В чем сложность фотоэпиляционного оборудования

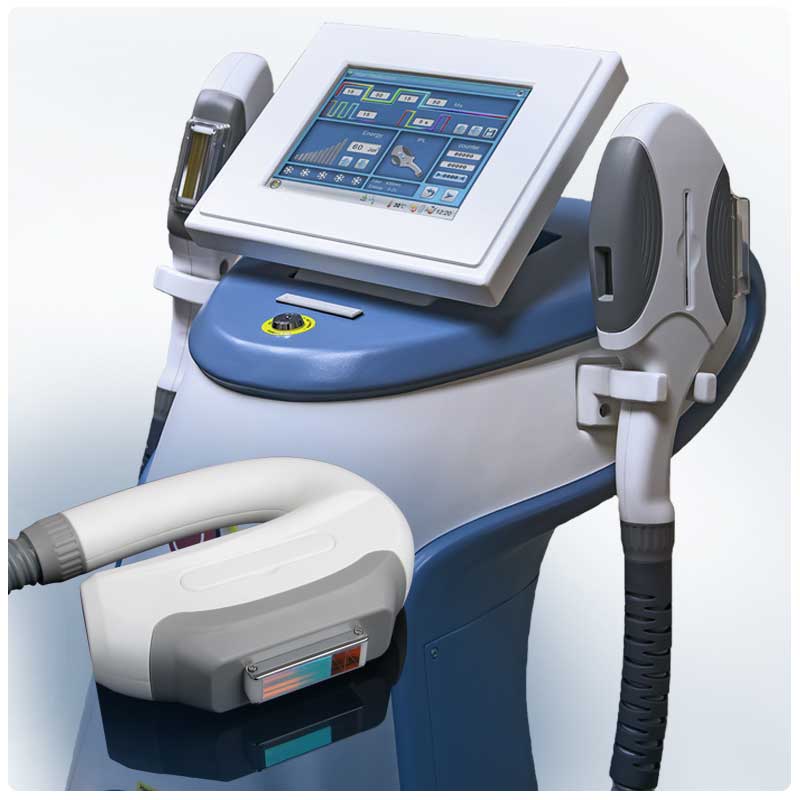

Современные профессиональные фотоэпиляторы и аппараты для лазерной эпиляции в косметологических центрах - достаточно сложные с технологической точки зрения устройства. Часто фотоэпилятор является своеобразным комбайном, совмещающим в себе возможности:
- фотоэпиляции
- светотерапии и фотоомоложения
- удаления сосудистой сетки и пигментных пятен.

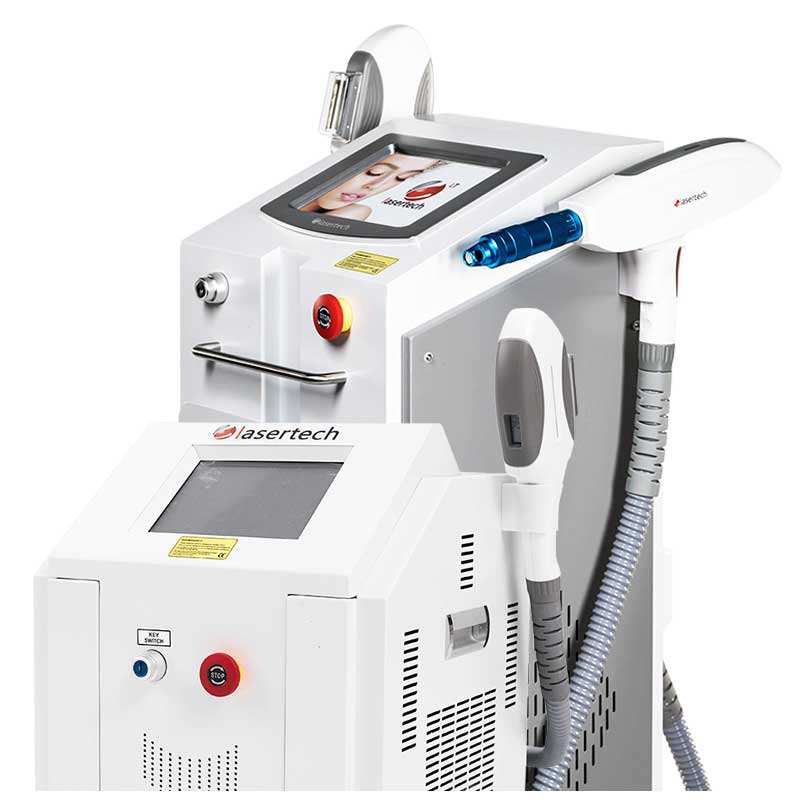

Часто такие возможности реализуются за счет различной мощности лампы / излучателя (в среднем, порядка 10 - 50 Дж/см2) и разной длины волны в световом потоке (например, 480 нм, 530 нм, 640 нм, и т.д.), то есть регулировки питания и дополнительных (сменных) светофильтров или манипул, но могут быть и более сложные варианты, например: комбинированная ELOS и Nd:YAG система в одном аппарате Lasertech Combine. В таких аппаратах требуется более сложная схемотехника, серьезная защита силовых блоков, мощное охлаждение. При этом, даже если рассматривать стандартную ELOS или IPL систему для эпиляции, технически сложных блоков хватает.
Из чего состоит фотоэпилятор
IPL / SHR и ELOS / E-Light системы имеют в своем составе блоки:
- Рабочие органы: манипулы (часто - со сменными аппликаторами, светофильтрами), Блок питания;
- Высоковольтный генератор
- Плата поджига импульсной лампы;
- Система охлаждения: компрессор / помпа, тракты водяного охлаждения, вентиляторы и радиаторы системы воздушного охлаждения
- Датчики температуры, потока воды, параметров сети
- Контроллер - плата управления

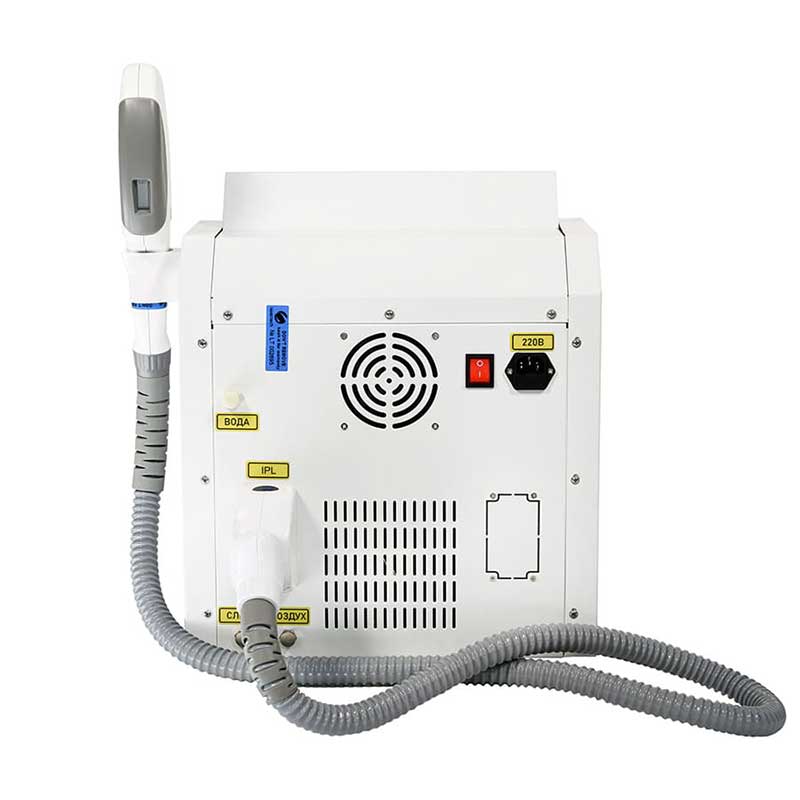

В корпусе устройства всегда есть
- Панель управления: кнопочная или с сенсорным дисплеем
- Кнопка экстренного отключения питания / излучения (STOP)
- Ключевой переключатель (система безопасности)
- Разъемы подключения манипул
Разъемы соединены высоковольтными кабелями с самой манипулой
На манипуле IPL / Элос фотоэпилятора могут быть дополнительные счетчики вспышек лампы, чтобы можно было точно установить уровень ее износа.
Сегодня фотоэпиляционные системы обладают множеством уровней защиты и строятся на очень надежной элементной базе, но даже аппараты последнего поколения со временем теряют свой ресурс из-за естественного износа ламп, элементов платы розжига, компонентов высоковольтной части, протечек систем охлаждения и сбоев ПО.
Самые слабые места любой системы для эпиляции:
- Манипулы;
- Силовые контуры: блоки питания IPL, высоковольтные генераторы, платы розжига;
- Водяное охлаждение.
Причины поломок и неисправностей фотоэпиляторов
Помимо естественного износа, неисправности фотоэпиляторов чаще всего появляются по следующим причинам
- Интенсивная (длительная непрерывная) эксплуатация
- Неправильное использование,
- Большая нагрузка,
- Удары и падения,
- Разгерметизация СВО
- Перепады напряжения
Особенности работы фотоэпилятора
Высокое напряжение и охлаждение компонентов
Для создания необходимого уровня воздействия (энергии) на лампу / кристалл аппарата - эпилятора подается очень высокое напряжение: порядка 2500 В (возможны и более высокие значения). Далеко не вся эта энергия используется для воздействия на пациента, существенная ее часть трансформируется в тепло. Логично, что в процессе работы и сама манипула, и все силовые элементы ЭЛОС / IPL фотоэпилятора сильно нагреваются.
С такими температурами способна эффективно справиться только системы водяного охлаждения (часто она используется в связке с воздушным - кулерами и радиаторами). А сама манипула дополнительно охлаждается элементами Пельтье - особыми компонентами, способными эффективно отводить тепло.
В качестве охлаждающего агента в системе чаще всего используется дистиллированная вода.
С помощью помпы / компрессора она циркулирует по теплообменным контуром, в том числе проходящим в непосредственной близости от плат и блоков под высоким напряжением (2,5 kV + вода - очень опасное сочетание).
Поэтому за состоянием и герметичностью водяного охлаждения нужно следить очень внимательно, регулярно выполнять техническое обслуживание фотоэпиляторов.
Режим эксплуатации и обслуживание фотоэпилятора
Не менее важно соблюдать рекомендации производителя и не превышать максимально допустимое время непрерывной работы (как правило, это 8 - 12 часов, с учетом необходимых минимальных перерывов)
При нарушении графика технического обслуживания в корпусе и на поверхностях высоковольтных плат и блоков скапливается пыль, которая в данном случае может стать причиной короткого замыкания (из-за высокого напряжения пыть становится проводником тока).
Также могут возникнуть микротрещины в каналах (трактах системы водяного охлаждения - и короткое замыкание возникнет уже по классической причине - из-за контакта плат под напряжением с влагой.
Всего этого можно избежать, если регулярно осматривать аппарат, выполнять профилактику и обслуживание всех систем эпилятора.
Особенности манипулы фотоэпилятора
Помимо сменных фильтров для получения разных длин волн и непосредственно источника излучения, в манипуле фотоэпилятора есть еще один важный элемент.
Элементы Пельтье (термоэлектрические охладители - TEC / Thermoelectric Cooler) Охлаждают корпус и сам кристалл манипулы. Как правило, они выходят из строя при падениях и ударах. При этом корпус манипулы начинает сильно нагреваться (температура заметно выше, чем обычно). Если вы замечаете такие симптомы - необходимо организовать диагностику аппарата, так как при полном выходе элементов Пельтье из строя рабочие части перегреются и выйдут из строя, не говоря уже о том, что врач или пациент могут получить ожог.
При своевременном обращении достаточно будет замены TOC-элементов, и вы сможете дальше пользоваться аппаратом.
Лампы профессиональных IPL / ELOS фотоэпиляторов
Основная рабочая часть манипулы фотоэпилятора - ксеноновая лампа. Именно она генерирует необходимое для воздействия на кожу излучение.
Данный вид ламп обладает собственным эксплуатационным ресурсом. Для IPL, ELOS фотоэпиляторов его измеряют в количестве вспышек (импульсов).
Отдельные счетчики вспышек могут быть установлены и в самой манипуле (как дополнительное средство контроля), и внутри корпуса фотоэпилятора - на платах управления.
Данная информация хранится в системе, и при достижении критического количества вспышек выводится сообщение о необходимости замены лампы. Некоторые аппараты могут блокироваться, отключая основную функциональность.
Как правило, ресурс лампы фотоэпилятора - 40 - 100 тыс. вспышек. Роль играют и режимы эксплуатации (мощность). Для качественной работы аппарата при замене необходимо использовать оригинальные лампы или их заводские аналоги.
Только при использовании подходящей лампы и четком соблюдении технологии замены аппарат можно считать безопасным.
Особые проблемы аппаратов для эпиляции
Сбои программы IPL / ELOS системы
На первом месте среди прочих распространенных проблем фотоэпиляторов находятся различные программные сбои. Как правило, они возникают вследствие аппаратных неисправностей, резких колебаний параметров сети питания.
Для устранения такие проблем необходимо “перепрошить” аппарат, то есть переустановить программное обеспечение. Иногда при этом требуется и замена жесткого диска HDD или накопителя FLASH -памяти.
Разъемы подключения манипулы IPL фотоэпилятора
Часто встречается проблема с контактным разъемом на манипуле аппарата или в корпусе фотоэпилятора. При этом контакты “плавают” периодически пропадает соединение или питание на манипулу не подается совсем. Такая ситуация в свою очередь может вызывать и системные сбои в программе, и более серьезные проблемы в высоковольтных блоках, так как они связаны с манипулой по принципу обратной связи.
Плата розжига лампы - симмер
В высоковольтных блоках по различным причинам иногда возникает неисправность симмера - платы розжига лампы фотоэпилятора. Данный модуль можно восстановить методом компонентного ремонта, как и все электронные платы и блоки фотоэпилятора, замена требуется в крайнем случае, при очень серьезных повреждениях.
Дефекты компрессора / помпы
В системе водяного охлаждения исправность компрессора - ключевой фактор, но из-за больших нагрузок эго элементы быстро изнашиваются, именно поэтому система СВО и требует пристального внимания при каждом обслуживании инженером и при ежедневном контроле технического состояния эпилятора оператором, врачом-косметологом.
