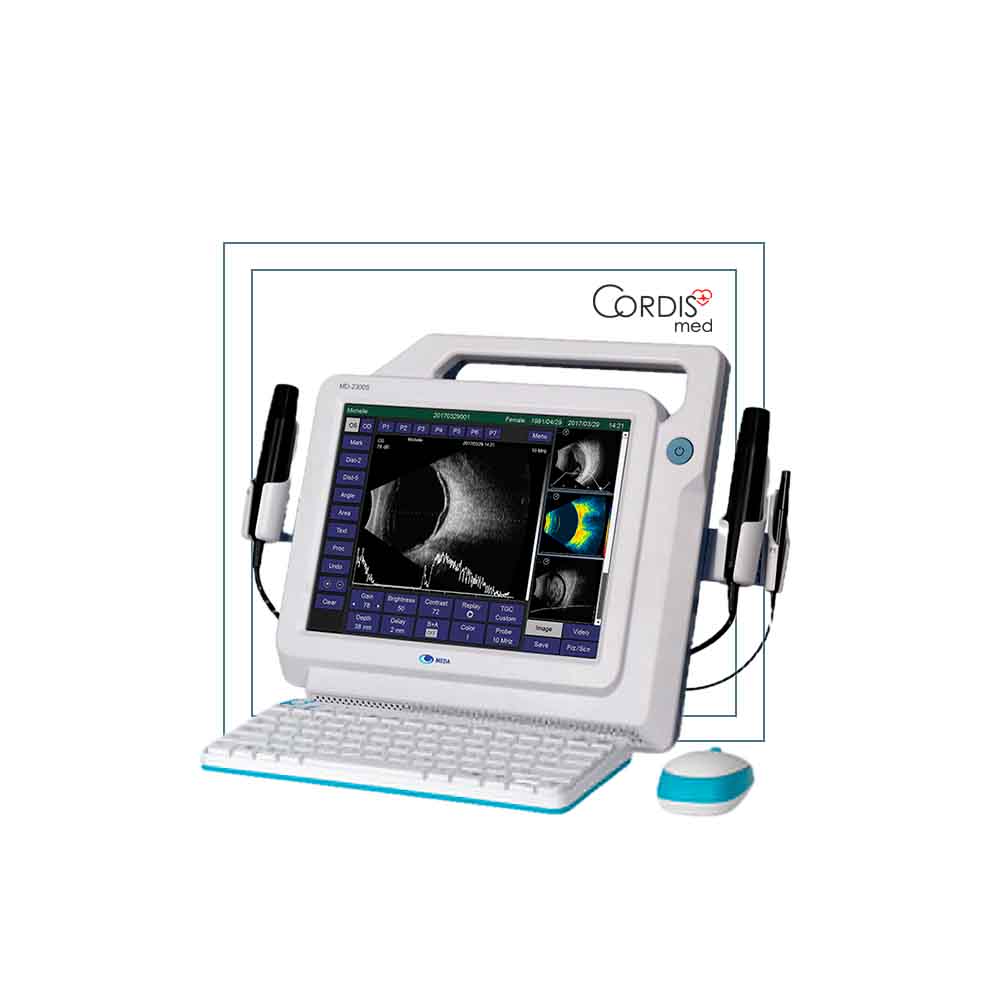

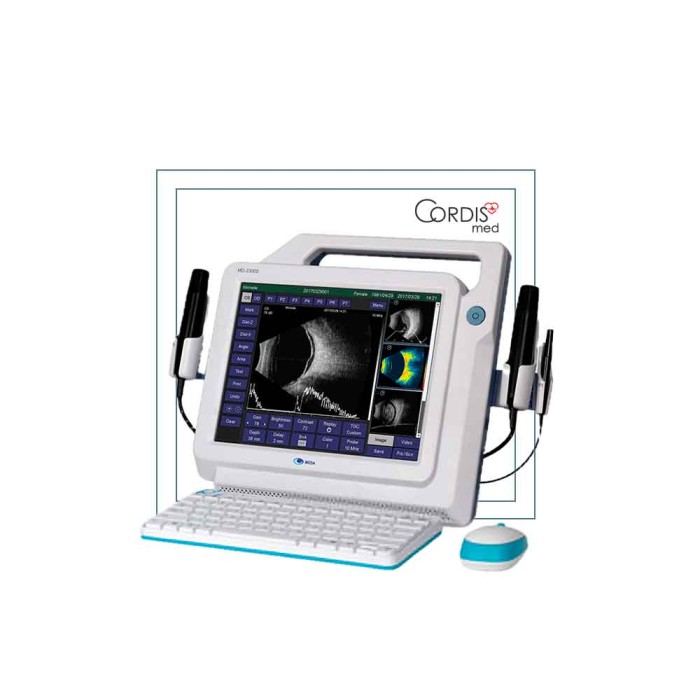

Офтальмологический ультразвуковой сканер MEDA MD-2300S

MD-2300S от «MEDA» — это многофункциональный ультразвуковой офтальмологический сканер, предназначенный для получения двухмерных изображений внутренних структур глаза, исследования их анатомического строения и выявления патологических изменений. Кроме того, прибор может использоваться для проведения ультразвуковой биометрии с определением осевой длины глаза, глубины передней камеры, толщины хрусталика и длины стекловидного тела, а также для расчёта оптической силы интраокулярных линз.

Особенности MEDA MD-2300S

• Режим ультразвукового В-сканирования предназначен для получения двухмерных изображений внутренних структур глазного яблока в поперечном сечении, позволяющих визуально оценить состояние сетчатки, стекловидного тела, сосудистой оболочки, склеры и других тканей глаза — в том числе при недостаточной прозрачности оптических сред.
• Дополнительный УЗ-датчик с рабочей частотой 20 МГц обеспечивает получение более детальных ультразвуковых изображений внутриглазных структур, в том числе сетчатки и прилегающих тканей. Повышенная частота ультразвука позволяет улучшить аксиальное разрешение до 0,08 мм и латеральное до 0,15 мм при глубине сканирования от 19 до 40 мм.
• Функции настройки общего усиления, яркости, контрастности и глубины сканирования позволяют адаптировать изображение к особенностям исследуемых тканей. Дополнительно предусмотрена функция компенсации усиления по глубине TGC с возможностью выбора стандартных настроек, специализированного режима улучшенной визуализации стекловидного тела и пользовательского режима с шестисекционной регулировкой усиления.
• Набор функций цифровой обработки ультразвуковых изображений включают в себя межкадровое усреднение для уменьшения шумов, гамма-коррекцию, а также 8 вариантов псевдоцветового кодирования, позволяющих выделять структуры с различной эхогенностью и повышать делать изображения более наглядными.
• Совмещённый режим B+A отображает форму ультразвукового эхо-сигнала вдоль выбранной линии В-скана, предоставляя специалисту дополнительные данные об отражающих свойствах исследуемых структур. При этом функция пятиточечной разметки позволяет определять осевую длину глаза непосредственно по данным ультразвуковой визуализации с учётом положения основных анатомических границ.
• С помощью встроенных измерительных инструментов можно определять расстояния между точками, а также углы и площади выделенных областей непосредственно на полученном В-скане. Дополнительно предусмотрены функции масштабирования изображения, нанесения текстовых комментариев и маркировки положения ультразвукового датчика относительно исследуемого глаза.
• Режим ультразвуковой биометрии с поддержкой контактного и иммерсионного методов измерения предоставляет данные по осевой длине глаза, глубине передней камеры, толщине хрусталика и длине стекловидного тела. Встроенная световая фиксационная мишень облегчает правильное позиционирование датчика относительно зрительной оси.
• Дополнительно поддерживаются специальные режимы биометрии для нормальных и афакичных глаз, глаз с плотными катарактами и особыми анатомическими характеристиками; кроме того, при необходимости пользователь может самостоятельно задавать скорость распространения ультразвука в исследуемых средах для получения более корректных результатов.
• Автоматический режим биометрии позволяет последовательно получать до 10 групп измерений с последующим расчётом среднего значения и стандартного отклонения. При необходимости специалист может исключать сомнительные результаты из расчёта, а также проводить измерения вручную с использованием пятиточечной разметки эхограммы.
• Встроенные формулы расчёта ИОЛ Haigis, Hoffer Q, Holladay, SRK-II, SRK/T и Binkhorst II позволяют использовать результаты ультразвуковой биометрии для расчёта оптической силы интраокулярных линз. Дополнительно поддерживаются формулы, адаптированные под пациентов, на глаза которых были проведены рефракционные операции, включая Double-K/SRK-T, Shammas и ROSA, а также методы расчёта с использованием данных рефракции или анамнеза. Возможность одновременного отображения результатов двух расчётов облегчает их сопоставление, а встроенная память позволяет сохранять до восьми наборов констант ИОЛ.
• Функция записи последовательности изображений позволяет сохранять до 100 кадров за 10 секунд В-сканирования, а также просматривать полученные результаты покадрово или в виде видеоряда. Дополнительно предусмотрены функции сохранения отдельных изображений, просмотра ранее выполненных исследований и сравнения нескольких сканограмм непосредственно на экране прибора.
• 12,1-дюймовый цветной сенсорный ЖК-дисплей с высоким разрешением даёт возможность легко и удобно контролировать процесс сканирования и просматривать ультразвуковые изображения и результаты измерений, а также обеспечивает быстрый доступ к необходимым функциям и настройкам. Для управления прибором также могут использоваться беспроводные клавиатура и мышь.
• Встроенная база данных позволяет работать с информацией о пациентах и результатами исследований напрямую, без необходимости переноса данных на ПК. Предусмотрены функции поиска и просмотра ранее сохранённых записей, а также формирования диагностических отчётов с изображениями, результатами измерений и текстовыми комментариями. Готовые отчёты могут сохраняться в формате PDF и распечатываться на совместимом внешнем принтере.
• Интерфейсы USB 2.0, HDMI и видеовыход позволяют подключать к сканеру внешние устройства, такие как принтеры и мониторы.
• Опционально доступна поддержка протокола DICOM 3.0, наличие которой упростит подключение прибора к МИС.
• Ножной переключатель позволяет запускать и останавливать сканирование, а также сохранять УЗ-снимки без отрыва от управления датчиком.
• Компактные размеры и небольшой вес упрощают размещение сканера в кабинете и его перемещение между рабочими местами.

Технические характеристики MEDA MD-2300S
