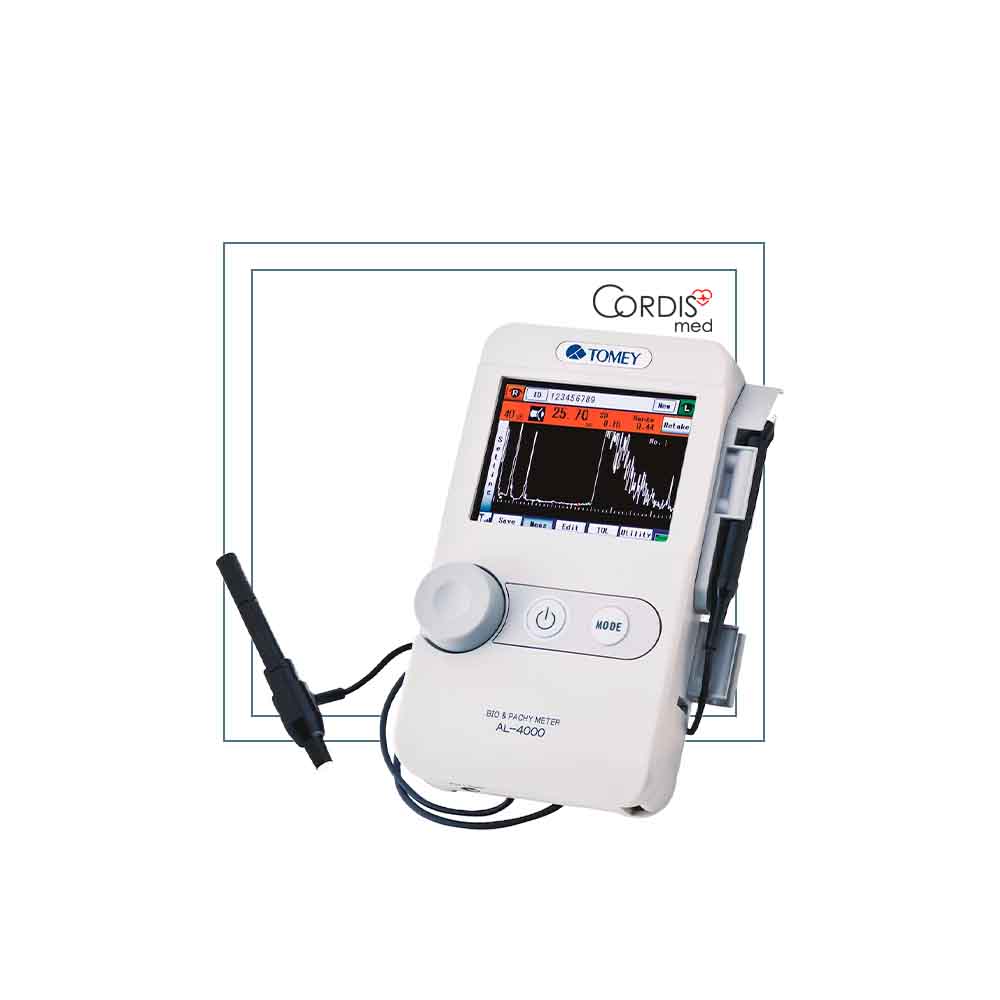

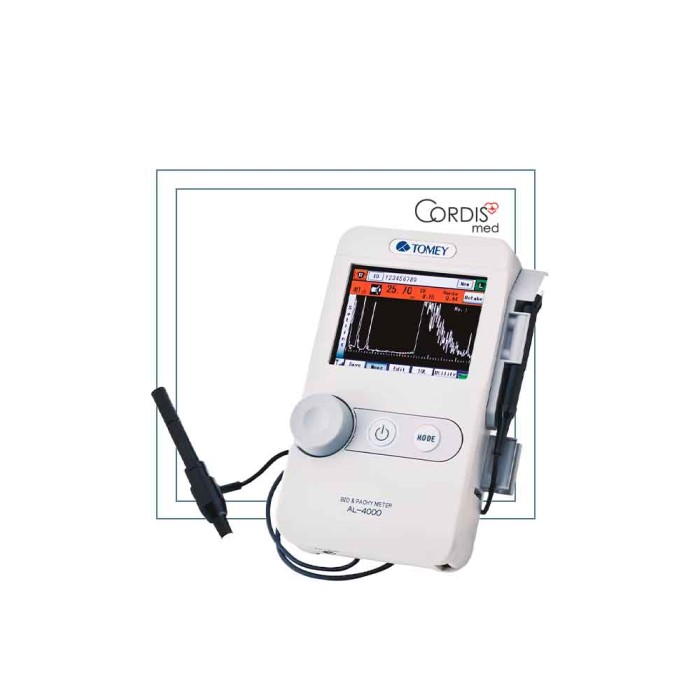

Офтальмологический ультразвуковой сканер Tomey AL-4000

Tomey AL-4000 — это портативный ультразвуковой офтальмологический сканер, предназначенный для проведения ультразвуковой биометрии, расчёта оптической силы интраокулярных линз, диагностического А-сканирования, а также измерения толщины роговицы.

Особенности Tomey AL-4000

• Функция ультразвуковой биометрии предназначена для измерения осевой длины глаза, глубины передней камеры и толщины хрусталика. Полученные результаты могут использоваться для оценки анатомических параметров глаза и расчёта оптической силы интраокулярных линз.
• Предусмотрены контактный и иммерсионный методы проведения биометрических измерений. В контактном режиме датчик непосредственно соприкасается с поверхностью роговицы, а в иммерсионном между ними располагается акустическая среда, позволяющая исключить непосредственное давление датчика на роговицу, уменьшить вероятность связанных с этим погрешностей и минимизировать дискомфорт пациента.
• Благодаря наличию трёх режимов биометрии — автоматического, ускоренного автоматического (Auto Quick) и ручного — пользователь может адаптировать условия проведения процедуры под особенности пациентов. В автоматическом режиме прибор самостоятельно регистрирует результаты при получении ультразвуковых сигналов, соответствующих заданным критериям, а ручной режим может использоваться в случаях, когда автоматическое измерение затруднено.
• Встроенная светодиодная фиксационная мишень красного цвета облегчает правильное позиционирование биометрического датчика относительно зрительной оси, способствуя получению корректных результатов измерения.
• Специальные режимы биометрии для факичных и афакичных глаз, глаз с плотными катарактами или имплантированными ИОЛ различных типов дают возможность проводить исследования с учётом специфических особенностей анатомии глаза. При необходимости пользователь может самостоятельно задавать скорость распространения ультразвука в исследуемых средах, а также выбирать материал имплантированной линзы — акрил, силикон, ПММА или пользовательский вариант.
• Функция автоматического выявления и регистрации эхосигналов от анатомических границ глаза облегчает выполнение биометрии, а возможность ручной корректировки положения измерительных курсоров позволяет уточнять результаты при недостаточно чётком распознавании отражённых сигналов. Также предусмотрена возможность расчёта среднего значения и стандартного отклонения по серии измерений.
• Встроенные формулы расчёта ИОЛ SRK II, SRK/T, Holladay, Hoffer Q и Haigis позволяют использовать результаты ультразвуковой биометрии для определения параметров интраокулярных линз. При этом пользователь может самостоятельно задавать кератометрические показатели, константы ИОЛ и целевую послеоперационную рефракцию, а результаты расчётов просматривать непосредственно на дисплее прибора.
• Режим ультразвуковой пахиметрии при подключении специального УЗ-датчика обеспечивает возможность контактного измерения толщины роговицы в автоматическом или ручном режиме. При необходимости пользователь может самостоятельно настроить скорость распространения ультразвука в роговице.
• Функция измерения толщины роговицы в нескольких точках позволяет получать дополнительные данные о распределении роговичной толщины. Результаты могут отображаться в виде последнего, минимального или среднего значения — кроме того, пользователь может применять заданные процентные или абсолютные поправки.
• Функция расчёта скорректированного внутриглазного давления с учётом измеренной толщины роговицы позволяет использовать результаты пахиметрии совместно с данными тонометрии. Для выполнения пересчёта пользователь вводит исходное значение ВГД и необходимые поправочные коэффициенты, после чего прибор автоматически отображает скорректированный результат.
• Дополнительный диагностический А-датчик с рабочей частотой 10 МГц позволяет формировать одномерные эхограммы, отображающие форму отражённых ультразвуковых сигналов. Сканирование в этом режиме может проводиться для оценки акустических характеристик внутриглазных структур и выявления областей с патологическими изменениями. Предусмотрены линейный и точечный методы анализа с рабочими диапазонами 64 и 45 мм соответственно.
• Функции настройки усиления и анализа ультразвуковых эхосигналов позволяют адаптировать исследование к особенностям тканей глаза. В диагностическом А-режиме предусмотрены инструменты анализа полученных эхограмм, а также возможность перехода из режима реального времени в режим стоп-кадра для более подробного изучения результатов.
• 3,5-дюймовый цветной сенсорный ЖК-дисплей с разрешением 320×240 пикселей позволяет контролировать процесс измерения, просматривать ультразвуковые эхограммы и результаты биометрии, пахиметрии и расчётов ИОЛ, а также обеспечивает быстрый доступ к необходимым функциям и настройкам.
• Встроенная память позволяет сохранять результаты измерений и соответствующие ультразвуковые эхограммы, а также работать с данными пациентов без обязательного подключения к компьютеру.
• Интерфейс USB и беспроводное соединение Bluetooth позволяют передавать результаты исследований на совместимое внешнее оборудование или ПК с установленным пакетом ПО AL-4000 PC KIT.
• Ножной переключатель позволяет регистрировать результаты измерений и фиксировать ультразвуковые эхограммы без отрыва от удержания датчика.
• Встроенная подставка для размещения прибора под наклоном и держатели измерительных датчиков делают работу со сканером более комфортной.
• Компактные размеры корпуса и малый вес облегчают транспортировку прибора, а встроенный литий-ионный аккумулятор обеспечивает возможность автономной работы без постоянного подключения к электросети.
