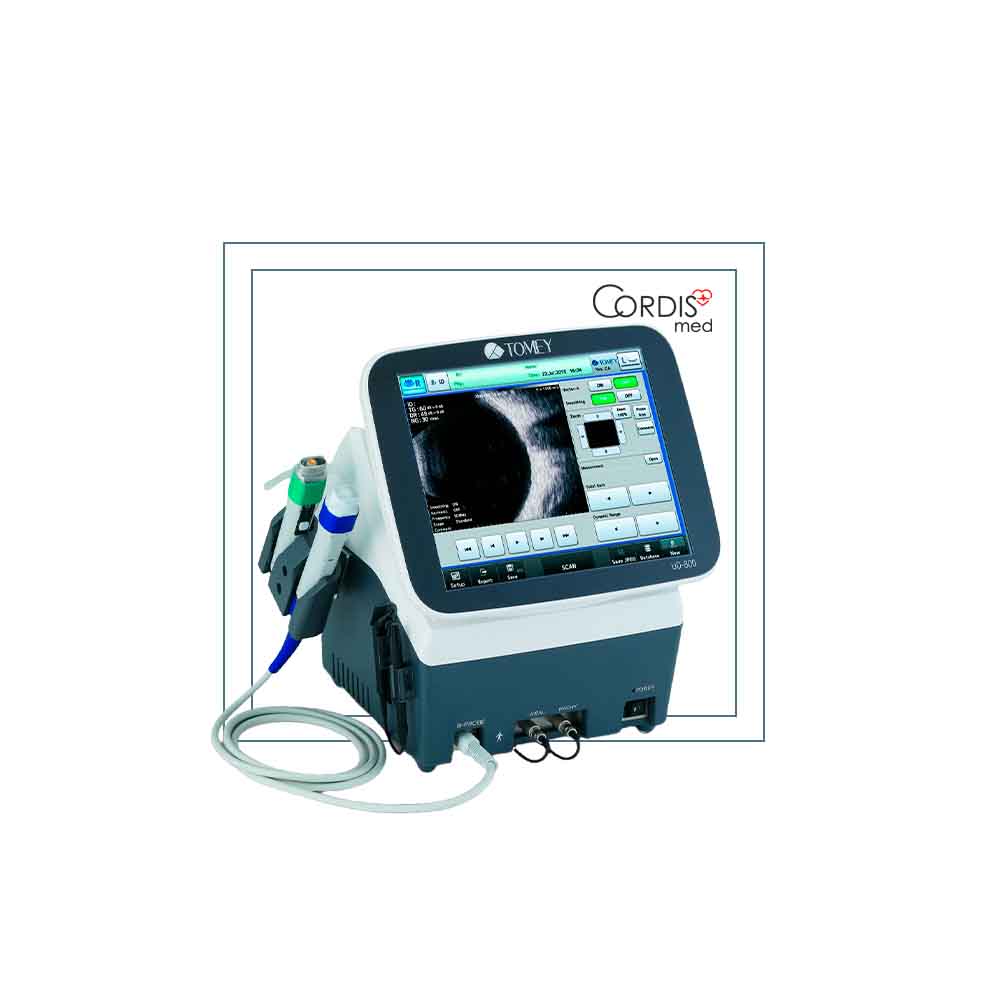

Офтальмологический ультразвуковой сканер Tomey UD-800

Tomey UD-800 — это многофункциональный ультразвуковой офтальмологический сканер, предназначенный для получения двухмерных изображений внутренних структур глаза, исследования их анатомического строения и выявления патологических изменений. Кроме того, в зависимости от комплектации прибор может быть использован для проведения ультразвуковой биометрии с определением осевой длины глаза, глубины передней камеры и толщины хрусталика, расчёта параметров интраокулярных линз, а также измерения толщины роговицы и А-сканирования.

Особенности Tomey UD-800

• Функция ультразвукового В-сканирования предназначена для получения двухмерных изображений внутренних структур глазного яблока в поперечном сечении, позволяющих визуально оценивать состояние сетчатки, стекловидного тела и других тканей глаза, в том числе при недостаточной прозрачности оптических сред.
• Режим гармонической визуализации использует гармонические составляющие отражённого ультразвукового сигнала для повышения качества изображения и уменьшения количества артефактов, благодаря чему улучшится видимость структур сетчатки, диска зрительного нерва и патологических образований.
• Функции настройки общего усиления и динамического диапазона позволяют адаптировать изображение к особенностям исследуемых тканей. Дополнительно предусмотрены готовые настройки для получения высококонтрастных изображений и визуализации структур с незначительными различиями эхогенности, а также режим сглаживания для уменьшения шумов.
• Режим А-вектора отображает форму ультразвукового эхо-сигнала в выбранной области В-скана, предоставляя специалисту дополнительные данные об отражающих свойствах исследуемых структур.
• С помощью встроенных измерительных инструментов можно определять расстояния между точками, а также углы и площади выделенных областей непосредственно на полученном B-скане.
• Доступный в качестве опции датчик ультразвуковой биомикроскопии UBM с рабочей частотой 40 МГц предназначен для проведения высокодетального исследования переднего отрезка глаза в случаях, когда из-за патологических изменений невозможно провести его с использованием щелевой лампы или других оптических приборов.
• Режим ультразвуковой биометрии предоставляет данные по осевой длине глаза, глубине передней камеры и толщине хрусталика. Предусмотрены контактный и иммерсионный методы проведения измерений, а встроенная светодиодная фиксационная мишень облегчает правильное позиционирование датчика относительно зрительной оси. Также поддерживаются специальные режимы биометрии для факичных и афакичных глаз, глаза с плотными катарактами и имплантированными ИОЛ различных типов; кроме того, при необходимости пользователь может самостоятельно задавать скорость распространения ультразвука в исследуемых средах для получения более корректных результатов.
• Встроенные формулы расчёта ИОЛ Haigis, Hoffer Q, Holladay 1, SRK II, SRK/T, SRK SHOWA, Shammas-PL и SRK/T Double K позволяют использовать результаты ультразвуковой биометрии для расчёта параметров интраокулярных линз — в том числе при планировании хирургического лечения катаракты у пациентов после рефракционных операций.
• Режим ультразвуковой пахиметрии при подключении специализированного датчика с рабочей частотой 20 МГц обеспечивает возможность контактного измерения толщины роговицы в диапазоне 150–1500 мкм с разрешением 1 мкм. При этом измерения можно проводить в нескольких точках с последующим расчётом среднего значения.
• Дополнительный диагностический А-датчик с частотой 10 МГц позволяет формировать одномерные эхограммы, отображающие форму отражённых ультразвуковых сигналов. Сканирование в этом режиме может проводиться для оценки акустических характеристик внутриглазных структур и выявления областей с патологическими изменениями.
• Функция записи последовательности изображений позволяет сохранять до 200 кадров для каждого глаза при стандартном В-сканировании, а также просматривать результаты покадрово или в виде видеоряда. Дополнительно предусмотрены функции масштабирования, сохранения отдельных изображений в формате JPEG и добавления комментариев.
• 10,4-дюймовый цветной сенсорный TFT ЖК-дисплей даёт возможность легко и удобно контролировать процесс сканирования и просматривать ультразвуковые изображения и результаты измерений, а также гарантирует быстрый доступ к необходимым функциям и настройкам.
• Встроенная база данных позволяет работать с информацией о пациентах и результатами исследований напрямую, без необходимости переноса данных на ПК, а интегрированный термопринтер — распечатывать полученные данные сразу после обследования. При этом предусмотрена возможность сохранения информации на USB-накопитель и подключения совместимых внешних устройств печати.
• Интерфейсы USB и LAN позволяют подключать к сканеру внешние устройства или ПК для обмена данными. При использовании дополнительного программного обеспечения TOMEY Link или DATA Transfer также возможно организовать обмен данными с МИС.
• Ножной переключатель позволяет делать УЗ-снимки, не отвлекаясь от позиционирования ультразвукового датчика.
• Компактные размеры основного блока и сравнительно небольшая масса облегчают размещение сканера в офтальмологическом кабинете и его перемещение между рабочими местами.
