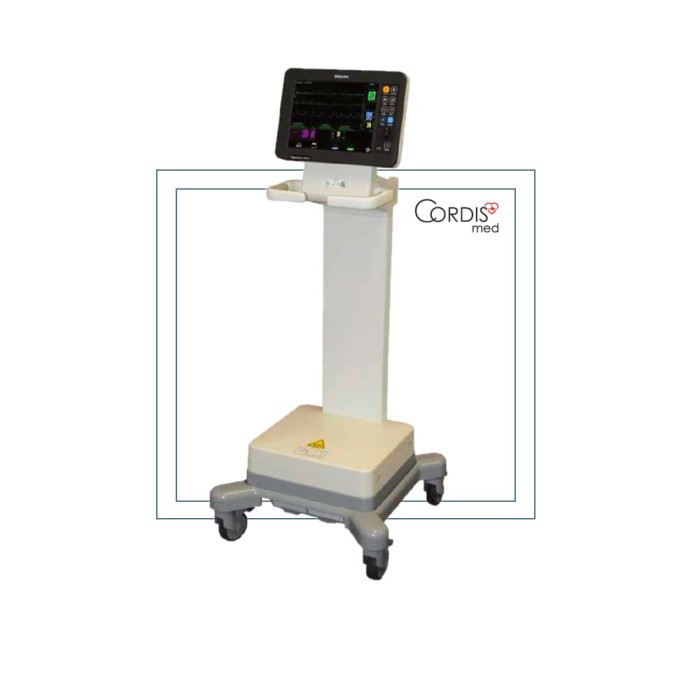

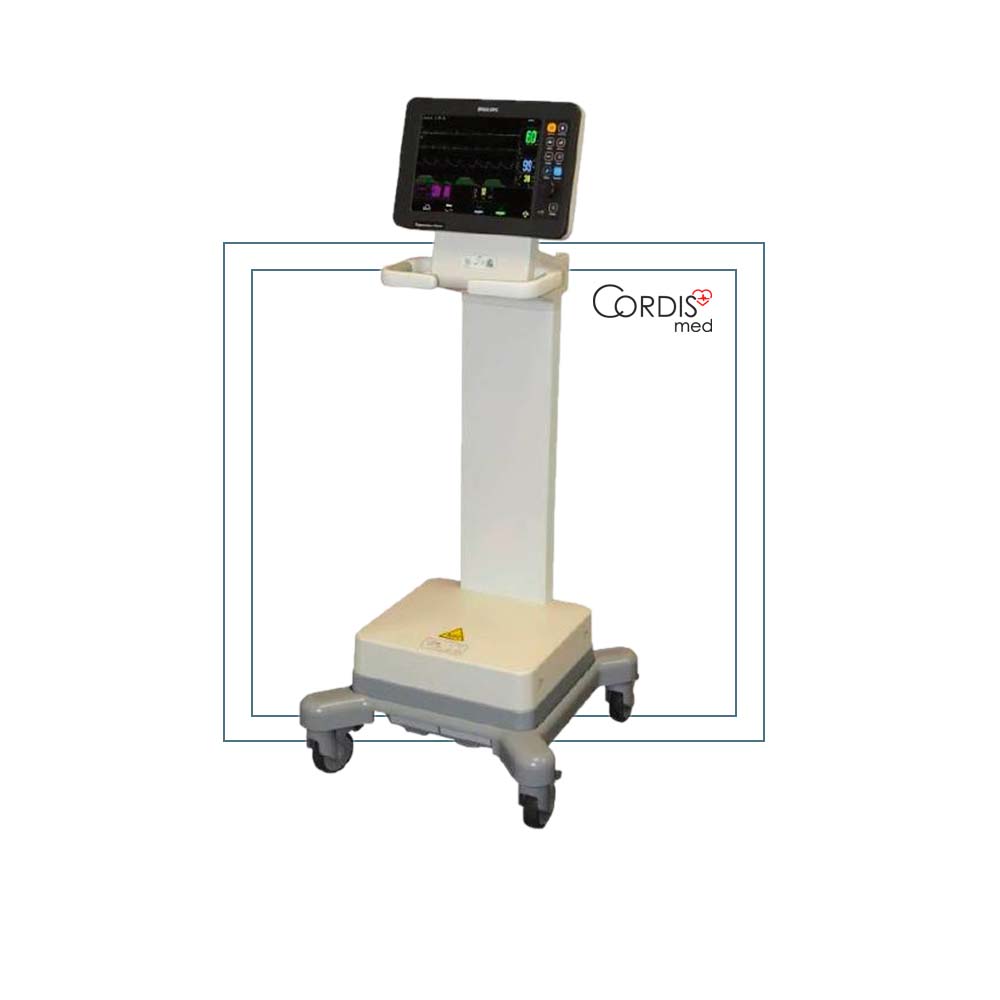

Амагнитный монитор пациента Philips Expression MR200

Expression MR200 от «Philips» — это амагнитный монитор пациента: система для комплексного контроля за состоянием взрослых, детей и новорождённых во время проведения магнитно-резонансной томографии, в том числе при работе с пациентами, находящимися под седацией, наркозом или в критическом состоянии.

Серия Expression — специализированная линейка мониторов от «Philips», предназначенных для эксплуатации в условиях кабинетов МРТ: представленные в ней решения сочетают защищённость от воздействия магнитного поля, специальные алгоритмы фильтрации помех, беспроводную передачу физиологических сигналов и возможность интеграции в информационную инфраструктуру медицинского учреждения. Модель Expression MR200 — это передвижной мультипараметрический монитор, обеспечивающий регистрацию основных показателей жизнедеятельности непосредственно в помещении с МР-томографом и поддерживающий дистанционное наблюдение из пультовой комнаты с помощью дополнительного информационного портала.

Особенности Philips Expression MR200

• Регистрация 6 стандартных отведений ЭКГ: I, II, III, aVR, aVL и aVF.
• Одновременное отображение двух электрокардиографических кривых с возможностью выбора регистрируемых отведений.
• Непрерывная беспроводная передача сигнала ЭКГ с помощью аккумуляторного модуля wECG.
• Измерение частоты сердечных сокращений с возможностью выбора ЭКГ или пульсоксиметрии в качестве источника ЧСС.
• Пять режимов фильтрации сигнала ЭКГ: мониторный, первичный, вторичный, кардиологический и расширенный.
• Специализированная адаптивная фильтрация градиентных артефактов, возникающих во время работы МР-томографа.
• Отдельный кардиологический режим фильтрации для исследований с использованием сбалансированных градиентных последовательностей.
• Использование специальных МРТ-совместимых электродов Quadtrode, обеспечивающих передачу сигнала и уменьшающих риск нагрева под воздействием радиочастотного излучения.
• Возможность подключения стандартных электродов Quadtrode, электродов CV Quadtrode для сердечно-сосудистых исследований и электродов Quadtrode для новорождённых.
• Защита канала ЭКГ от разрядов дефибриллятора с восстановлением кривой после дефибрилляции.
• Функция кардиосинхронизации с передачей на МР-томограф цифровых и аналоговых сигналов синхронизации по ЭКГ или SpO₂.
• Неинвазивное измерение систолического, диастолического и среднего артериального давления осциллометрическим методом.
• Ручной и автоматический режимы измерения НИАД с настраиваемыми интервалами от 1 минуты до 4 часов.
• Широкий выбор многоразовых и одноразовых манжет для новорождённых, грудных детей, детей и взрослых разного телосложения.
• Беспроводное измерение уровня сатурации с помощью аккумуляторного модуля wSpO₂ и быстроподключаемого МРТ-совместимого датчика.
• Возможность использования клипс и охватывающих креплений датчика SpO₂ для взрослых, детей, грудных детей и новорождённых.
• Измерение частоты периферического пульса с отображением плетизмографической кривой.
• Настраиваемое время усреднения показателей SpO₂: 5, 10 или 15 секунд.
• Опциональная капнометрия в боковом потоке методом недисперсионного инфракрасного поглощения.
• Измерение концентрации CO₂ в конце выдоха и во вдыхаемом воздухе с отображением капнографической кривой.
• Автоматическая или выполняемая по запросу пользователя калибровка нуля капнометрического канала.
• Автоматическая компенсация атмосферного давления, состава газовой смеси и влияния анестетиков на результаты капнометрии.
• Измерение частоты дыхания по капнографической кривой или с помощью опционального немагнитного пневмографа.
• Отдельные настройки для взрослых, детей и новорождённых.
• Возможность использования при мониторинге пациентов в критическом состоянии, пациентов под действием седативных препаратов и пациентов, проходящих хирургические процедуры в условиях МРТ.
• Возможность сохранения до 7 пользовательских конфигураций для разных типов пациентов и исследований.
• Три режима работы: обычный, режим приостановки и режим имитации для обучения и проверки оборудования.
• Гибко настраиваемая система звуковых и визуальных сигналов тревоги с регулируемыми верхними и нижними пределами физиологических показателей.
• Автоматическая подача сигнала тревоги в течение 10 секунд при потере связи между беспроводным модулем и основным монитором.
• Функция автоматического расчёта пределов тревоги с учётом текущих значений физиологических показателей.
• Просмотр данных трендов в табличном или графическом формате с индикацией направления изменения показателей с помощью стрелок.
• Сохранение до 24 часов графических трендов и до 48 записей в журнале трендов.
• Отображение трендов ЧСС, частоты дыхания, SpO₂, EtCO₂, систолического, диастолического и среднего НИАД.
• Цветной ЖК-дисплей с диагональю 12,1" и разрешением 800×600 пикселей.
• Управление с помощью функциональной клавиатуры и поворотно-нажимного регулятора.
• Беспроводная передача данных ЭКГ и SpO₂ по двунаправленному каналу радиосвязи с частотой 2,4 ГГц.
• Дальность связи с беспроводными модулями до 9,1 м при размещении устройств в одном кабинете МРТ или экранированном помещении.
• Опциональный информационный портал Expression IP5 для дистанционного наблюдения и управления монитором из пультовой комнаты, комнаты подготовки или комнаты отдыха после МРТ.
• Возможность передачи зарегистрированных показателей в больничную информационную систему через портал IP5.
• Поддержка вывода данных в формате HL7 при использовании информационного портала IP5.
• Возможность подключения ленточного принтера через информационный портал IP5.
• USB-порт для обновления программного обеспечения системы.
• Разъём синхронизации с поддержкой кабелей для МР-томографов от «Philips», «GE», «Siemens», «Hitachi» и «Toshiba».
• Совместимость с МР-томографами, создающими магнитное поле до 3 Тл.
• Возможность эксплуатации при удельном коэффициенте поглощения электромагнитной энергии SAR до 4 Вт/кг.
• Встроенный датчик магнитной индукции, контролирующий положение монитора относительно МР-томографа.
• Автоматическая подача предупреждения при чрезмерном приближении монитора к магниту.
• Автоматическое отключение функций измерения НИАД и CO₂ при нахождении системы в области с недопустимо высокой магнитной индукцией.
• Возможность работы от сети или двух встроенных литий-ионных аккумуляторных батарей.
• Автономная работа тележки продолжительностью до 8 часов в зависимости от активированных параметров и частоты измерений НИАД.
• Автономная работа беспроводных модулей ЭКГ и SpO₂ продолжительностью около 8 часов.
• Мобильная тележка с направляющими ручками, корзиной для принадлежностей, держателями беспроводных модулей и колёсами с блокираторами.

Комплектация Philips Expression MR200

Стандартные компоненты

• система мониторинга пациента Expression MR200 на мобильной тележке;
• два литий-ионных аккумулятора тележки;
• сетевой кабель;
• корзина для хранения принадлежностей;
• держатели беспроводных модулей;
• инструкция по эксплуатации;
• краткое справочное руководство, поставляемое с англоязычной версией системы.

Дополнительные опции

• беспроводной модуль ЭКГ wECG;
• аккумулятор для беспроводного модуля;
• зарядное устройство для аккумуляторов беспроводных модулей;
• 4-проводной МРТ-совместимый кабель ЭКГ для взрослых;
• 4-проводной МРТ-совместимый кабель ЭКГ для новорождённых;
• 4-проводной кабель ЭКГ для сердечно-сосудистых МРТ-исследований;
• кабель ЭКГ для расширенного режима фильтрации;
• кабель ЭКГ для расширенного применения;
• электроды Quadtrode для взрослых;
• электроды CV Quadtrode для сердечно-сосудистых исследований;
• электроды Quadtrode для новорождённых;
• гель для подготовки кожи к регистрации ЭКГ;
• беспроводной модуль SpO₂ wSpO₂;
• быстроподключаемый МРТ-совместимый датчик SpO₂;
• клипса для датчика SpO₂ для взрослых;
• клипса для датчика SpO₂ для детей;
• охватывающие крепления датчика SpO₂ для взрослых, детей, грудных детей и новорождённых;
• многоразовые манжеты НИАД для грудных детей, детей и взрослых разного телосложения;
• одноразовые манжеты НИАД для новорождённых, грудных детей, детей и взрослых;
• манжета НИАД для измерения давления на бедре;
• соединительный шланг НИАД для взрослых;
• соединительный шланг НИАД для новорождённых;
• капнометрический канал CO₂ бокового потока;
• пробоотборная линия LoFlo с канюлей для взрослых;
• пробоотборная линия LoFlo с канюлей для детей;
• пробоотборная линия LoFlo с канюлей для новорождённых;
• линия LoFlo с разделённой канюлей для взрослых или детей;
• линия LoFlo с адаптером воздуховода для взрослых;
• немагнитный пневмограф, размещаемый на грудной клетке;
• кабель цифровой синхронизации для МР-томографов «GE»;
• кабель синхронизации для МР-томографов «Siemens»;
• кабель синхронизации для МР-томографов Philips Achieva;
• кабель цифровой синхронизации для МР-томографов «Hitachi» или «Toshiba»;
• универсальный интерфейс синхронизации;
• информационный портал Expression IP5;
• ленточный принтер для информационного портала IP5;
• дополнительные аккумуляторы тележки;
• крючок для размещения шлангов;
• калибровочный газ для канала CO₂.
