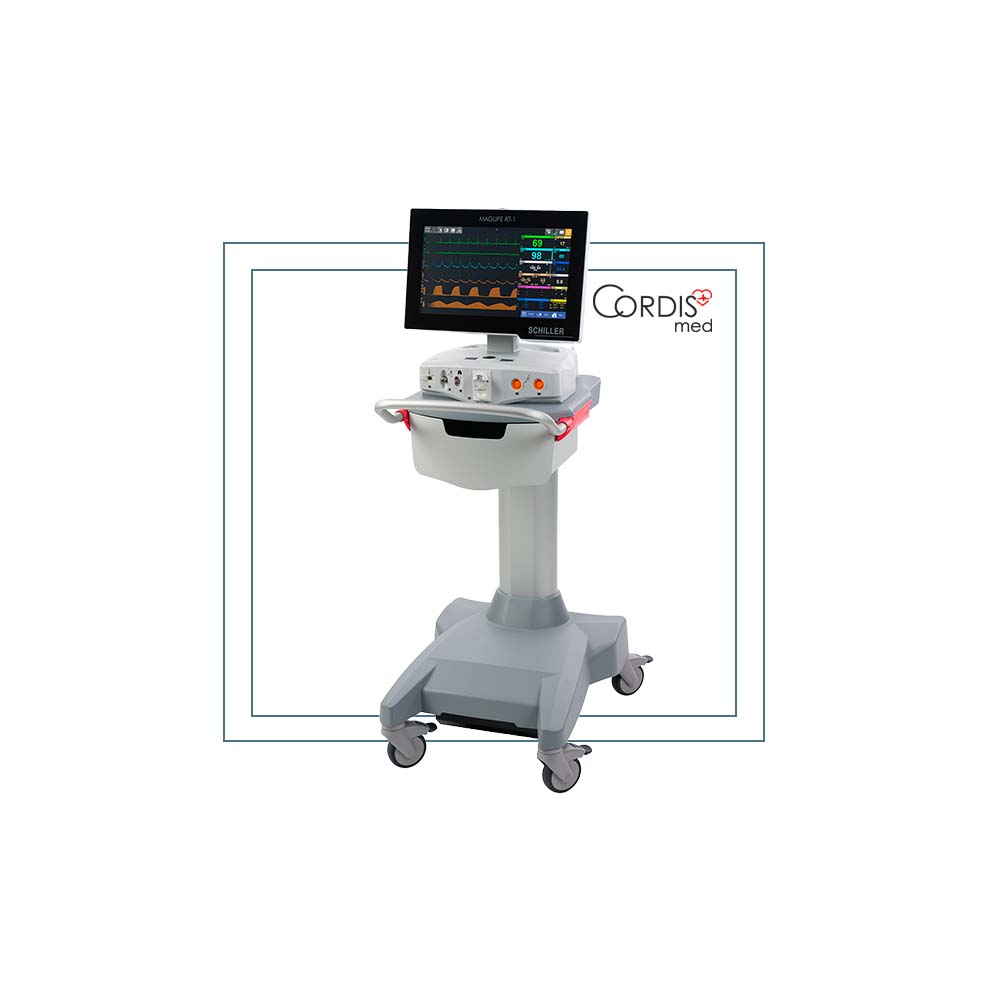

Амагнитный монитор пациента Schiller MAGLIFE RT-1

MAGLIFE RT-1 от «Schiller» — это амагнитный монитор пациента: прибор для комплексного контроля за состоянием взрослых, детей и новорождённых во время проведения магнитно-резонансных исследований, в том числе сопряжённых с седацией, наркозом или искусственной вентиляцией лёгких пациента.

Серия MAGLIFE — специализированная линейка мультипараметрических мониторов от «Schiller», предназначенных для эксплуатации вблизи МР-томографов: представленные в ней модели отличаются защищённостью от воздействия магнитного поля, использованием беспроводных МРТ-совместимых датчиков и возможностью дистанционного наблюдения за пациентом из-за пределов клетки Фарадея. Модель MAGLIFE RT-1 — это функционально гибкая система, выпускаемая в семи вариантах исполнения и позволяющая контролировать как основные показатели жизнедеятельности, так и параметры газообмена и дыхательной механики.

Особенности Schiller MAGLIFE RT-1

• Регистрация 6 отведений ЭКГ с помощью 4 активных электродов.
• Одновременное отображение до 3 электрокардиографических кривых с возможностью выбора одного или шести отведений.
• Измерение частоты сердечных сокращений.
• Специальные режимы цифровой фильтрации ЭКГ, уменьшающие влияние электромагнитных помех и артефактов, возникающих при работе МР-томографа.
• Беспроводная передача данных ЭКГ на монитор с помощью аккумуляторного Bluetooth-датчика.
• Использование специальных МРТ-совместимых одноразовых электродов для взрослых, детей и новорождённых.
• Неинвазивное измерение АД осциллометрическим методом с регистрацией систолического, диастолического и среднего давления.
• Ручной и автоматический режимы измерения НИАД.
• Возможность подключения манжет, адаптированных под взрослых, детей и новорождённых.
• Возможность проведения измерения НИАД с помощью манжеты, размещённой на руке или ноге пациента.
• 2-канальное инвазивное измерение артериального, венозного или внутричерепного давления.
• Функции ручной ноль-калибровки датчиков ИАД и отображения кривых давления.
• Неинвазивное измерение уровня сатурации с помощью беспроводных датчиков SpO₂ от «Schiller» или «BluePoint».
• Измерение частоты периферического пульса и индекса перфузии с отображением плетизмограммы.
• Беспроводные датчики SpO₂ разных размеров для взрослых, детей, новорождённых и недоношенных детей.
• Капнометрия в боковом потоке с регистрацией концентрации CO₂ во вдыхаемом и выдыхаемом воздухе.
• Измерение частоты дыхания по капнографической кривой.
• Автоматическая компенсация влияния атмосферного давления и температуры на результаты газового анализа.
• Измерение фракции вдыхаемого и выдыхаемого кислорода O₂ и закиси азота N₂O.
• Автоматическое распознавание анестезиологических газов с возможностью одновременного измерения концентрации двух анестетиков.
• Поддержка пяти анестезиологических газов: галотана, изофлюрана, энфлюрана, севофлюрана и десфлюрана.
• Расчёт минимальной альвеолярной концентрации анестетиков (MAC) для контроля глубины анестезии.
• Одноканальная термометрия с помощью наружного кожного датчика, использующего оптический принцип измерения.
• Опциональная спирометрия с помощью спироанализатора SPIRIT для непрерывного измерения давления, потока и объёма вдыхаемого и выдыхаемого воздуха.
• Расчёт показателей дыхательной механики, включая дыхательный и минутный объёмы, пиковое, среднее и плато-давление, PEEP, податливость и сопротивление дыхательных путей, соотношение вдоха и выдоха, а также работу дыхания.
• Отдельные настройки и пределы тревоги для взрослых, детей и новорождённых.
• Гибко настраиваемая система звуковых и визуальных сигналов тревоги для физиологических показателей и технических неисправностей.
• Возможность быстрого обновления пределов тревоги с учётом текущих показателей пациента.
• Отображение трендов с интервалом 2 минуты и автоматическое добавление отдельных записей после каждого измерения НИАД.
• Ведение журнала измерений, событий и сведений о пациенте.
• Цветной сенсорный дисплей с диагональю 15,6", защищённый закалённым стеклом.
• Возможность наклона сенсорного дисплея на угол до 35°.
• Совместимость с МР-томографами, создающими магнитное поле от 0,2 до 3 Тл.
• Возможность размещения монитора на расстоянии до 50 см от МР-томографа при соблюдении ограничений по напряжённости краевого магнитного поля.
• Эксплуатация в области с магнитной индукцией до 500 мТ, или 5000 Гс.
• Встроенная система непрерывного измерения магнитного поля по трём направлениям: Bx, By и Bz.
• Цветовая индикация состояния магнитного поля и звуковая сигнализация при приближении к границе безопасной зоны.
• Автоматическое отключение монитора при превышении заданного предела магнитной индукции для защиты его электронных компонентов.
• Возможность подключения ретранслирующего сенсорного экрана MAGSCREEN RT-1, размещаемого за пределами кабинета МРТ или клетки Фарадея.
• Полное дистанционное управление монитором MAGLIFE RT-1, включая настройку параметров и функций, с помощью MAGSCREEN RT-1.
• Передача данных между MAGLIFE RT-1 и MAGSCREEN RT-1 по беспроводной сети с использованием соединительного устройства MAGLINK.
• Оптоволоконное соединение внутри системы MAGLIFE/MAGSCREEN, обеспечивающее прохождение сигнала через границу клетки Фарадея.
• Вход и выход синхронизации для обмена сигналами с МР-томографом.
• Интерфейсы USB и WLAN для импорта и экспорта конфигураций, обновления программного обеспечения и дистанционного управления.
• Зарядные слоты для одновременного размещения двух беспроводных датчиков ЭКГ и двух датчиков SpO₂.
• Возможность работы от сети или встроенных литий-ионных аккумуляторных батарей.
• Автоматическое переключение на аккумуляторное питание при прекращении подачи электроэнергии с сохранением пользовательских настроек.
• Специальный источник бесперебойного питания, обеспечивающий стабильную работу системы.
• Мобильная тележка с ручкой, выдвижным ящиком для принадлежностей и четырьмя колёсами с блокираторами.

Комплектация Schiller MAGLIFE RT-1

Модель MAGLIFE RT-1 имеет семь базовых вариантов комплектации, подходящих под решение разных клинических задач:

• MAGLIFE RT-1/ESN — ЭКГ, SpO₂ и НИАД;
• MAGLIFE RT-1/ESNPC — ЭКГ, SpO₂, НИАД, ИАД и капнография;
• MAGLIFE RT-1/SNC — SpO₂, НИАД и капнография;
• MAGLIFE RT-1/ESNPCAO — ЭКГ, SpO₂, НИАД, ИАД, капнография, анестезиологические газы и кислород;
• MAGLIFE RT-1/ESNPCAOT — конфигурация ESNPCAO с дополнительной термометрией;
• MAGLIFE RT-1/ESNPCAOR — конфигурация ESNPCAO с дополнительной спирометрией;
• MAGLIFE RT-1/ESNPCAORT — конфигурация ESNPCAO с термометрией и спирометрией.

Стандартные компоненты

• монитор пациента MAGLIFE RT-1 на мобильной тележке;
• источник бесперебойного питания;
• основная и дополнительная литий-ионные аккумуляторные батареи;
• сетевой кабель длиной 2 или 5 м в соответствии с заказанной комплектацией;
• оптоволоконный кабель;
• 5-метровая трубка манжеты НИАД;
• датчики, манжеты, кабели и расходные материалы в соответствии с выбранным вариантом исполнения;
• прочие принадлежности, необходимые для эксплуатации заказанной конфигурации.

Дополнительные опции

• ретранслирующий сенсорный экран MAGSCREEN RT-1;
• соединительное устройство MAGLINK для системы MAGLIFE/MAGSCREEN;
• беспроводной датчик ЭКГ;
• одноразовые ЭКГ-электроды для взрослых и детей с массой тела более 3 кг;
• одноразовые ЭКГ-электроды для новорождённых с массой тела менее 5 кг;
• беспроводной датчик SpO₂ для взрослых W-SA;
• беспроводной датчик SpO₂ для детей W-SP;
• беспроводной датчик SpO₂ W-SVS для новорождённых и пациентов очень малого телосложения;
• одноразовые мягкие ремешки для датчика SpO₂ W-SVS;
• одноразовые манжеты НИАД для новорождённых шириной 2,5, 4 или 6 см;
• манжеты НИАД для детей шириной 8 или 10 см;
• манжеты НИАД для взрослых шириной 14, 17 или 20 см;
• комплект для измерения ИАД с многоразовым датчиком SENSONOR, кабелем-адаптером и одноразовыми трубками давления;
• Т-образный одноразовый адаптер дыхательных путей;
• одноразовый адаптер дыхательных путей с углом 90°;
• 3-метровая пробоотборная трубка CO₂ для взрослых и детей;
• 3-метровая пробоотборная трубка CO₂ для новорождённых;
• водяная ловушка для взрослых и детей;
• водяная ловушка для новорождённых;
• кожный температурный датчик, использующий оптический принцип измерения;
• одноразовый датчик потока SPIRIT для взрослых и детей с пробоотборной трубкой длиной 2,5 м;
• одноразовый датчик потока SPIRIT для детей и новорождённых с пробоотборной трубкой длиной 2,5 м;
• дополнительный сетевой кабель;
• дополнительный оптоволоконный кабель.
