Офтальмологические УЗИ датчики и аппараты

Из чего состоит ультразвуковой офтальмологический аппарат

Основной блок

Блок управления с электроникой, блоком питания, платами управления и формирования УЗ-луча, обработки сигнала. В этом же модуле расположены носители информации (диски или программируемые микросхемы памяти) с программным обеспечением, на котором работает УЗИ, и куда записываются данные об исследованиях, пациентах. На корпусе блока расположены разъемы для датчиков, клавиатуры. принтера, дисплея. Все это может быть выполнено и в едином корпусе или подключаться к компьютеру. Для подключения есть стандартные сетевые разъемы LAN, и беспроводные сети Wi-Fi, Bluetooth.

Дисплей

Встроен в корпус, может быть отдельным устройством. также может использоваться дисплей подключенного компьютера.

Принтер

Также встроен в корпус основного блока или является отдельным устройством (используется термопечать)

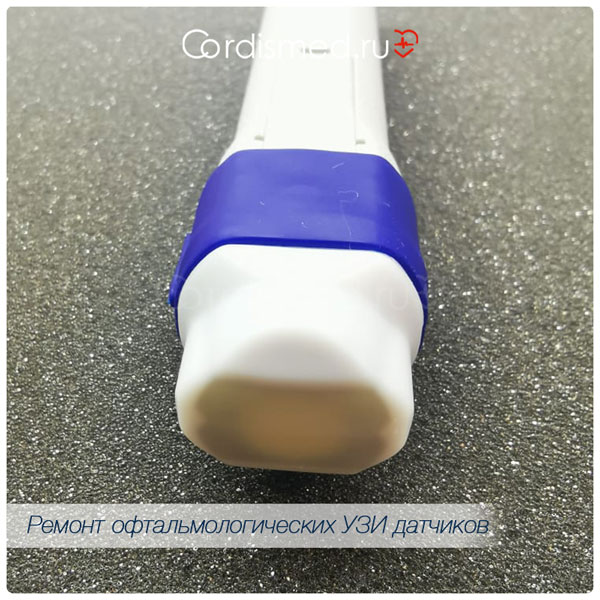

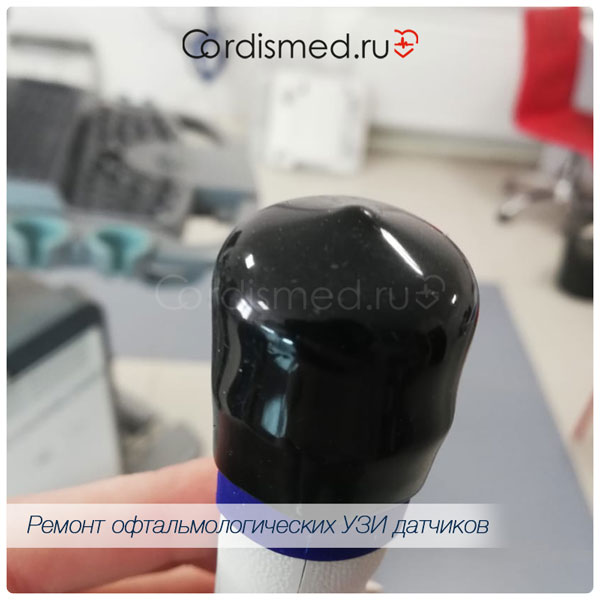

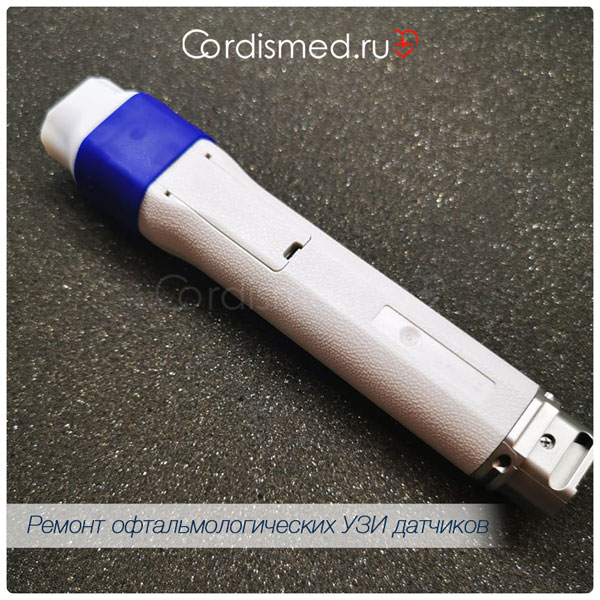

Офтальмологические датчики

• A-датчик
• B- датчик
• UBM- датчик
• Пахиметрический датчик

Особенности офтальмологических УЗИ аппаратов и датчиков

Офтальмологическое УЗИ и эхография глаза, несмотря на использование схожих принципов, сильно отличается от распространенной УЗ диагностики в других сферах:

• Есть особенности в УЗИ аппаратах
• Используются довольно необычные, уникальные датчики
• Есть характерные практически только для офтальмологии режимы визуализации, расчета параметров и т.д

Большинство сканеров в офтальмологии намного более компактные, чем классические аппараты, которые сегодня применяются в гинекологии, кардиологии, для общих исследований и тд.

Современные аппараты и датчики для УЗИ глаза часто оснащаются встроенными прямо в корпус термопринтерами, панелью управления, дисплеем и т.д. Есть и исключения - сканеры с отдельным основным модулем (с электроникой, разъемами), отдельные дисплеи (тоже могут быть портативными), принтеры, модули для работы с датчиками.

Очень часто (чаще, чем в классическом УЗ аппарате) применяется сенсорный дисплей, он вполне может быть единственным органом управления УЗИ, то есть вы практически пользуетесь медицинским планшетом с подключенными к нему датчиками.

Аппарат для УЗИ глаза также может быть выполнен в форме отдельного блока (или даже одного датчика), подключаемого к обычному ноутбуку. (что существует и в других областях УЗ диагностики, но не так распространено, как в офтальмологии)

Главная особенность и отличие УЗИ аппарата в офтальмологии:

Использование в аппарате и офтальмологических УЗИ датчиках очень высоких частот работы

Это объясняется необходимостью получить максимально детализированное изображение, малыми размерами и глубиной залегания исследуемых органов (но есть, конечно, и другие особенности, связанные с офтальмологией).

Датчик для УЗИ глаза вполне может работать на частотах в 15 - 60 МГц. таких частот мы сейчас не встречаем в других аппаратах и датчиках.

Необходимость генерации такого высокочастотного ультразвука и миниатюрные размеры обуславливают:

• Наличие уникальных плат управления, формирования и обработки ультразвука в основном блоке (который в каком-то смысле можно назвать Front-End частью, по аналогии с классическим УЗИ).
• Очень высокую нагрузку на пьезоэлементы датчика
• Максимальную сложность 3D УЗИ технологии в офтальмологии

Режимы работы офтальмологических УЗИ

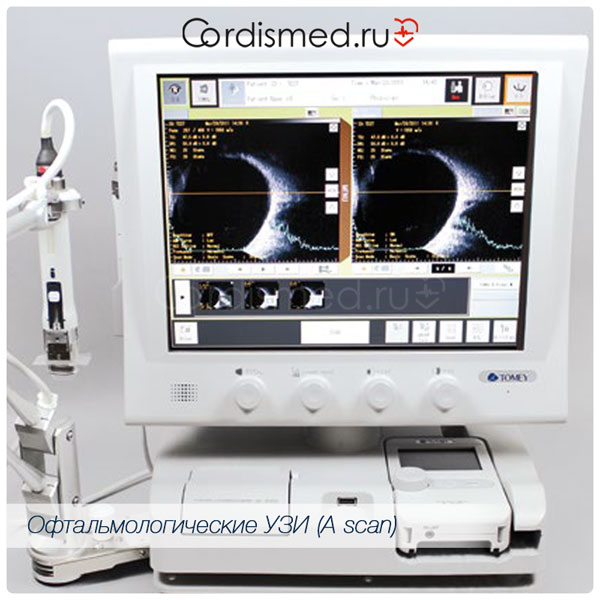

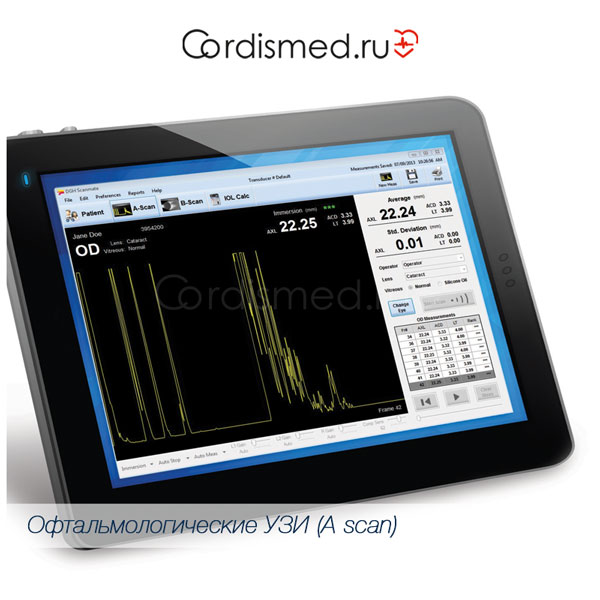

А-scan

Режим А-scan или биометрическое измерение структур глаза - один из наиболее ходовых режимов работы в офтальмологии. Это одномерный режим сканирования, который используется для измерения аксиальной длины, глубины передней камеры, размеров стекловидного тела, хрусталика, исследования патологий в тканях, обнаруженных на B-сканировании. Чаще всего он нужен при подготовке к операционному лечению катаракты и т.п.

Частоты работы: 8-20 МГц

Необходим датчик с поддержкой режима A-scan

B-scan

Режим B-scan или УЗИ глазного яблока позволяет сформировать двухмерное изображение, отображающее внутреннее устройство глаза. По результатам такого сканирования можно выявить внутриглазные изменения и распознать те или иные патологические процессы. Кроме того, по итогам обследования в режиме B-scan можно построить трёхмерную модель глазных сред и сосудистой системы.

Частоты работы: 10-17 МГц

Необходим датчик, поддерживающий режим B-scan

AB-scan

Это совмещенный режим сканирования, по результатам которого двухмерное изображение, полученное после B-сканирования, совмещается с графиком, сформированным по итогам A-сканирования. Работа в таком комбинированном режиме позволяет офтальмологу получить больше информации, однако она оказывает намного большую нагрузку на аппаратное обеспечение сканера.

UBM-режим

Ультразвуковая биомикроскопия или UBM-режим сканирования обеспечивает формирует детализированное изображение передней части глаза: роговицы, радужной оболочки, ресничного тела и т.п. — в очень высоком — до 0,015 мм — разрешении.

Частоты работы: 40-60-80 МГц

Режимы: широкоугольный и стандартный

Есть физическое и цифровое увеличение изображения

UBM-датчики также могут выпускаться в форме самостоятельного устройства, которое подключается к офтальмологическому аппарату или напрямую к компьютеру, планшету или смартфону.

Пахиметрия

Используется пахиметрический датчик. Необходим для измерения толщины роговицы глаза. Может изготавливаться как отдельное самостоятельное устройство.

Частоты работы: около 10 МГц

3D сканирование в УЗИ глаза

Трехмерное УЗИ глаза обеспечивают далеко не все аппараты. В основном - это сканеры премиум класса, более того, для 3D (как и в классических УЗИ) тоже необходим специальный датчик с подвижными элементами, эмиссионной жидкостью и всеми связанными с этим проблемами и возможными неисправностями.

Частоты работы примерно совпадают с датчиками B-scan.

Производители офтальмологических аппаратов УЗИ для эхографии глаза

Tomey (Япония)

• UD-800
• UD-6000
• UD-8000
• AL-100
• AL-4000
• SP-100

Accutome by Keeler (США)

• 4SIGHT
• A-Scan Plus
• B-scan Plus
• UBM Plus

Ellex (Австралия, США)

• eye one
• eye prime
• eyecubed

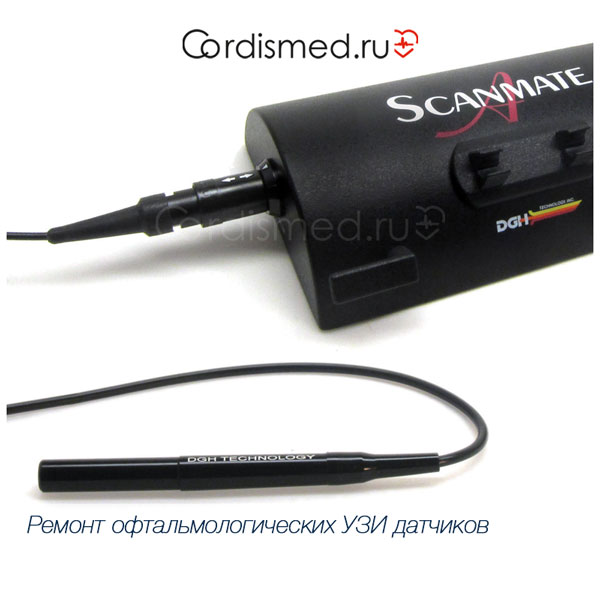

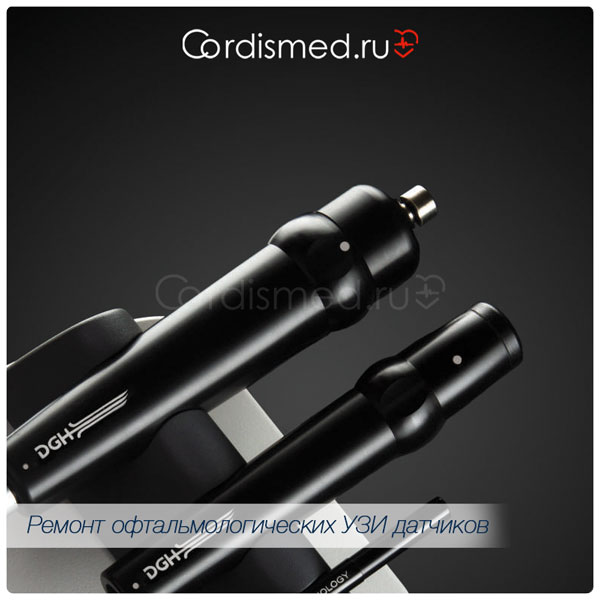

DGH (США)

• scanmate flex b scan
• flex ab scan
• 8000 b-scan scanmate

Quantel Medical (Франция, США)

• ABSolu A/B/S/UBM Ultrasound Platform
• Compact Touch

NIDEK (Япония)

• US-4000 / 500 Echoscan

MEDA (Китай)

• ODM-2100 Ultrasonic A/B Scan
• ODM-2100S Ultrasonic A/B Scan
• ODM-2200 Ultrasonic A/B Scan

Sonomed Escalon

• Sonomed E-Z Scan 5500+
• VuMAX HD
• VuPad
• GoVu
• PacScan Plus
• Master-Vu

Какой УЗИ аппарат для офтальмологии выбрать?

Из всех перечисленных в России наиболее распространена ультразвуковая офтальмологическая техника от японского производителя Tomey. Часто в офтальмологических кабинетах можно встретить аппараты UD-800, UD-8000. Также все еще используются модели UD-6000, но их постепенно вытесняют более современные.

Помимо японской техники, пользуются популярностью аппараты производства Ellex и Accutome.
