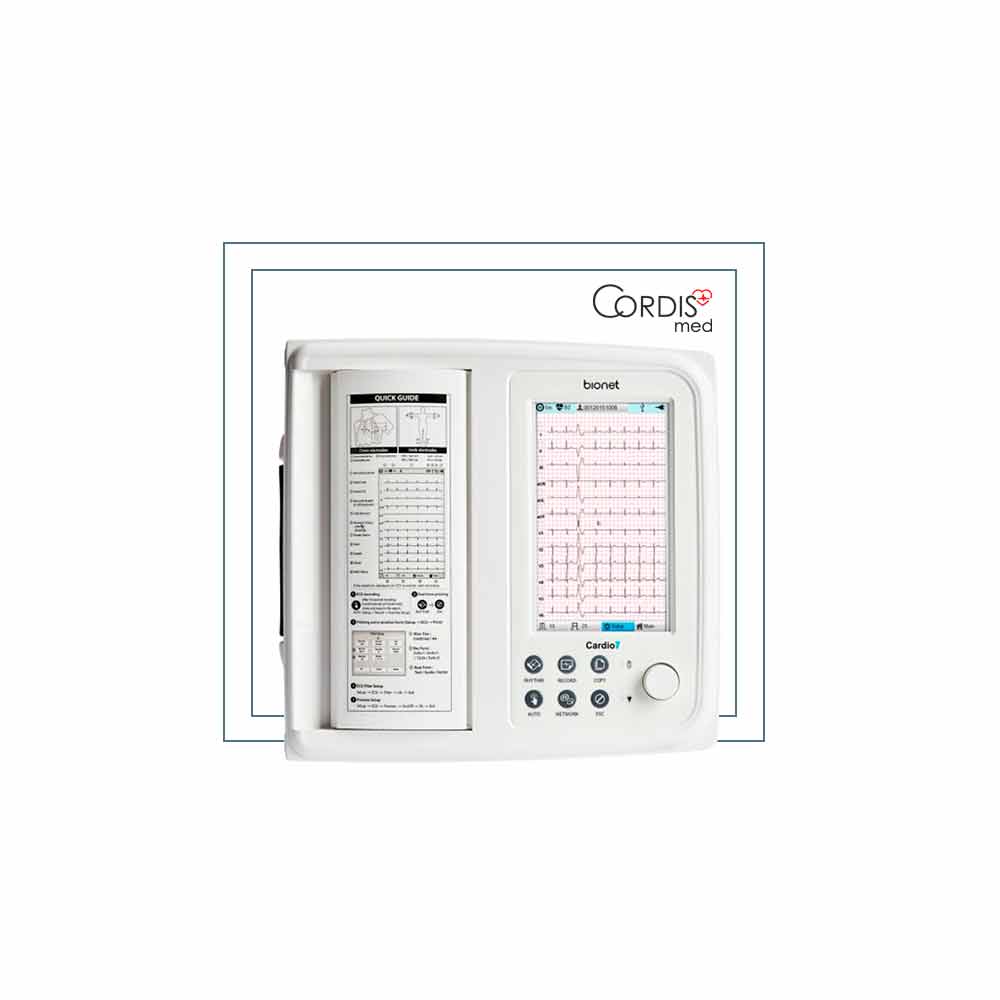

Электрокардиограф Bionet Cardio 7

Cardio 7 от Bionet — продвинутый 12-канальный электрокардиограф, который подходит для проведения не только комплексной кардиодиагностики, но и комбинированных кардиопульмональных тестов.

Особенности

Регистрация ЭКГ

• Электрокардиографирование в 12 отведениях. Cardio 7 одновременно регистрирует ЭКГ в 12 стандартных отведениях: 3 двухполюсных, 3 усиленных и 6 грудных.
• Фильтры ЭКГ. Для повышения точности регистрируемых данных кардиограф по умолчанию оснащён различными фильтрами сигнала, включая фильтр базовой линии, электромиограммы, переменного тока и нижних частот.
• Контроль электросоединения. В случае нарушения контакта в отведениях система автоматически подаёт предупреждающий сигнал, позволяя избежать получения некорректных результатов.
• Регистрация канала электрокардиостимуляторов. Если пациент имеет вживлённый кардиостимулятор-пейсмейкер, Cardio 7 может распознать его сигналы и отметить их положение на ЭКГ.

Вывод ЭКГ

• Разные режимы печати. Прибор предлагает пользователям несколько форм вывода ЭКГ: 3-канальную с отдельной кривой ритма, 3-канальную с 3 отдельными кривыми ритма, 6-канальную с отдельной кривой ритма, 6-канальную с отдельной кривой ритма и ST-картой, 12-канальную или с одноканальной регистрацией кривой ритма в течение 1-10 минут.
• ST-карта. Cardio 7 может отображать результаты кардиографирования в формате ST-карт. ST-карты — это запатентованный «Bionet» метод диагностики ишемии или инфарктов миокарда, суть которого сводится к пространственному отображению значений ST-сегмента у разных отведений, позволяющему легко привязать отклонения показателя к состоянию конкретных участков сердца.
• Текстовый отчёт. Данная модель также может выводить результаты теста в виде текстового отчёта, который при необходимости может быть дополнен справкой о нормальных показателях ЭКГ, векторной схема комплекса QRS или ST-картой.
• Автоанализ ЭКГ. В устройство заложено более 120 вариантов расшифровки ЭКГ, основанных на Миннесотском коде — одной из основных систем классификации кардиограмм.
• Большой объём памяти. Интегрированная память способна сохранять до 200 ЭКГ, и при необходимости её можно расширить за счёт подключения внешнего накопителя.

Спирометрия

• Кардиопульмональный тест. Опционально Cardio 7 можно оснастить спирометрическим датчиком — это позволит дополнять кардиографирование пробами спокойного дыхания, форсированного выдоха и определения вентиляции лёгких на максимуме. Для удобства обработки их результатов прибор поддерживает несколько систем расшифровки, таких как система должны величин ECCS.
• Одноразовый мундштук. Датчик комплектуется одноразовыми мундштуками, гарантирующими гигиеническую безопасность респираторных тестов.

Эргономика

• Широкоформатный дисплей. Цветной 7″ ЖК-дисплей отображает кардиограмму в процессе её записи вместе с основными показателями и данными пациента, а также упрощает настройку рабочих параметров.
• Современное управление. Большой сенсорный экран дополнен поворотным регулятором и набором клавиш soft-touch, обеспечивающим быстрый доступ ко всем необходимым функциям.
• Русифицированный интерфейс. В число языков, поддерживаемых прибором, входит и русский язык, что заметно облегчает работу с ним.
• Встроенный принтер. Cardio 7 оснащён интегрированным термопринтером формата А4.
• Функция нанесения сетки. Возможность нанесения на лист координатной сетки даёт возможность использовать при работе с кардиографом обычную бумагу для факса.
• Передача данных. Прибор оснащён Ethernet-разъёмом, позволяющим подключать его к ПК через LAN-кабель и быстро передавать сохранённые кардиограммы для дальнейшего анализа. Кроме того, на него можно установить USB-адаптер Wi-Fi, чтобы установить беспроводную связь с внешним устройством.
• Совместимость со сканером штрих-кодов. В случае, если в системе документооборота вашего медучреждения используются штрих-коды, вы можете подключить сканер к USB-порту кардиографа, чтобы быстро вносить данные пациентов в его базу данных.
• Автономное электроснабжение. Аккумуляторная батарея, рассчитанная на 6 часов работы, делает Cardio 7 мобильным решением, подходящим для оснащения реанимобилей и карет скорой помощи.

Обзор электрокардиографов Bionet

▶

Комплектация

Стандартный комплект поставки

• блок кардиографа;
• набор электродов для конечностей;
• набор грудных электродов;
• блок и кабель питания;
• рулон бумаги для принтера;
• руководство пользователя.

Опции

• аккумуляторная батарея;
• спирометрический датчик,
• набор мундштуков.

К настройке доступны параметры чувствительности, скорости распечатки, используемые фильтры, возможен ввод данных пациента и их печать вместе с электрокардиограммой. Печать производится как на встроенном термопринтере на диаграммной бумаге, так и на внешнем на бумаге формата А4. Распечатать возможно данные по 3,6 и 12 каналам.
