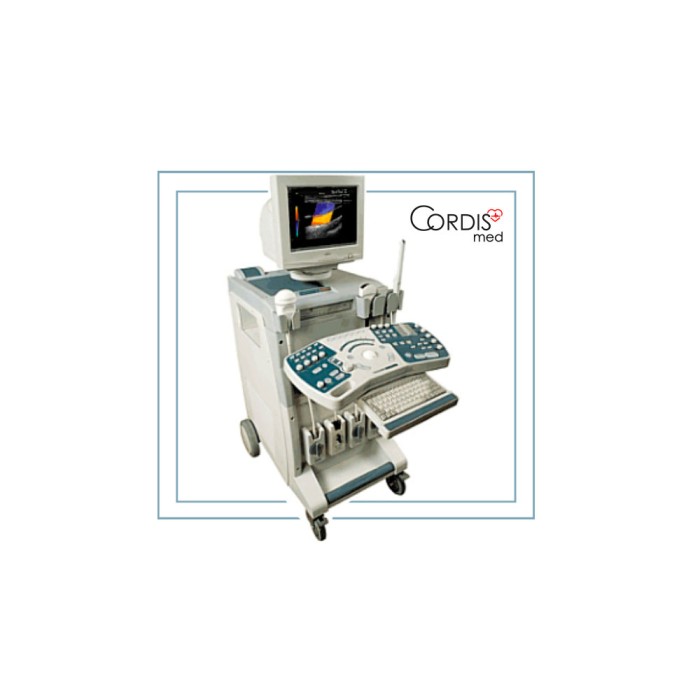

УЗИ аппарат Samsung Medison SonoAce-9900

SonoAce-9900 - ультразвуковой сканер компании Medison с цветовым допплеровским картированием, энергетическим, импульсным, тканевым и непрерывноволновым допплером, трехмерное УЗИ в реальном времени (3D обычными и 4D объемными датчиками). SonoAce-9900 - оптимальное решение для современных диагностических центров, медицинских исследовательских институтов, использующих в работе технологии трехмерного УЗИ и стресс-эхо в кардиологии.

Область исследований: акушерство и гинекология, абдоминальные исследования и маммология, урология и эхокардиография, поверхностно расположенные органы и исследования сосудов, мускуло-скелетные исследования, а также педиатрия, неонаталогия, транскраниальные исследования, интраоперационные исследования, исследования с применением контрастных веществ.

Базовая комплектация: сканер SonoAce 9900 (монитор 15"; встроенные модули: цветного допплеровского картирования, энергетического допплера, импульсного допплера, 2-я гармоника, FreeHand 3D, SonoView-II, кинопамять; встроенный дисковод: CD-RW; встроенная клавиатура с трекболом), флакон геля 250 мл и руководство оператора.

Опции для сканера SonoAce 9900: cистема Live 3D; кардио-система (ЭКГ модуль + программное обеспечение); непрерывноволновой допплер; цветной М-режим; тканевый допплер; стресс-эхо; устройства хранения информации (USB флеш-карта, магнитооптика, DVD-RW); система DICOM.

Основные характеристики сканера SonoAce 9900

• Стационарный ультразвуковой сканер.
• Монитор - 15" (36 см).
• Кардио-система: ЭКГ модуль + программное обеспечение (опция).
• Режимы сканирования: B, 2B, M, B+M;
  - CFM - цветное допплеровское картирование;
  - PD - энергетический допплер (в т.ч. 3D);
  - PW - импульсный допплер;
  - CW - непрерывноволновой допплер (опция).
• Особенности сканирования:
  - тканевая гармоника (регистрация 2-й гармоники эхосигнала, в том числе с помощью инверсной технологии);
  - цветной М-режим (опция);
  - тканевый допплер - тканевая цветовая и спектральная допплерография для оценки сократительной способности миокарда (опция);
  - автоматический анализ допплеровских кривых;
  - глубина сканирования до 30 см;
  - steering - возможность изменения допплеровского угла в режимах CFM и PD;
  - дуплексный и триплексный режим;
  - стресс-эхо - программа диагностики сердца (опция).
• Разьемы для одновременного подключения до 4-х датчиков.
• Система FreeHand 3D - восстановление объемной структуры поверхностей тканей (функции увеличения, вращения и т.д.) при работе с обычными датчиками; восстановление объемной структуры сосудов в режиме энергетического допплера.
• Система Live 3D - возможность проведения трехмерного УЗИ в реальном времени (4D):
  - 3D датчики;
  - получение любого среза в каждой из 3-х проекций;
  - получение трехмерных изображений в режиме серой шкалы, а также цветного и энергетического допплера.
  - кинопетля в 3D режиме;
  - фото-режим;
  - измерения в объемном режиме;
  - функция автоматического вычисления объема структур сложной формы.
• Система SonoView - система архивации и дальнейшего просмотра статических и динамических изображений. Имеется возможность проведения измерений в архиве. При наличии соответствующих приводов возможно копирование изображений на гибкие дискеты, компакт-диски, магнитооптику.
• Система DICOM (опция) - возможность сетевой интеграции с PACS-системами (например, для архивации или печати ультразвуковых эхограмм на оборудовании других производителей медтехники).

Инновационные технологии

• Multi-beam, Optimal Volume Resolution, Optimum Tissue Imaging, Tissue Harmonic Imaging, Optimized Harmonic Imaging, Pulse Inversion Harmonic, FINE, CAFE.
• VOCAL (Virtual Organ Computer Aided anaLysis) - программа вычисления объемов структур сложной формы в трехмерном режиме. Основана на алгоритме автоматического обозначения контуров структур при трехмерной реконструкции, что позволяет с максимальной точностью вычислить объем структур любой формы (предстательная железа, кисты и т.д.).
• See-Thru - технология, использующая объединение трехмерного энергетического допплера и серошкального изображения для улучшения визуализации сосудов в области патологии (опухоли).
• 3D image optimizing - режимы акустической прозрачности трехмерного ультразвукового изображения (Surface mode, Maximum mode, Minimum mode, X-Ray mode).

Пакеты ультразвуковых диагностических программ

• Основные измерения: измерения расстояния, окружности, площади, объема; измерение тазобедренного сустава; измерение расстояния в M-режиме; измерение скорости в спектральном допплеровском режиме и др.
• Пакет гинекологических исследований: матка, левый и правый яичники, левая и правая почки, артерии левого и правого яичников, левый и правый фолликулы.
• Пакет акушерских исследований: биометрия плода, краниологическое исследование плода, исследование длинных костей плода, измерение индекса околоплодных вод (AFI), допплер плода и др. Биометрия плода включает измерения теменно-копчиковой длинны (CRL), размера плодного пузыря (GS), бипариетальный размера головки плода (BPD), затылочно-лобного расстояния (OFD), длины окружности головы плода (НC), передне-заднего размера брюшной полости (APD), поперечного размера брюшной полости (TAD), окружности живота (AC), площади сечения тела (FTA), длины бедра (FL), поперечного (TTD) и передне-заднего (APTD) размеров тела плода. Краниологическое исследование плода включает измерения параметров мозжечка (CEREB), а также внешнего (OOD) и внутреннего (IOD) межглазных расстояний. Исследование длинных костей плода включает измерения длины плечевой кости (Humerus), локтевой кости (Ulna), большеберцовой кости (Tibia), лучевой кости (Rad), ключицы (Clav) и позвоночника (LV).
  Кроме того, семь уравнений для оценки веса плода: Хедлок (Hadlock) 1-4, Хансман (Hansmann) и Мерц (Merz); ЧСС плода (Fetal HR); таблицы, определяемые пользователем.
• Пакет урологических расчетов: разностный объем, объем предстательной железы, вычисление плотности простатспецифического антигена (PSA).
• Пакет кардиологических исследований:
  - в 2D-режиме рассчитываются значения таких параметров, как объем по методу Симпсона (Simpson), объем по площади и длине, двумерные характериcтики (например, фракция выброса левого желудочка) и масса левого желудочка;
  - в M-режиме вычисляются значения параметров для левого желудочка, аорты и левого предсердия, митрального клапана, а также частота сердечных сокращений.
• Пакет расчетов параметров сосудов: вычисления объемного кровотока, процента стеноза, индекса сопротивления (RI), пульсационного индекса (PI) и др.
