Сравнительный обзор модельного ряда электрокардиографов Аксион

Концерн «Аксион» — российский широкопрофильный производитель медтехники, основу продуктового ассортимента которого составляют различные виды медицинских электронных приборов: от массажёров и фототерапевтических облучателей до аппаратов ИВЛ и хирургических аспираторов.

Выпускаются данным предприятием и электрокардиографы — устройства, которые применяются в самых разных направлениях медицины для оценки состояния сердца и выявления его патологий. Одновременно доступные по цене, качественно исполненные и функциональные, они пользуются заслуженной популярностью у отечественных врачей.

Поэтому в этой статье мы подробно познакомимся с актуальным модельным рядом электрокардиографов Аксион и сравним представленные в нём аппараты ЭКГ между собой с точки зрения их функциональных особенностей и технических характеристик.

Электрокардиограф Аксион ЭК1Т-1/3–07 — это экономичная 3-канальная модель, способная записывать электрокардиограммы одновременно по 1 или 3 отведениям и печатать их на встроенном термопринтере. При этом она оснащена дисплеем, отображающим не только рабочий интерфейс, но и процесс записи ЭКГ или ритмограммы по одному отведению, а также слотом для карт памяти, позволяющих сохранять записанные кардиограммы, и аккумуляторной батареей, обеспечивающей мобильность устройства.

Особенности:

• Возможность записи ЭКГ в стандартной последовательности или в последовательности Кабрера по 1 или 3 каналам одновременно.
• Возможность регистрации ЭКГ в 3 отведениях по Нэбу.
• Настраиваемые антисетевые, антитреморные и антидрейфовые фильтры сигнала.
• Автоматическое распознавание сигналов кардиостимуляторов.
• Отображение 1 регистрируемого отведения в реальном времени.
• Функции построения ритмограммы, гистограммы и скатерограммы.
• Функция автоматической записи при обнаружении аритмии.
• Расчёт частоты сердечных сокращений, интервала RRср, длительности Р-зубца,
  PQ-интервала, QRS-комплекса, длительности интервалов QT и QТc, угла накло-
  на электрической оси сердца AQRS и смещения ST-сегмента, а также визуальное построение типичного кардиоцикла для отчёта.
• Встроенный термопринтер под 57-мм рулонную бумагу.
• Цветной ЖК-дисплей с диагональю 2,8".
• Панель управления с мембранными клавишами.
• SD-карта на 16 Гб.
• USB-порт для подключения к ПК.

Аксион ЭК1Т-1/3–07 также можно приобрести в варианте исполнения с GSM-модулем, позволяющим:

• связываться с диспетчером по голосовой связи;
• передавать данные беспроводным способом.

Характеристики:

• Количество отведений — 12.
• Количество каналов — 3.
• Чувствительность — 2,5, 5, 10, 20 и 40 мм/мВ.
• Диапазон регистрации ЧСС — 30-300 уд/мин
• Фильтры — подавление дрейфа изолинии, миограмм и помех от электросети.
• Дисплей — 2,8", 320×240.
• Ширина бумаги для термопринтера — 57 мм.
• Скорость печати — 5, 10, 12,5, 25 или 50 мм/сек.
• Время работы от аккумулятора — от 3 часов.
• Габариты — 225×175×75 мм.
• Масса — до 1,3 кг.

Консультация по ЭК1Т-1/3–07

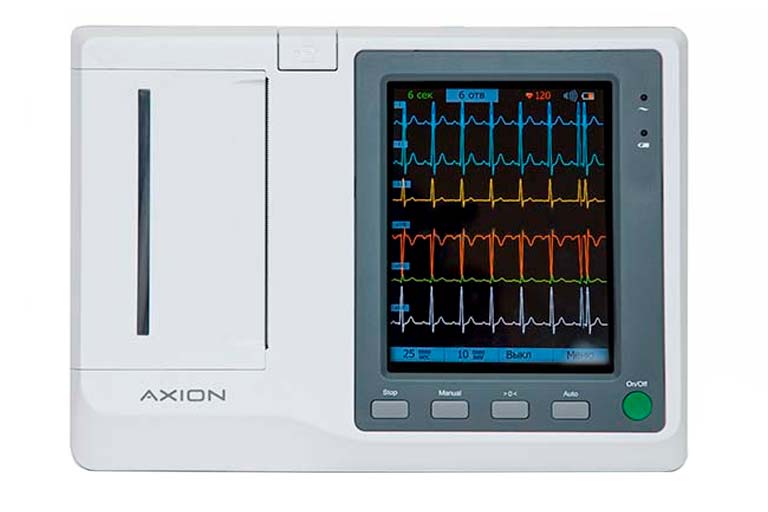

Электрокардиограф Аксион ЭК3ТЦ-3/6-04 — уже более продвинутое решение для нужд медицинских специалистов. В отличие от ЭК1Т-1/3–07, эта модель является 12-канальной и, как следствие, может записывать ЭКГ по всем 12 отведениям единовременно. При этом она способна не только синхронно печатать все 12 кривых на термопринтере, но и в реальном времени отображать процесс их регистрации на широкоформатном дисплее. Ещё одним нововведением является база из 97 синдромальных заключений, благодаря наличию которой прибор может автоматически оценить характер электрокардиограммы.

Кроме того, кардиограф получил сенсорное управление и более мощный аккумулятор, а при необходимости к нему также можно подключить внешнюю клавиатуру или принтер. Таким образом, ЭК3ТЦ-3/6-04 не только более функционален, но и имеет более современную эргономику, благодаря чему работать с ним будет заметно комфортнее.

Особенности:

• Возможность записи ЭКГ в стандартной последовательности по 3, 6 или 12 каналам одновременно.
• Возможность синхронной регистрации ЭКГ по 3 или 6 каналам в последовательности Кабрера или в 3 отведениях по Нэбу.
• Настраиваемые антисетевые, антитреморные и антидрейфовые фильтры сигнала.
• Автоматическое распознавание сигналов кардиостимуляторов.
• Синхронное отображение в реальном времени процесса регистрации 3, 6 или 12 отведений на экране.
• Функции построения ритмограммы, гистограммы и скатерограммы.
• Функция автоматической записи при обнаружении аритмии.
• Расчёт частоты сердечных сокращений, интервала RRср, длительности Р-зубца,
  PQ-интервала, QRS-комплекса, длительности интервалов QT и QТc, угла накло-
  на электрической оси сердца AQRS и смещения ST-сегмента.
• Визуальное построение типичного кардиоцикла для отчёта.
• Возможность автоматического формирования синдромального заключения.
• Встроенный термопринтер под 112-мм рулонную или z-образную бумагу.
• Цветной ЖК-дисплей с диагональю 5,7".
• Сенсорное управление.
• Встроенная память, рассчитанная на хранение до 100 записей ЭКГ.
• Возможность установки SD-карты на 16 Гб.
• USB-порт для подключения к ПК.

Как и модель-предшественницу, Аксион ЭК3ТЦ-3/6-04 также можно приобрести в варианте исполнения со встроенным GSM-модулем, позволяющим:

• связываться с диспетчером по голосовой связи;
• передавать данные беспроводным способом.

Характеристики:

• Количество отведений — 12.
• Количество каналов — 12.
• Чувствительность — 2,5, 5, 10, 20 и 40 мм/мВ.
• Диапазон регистрации ЧСС — 30-300 уд/мин
• Фильтры — подавление дрейфа изолинии, миограмм и помех от электросети.
• Дисплей — 5,7", 640×480.
• Ширина бумаги для термопринтера — 112 мм.
• Скорость печати — 5, 10, 12,5, 25 или 50 мм/сек.
• Время работы от аккумулятора — от 6 часов.
• Габариты — 265×195×70 мм.
• Масса — до 1,5 кг.
