НПП «Монитор» — это российское предприятие медицинского приборостроения, которое специализируется на различных средствах функциональной диагностики и мониторинга. Ассортимент его продукции охватывает собой мониторы пациента, спирометры, эргометры, а также электрокардиографы: устройства, применяемые в широком спектре медицинских направлений для оценки состояния сердца посредством измерения его электрической активности.
Хотя линейка электрокардиографов Монитор ограничена всего несколькими моделями, они довольно разнообразны по своим конструктивным особенностям, техническим характеристикам и функциональным возможностям, благодаря чему медучреждения разного уровня и направленности легко могут подобрать среди них наиболее подходящий для себя вариант.
Ну а для того, чтобы разница между доступными на рынке электрокардиографами Монитор была более очевидна, в этой статье мы подробно разберём каждый из них и наглядно сравним их между собой.
Обзоры

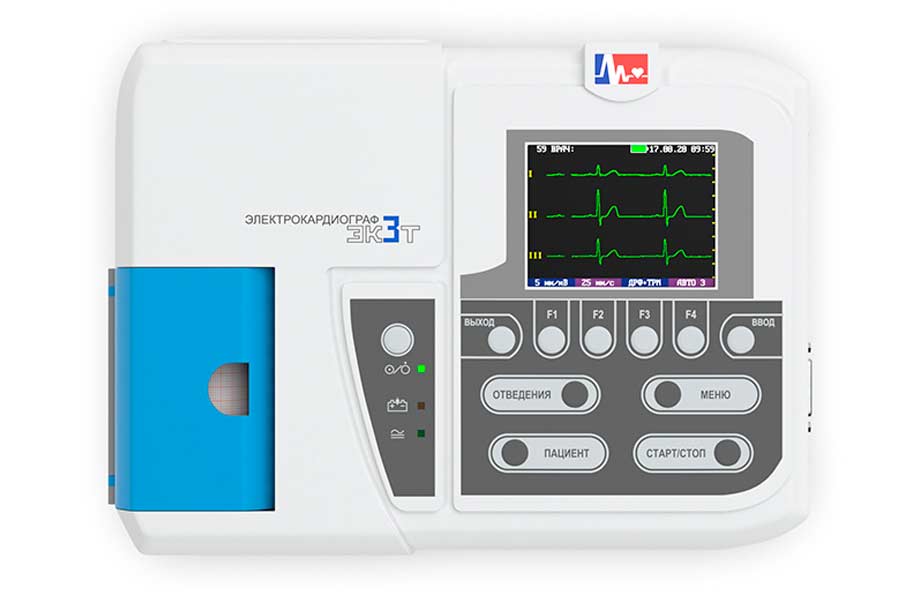

ЭК3Т-01-Р-Д
ЭК3Т-01-Р-Д — базовый 3-канальный электрокардиограф, оснащённый встроенным термопринтером и цветным дисплеем, также способным отображать процесс записи ЭКГ по 1 или 3 отведениям одновременно. Из всех портативных аппаратов ЭКГ от НПП «Монитор» эта модель является самой компактной, что делает её оптимальным выбором для проведения обследований вне медицинских учреждений — например, в каретах скорой помощи, на бортах санавиации и т.п.
Модель ЭК3Т-01-Р-Д поставляется в двух модификациях:
- ЭК3Т-01-Р-Д/1 — с принтером под 57-мм бумагу;
- ЭК3Т-01-Р-Д/2 — с принтером под 80-мм бумагу.
Особенности:
- Возможность синхронной печати 1, 2 или 3 отведений ЭКГ с отдельной кривой ритма.
- Антитреморная, антидрейфовая и сетевая фильтрация сигналов.
- Автоматическое распознавание сигналов кардиостимуляторов.
- Защита от дефибрилляции.
- Возможность отображения процесса записи ЭКГ по 1 или 3 отведениям на дисплее.
- Встроенный автоматический анализ ЭКГ в базовом комплекте.
- Автоматический старт записи при обнаружении аритмий.
- Режим периодической пробной печати.
- Кардиограф совместим с велоэргометрами и может применяться для проведения нагрузочных проб.
- Возможность ввода и печати данных пациентов.
- Возможность сохранения до 10 пользовательских профилей для быстрого переключения между предустановленными настройками.
- Возможность установки SD-карты для сохранения записанных ЭКГ.
- USB-порт для подключения прибора к компьютеру — или для подключения к нему внешних лазерных принтеров, клавиатур или сканеров штрих-кодов.
- Доступные в качестве опций интерфейсы LAN или Wi-Fi для включения кардиографа в больничную компьютерную сеть.
- Опционально доступный модуль GSM-связи для беспроводной передачи данных.
- При установке на ПК доступных в качестве опций пакетов ПО «ArMaSoft» и «ArMaSoft-12-Cardio» вы сможете передавать данные ЭКГ с кардиографа на компьютер для расширенного анализа и автоматического формирования синдромальных заключений.
Характеристики:
- Регистрируемые отведения ЭКГ — 12.
- Количество каналов синхронной записи — 3.
- Чувствительность регистрации — 2,5, 5, 10, 20 или 40 мм/мВ.
- Дисплей — цветной ЖК, 320×240.
- Термопринтер — под рулонную 57-мм бумагу; под рулонную или z-образную 80-мм бумагу (в зависимости от модификации).
- Скорость печати — 5, 10, 12,5, 25 и 50 мм/c.
- Память — встроенная для копирования последней записанной кардиограммы; внешняя (при установке SD-карты).
- Интерфейсы подключения — USB; LAN, Wi-Fi, GSM (опции).
- Время работы от аккумулятора — от 6,5 часов.
- Габариты — 245×182×60 или 280×205×65 мм (в зависимости от модификации).
- Масса — 3,5 или 4,2 кг (в зависимости от модификации).

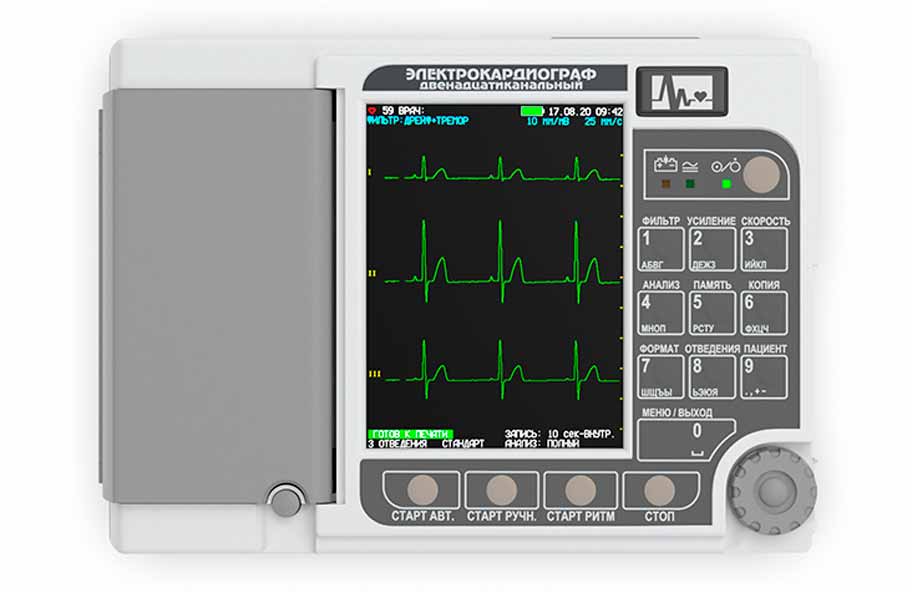

ЭК12Т-01-Р-Д/141
ЭК12Т-01-Р-Д/141 — это более продвинутый 12-канальный электрокардиограф. В отличие от ЭК3Т-01-Р-Д, эта модель способна синхронно печатать или выводить на экран кривые всех 12 отведений, благодаря чему пользователь может быстро и наглядно сравнивать их показатели между собой, а сами обследования занимают меньше времени.
И хотя за вычетом количества каналов записи ЭК12Т-01-Р-Д/141 практически идентичен своему предшественнику по функциональным возможностям, имея в том числе и одинаковый набор опций, этот аппарат ЭКГ заметно отличается с точки зрения эргономики — так, например, он получил:
- встроенную память, рассчитанную на хранение до 500 записей ЭКГ;
- широкоформатный экран с вдвое большим разрешением;
- сенсорное управление, дополненное мембранной буквенно-цифровой клавиатурой;
- принтер под рулонную или z-образную бумагу шириной 110 мм.
Благодаря этому данный аппарат ЭКГ обеспечивает пользователю более комфортные условия работы.
Характеристики:
- Регистрируемые отведения ЭКГ — 12.
- Количество каналов синхронной записи — 12.
- Чувствительность регистрации — 2,5, 5, 10, 20 или 40 мм/мВ.
- Дисплей — цветной ЖК, 640×480.
- Термопринтер — под рулонную или z-образную 110-мм бумагу.
- Скорость печати — 5, 10, 12,5, 25 и 50 мм/c.
- Память — встроенная на 500 записей; возможность подключения внешнего USB-накопителя.
- Интерфейсы подключения — COM, USB; GSM (опции).
- Время работы от аккумулятора — от 3 часов.
- Габариты — 250×174×63 мм.
- Масса — 5 кг.
ЭК12Т-01-Р-Д/260
ЭК12Т-01-Р-Д/260 представляет собой модификацию модели ЭК12Т-01-Р-Д/141, оснащённую 260-мм термопринтером под бумагу форматом А4 и ещё более широким дисплеем с разрешением 800×600.
Функционально она практически не отличается от версии со 110-мм принтером, однако за счёт вышеуказанных конструктивных изменений у неё появилась возможность дополнять распечатываемые кривые ЭКГ не только 1, но и 2 или 3 кривыми ритма. Кроме того, у устройства имеется отдельный слот под карту памяти, а перечень доступных в качестве опций интерфейсов подключения был расширен.
Благодаря всем этим изменениям ЭК12Т-01-Р-Д/260 можно назвать самым современным и удобным в работе из всех электрокардиографов Монитор. Кроме того, использование бумаги формата А4 — наиболее ходового формата из всех — упрощает закупку расходников.
Характеристики:
- Регистрируемые отведения ЭКГ — 12.
- Количество каналов синхронной записи — 12.
- Чувствительность регистрации — 5, 10, 20 или 40 мм/мВ.
- Дисплей — цветной ЖК, 800×600.
- Термопринтер — под рулонную или z-образную 210- или 216-мм бумагу.
- Скорость печати — 5, 10, 12,5, 25 и 50 мм/c.
- Память — встроенная на 500 записей; возможность подключения внешнего USB-накопителя или SD-карты.
- Интерфейсы подключения — COM, USB; LAN, Wi-Fi, GSM (опции).
- Время работы от аккумулятора — от 3 часов.
- Габариты — 385×285×100 мм.
- Масса — 4,2 кг.

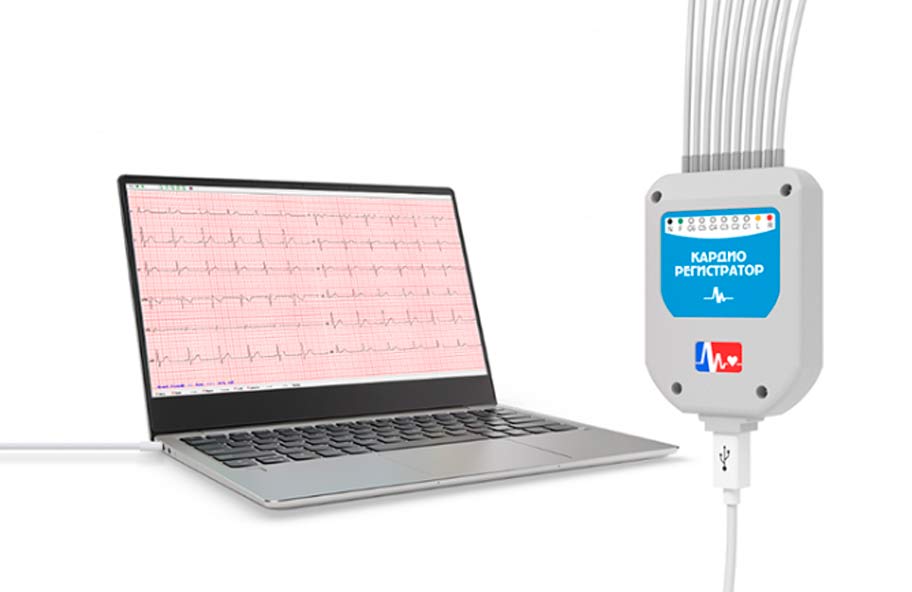

КРП-01
Кардиорегистратор КРП-01 занимает особое место в линейке аппаратов ЭКГ от НПП «Монитор». В отличие от прочих моделей, представленных в серии, он представляет собой компьютерный электрокардиограф — устройство, которое только регистрирует данные, в то время как дальнейшую их обработку осуществляет любое оснащённое специализированным программным комплексом устройство — персональный компьютер, планшет или даже смартфон, — подключенное к регистратору с помощью USB-кабеля.
Такое конструктивное решение делает КРП-01 сверхкомпактным и очень гибким решением — он может использоваться практически в любых условиях, в том числе и на дому.
Особенности:
- Регистрация ЭКГ по 6 или 12 отведениям.
- Совместимость с одноразовыми электродами.
- Защита от импульсов дефибриллятора.
- Базовый программный пакет ПК-01 обеспечивает:
- возможность просмотра и записи ЭКГ с регистратора в реальном времени;
- автоматический запуск регистрации ЭКГ при выявлении аритмий;
- автоматический запуск регистрации ЭКГ после наложения последнего электрода;
- расчёт числа нарушений ритма сердца;
- расчёт ЧСС;
- расчёт индекса напряжённости вегетативной нервной системы;
- выявление и маркировку импульсов кардиостимуляторов;
- предупреждение при нарушении контакта электродов с кожей пациента;
- возможность хранить, искать, сортировать и просматривать на персональном компьютере снятые ранее записи ЭКГ, а также печатать кардиограммы на любом подходящем принтере;
- возможность сохранять данные в формате PDF.
Опционально на совместимое устройство можно установить:
- пакет ПО «ArMaSoft-12-Cardio» с функциями анализа ритма и проводимости и базой из 241 предварительного диагноза, в том числе включающей гипертрофии желудочков, инфаркты миокарда, подъемы ST-сегмента, ST-T изменения, изменения амплитуды QRS-комплекса и зубца Т;
- программный модуль ЭКГ нагрузки «Stress-12-Cardio» для проведения нагрузочных проб.
Характеристики:
- Регистрируемые отведения ЭКГ — 12.
- Количество каналов синхронной записи — 12.
- Чувствительность регистрации — 5, 10 или 20 мм/мВ.
- Интерфейсы подключения — USB.
- Габариты — 105×100×25 мм.
- Масса — 0,3 кг.
Выводы
Итак, вкратце каждую из моделей, представленных в серии электрокардиографов Монитор, можно охарактеризовать следующим образом:
- ЭК3Т-01-Р/Д — компактная модель с упрощённой эргономикой, оптимально подходящая для оснащения мобильных медицинских пунктов, карет скорой помощи, бортов санитарной авиации и т.п.
- ЭК12Т-01-Р-Д/141 и ЭК12Т-01-Р-Д/260 — модели с продвинутой эргономикой и более наглядным выводом данных обследований, лучшим образом адаптированные для проведения углубленных исследований в больничных условиях.
- КРП-01 — наиболее компактная и гибкая в работе модель, программное обеспечение которой ориентировано на комплексную оценку электрокардиограмм.
Общей их чертой при этом является высокая адаптивность: для каждого из аппаратов ЭКГ доступен широкий выбор опций, позволяющих приспосабливаться под конкретные потребности. Главный интерес в этом отношении представляют продвинутые программные комплексы, позволяющие автоматизировать решение широкого спектра задач.
Если у вас остались вопросы, связанные с электрокардиографами Монитор, или вы не уверены, какой из них более всего подходит под ваш бюджет или техническое задание, наши специалисты всегда готовы оказать вам всю необходимую помощь — для этого достаточно просто оставить для них заявку на обратную связь.
