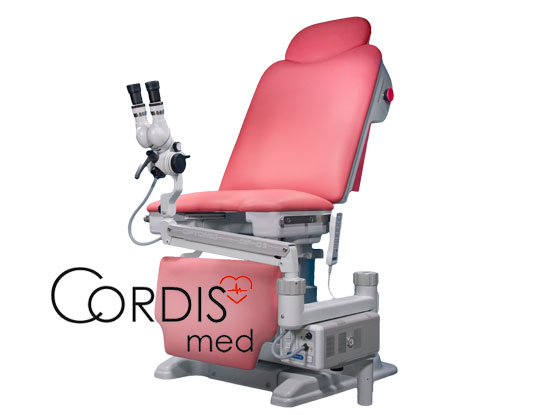

Кольпоскопом называют медицинское оборудование, предназначенное для объемной визуализации внутренних женских детородных органов в процессе диагностики. Задача прибора - дать доктору возможность обнаружить патологические изменения в организме по внешнему виду и цвету тканей, выявить очаг зарождающегося недуга, классифицировать зарождающиеся новообразования на доброкачественные и злокачественные.
Шейка матки имеет вытянутую форму, из-за чего плоское цифровое изображение не позволяет увидеть картину целиком. Только с помощью трехмерного изображения на базе бинокулярного осмотра удаётся тщательно рассмотреть текущее состояние ткани. Вопрос качественного кольпоскопа остро встаёт при организации гинекологического кабинета. Сама по себе конструкция аппарата не отличается сложностью и состоит из оптического блока, источника света и стационарного или установленного на колесики штатива. Показывают, насколько эффективен кольпоскоп, технические характеристики этих элементов.
Параметры оптической системы кольпоскопа
Оптический блок - основа кольпоскопа. Представляет собой он стерео бинокуляр, дополнительно снабженный видеокамерой. Качество оптики напрямую зависит от класса стекла, использованного в системе объективов. Его физико-химические свойства должны отвечать требованиям однородности и пониженной пузырности. Чем лучше оптические показатели стекла, тем выше оценивается функциональность прибора.
Чтобы притушить радужные круги и разноцветные пятна в рабочем поле обозрения, можно использовать относительно недорогой аппарат с ахроматическим объективом, составленным двумя склеенными линзами из стекла разного типа. Более качественно борется с помехами апохроматический объектив, в основе которого лежат кристаллы, но и цена у него значительно выше.
Качество кольпоскопа определяют и стандартные для всех оптических приборов параметры: ширина поля зрения, объёмность и чёткость изображения, диапазон фокусировки. Низкое значение этих параметров приведет к тому, что у врача очень быстро устанут глаза. Значительно влияют на кольпоскоп характеристики оптического увеличения. Прибор должен увеличить рассматриваемый объект до уровня достаточного для правильного диагностирования. Для панорамного осмотра достаточного семи кратного увеличения, для более глубокой детализации понадобиться увеличить изображение минимум в 12-15 раз.
Параметры источника света кольпоскопа
Тип источника света определяет степень освещенности изучаемой области. К параметрам светового потока относят:
- сила света, зависящая от мощности источника;
- цветовая температура, которая оценивает восприятие освещенности человеческим глазом. Чем ближе цветовая гамма потока света к желтому солнечному, тем выше цветовая температура;
- возможность регулировки яркости света и ширина диапазона регулировки;
- наличие световых фильтров для регулировки потока с целью оптимизации изображения: отсечь лишние, придать нужный оттенок или смягчить свет.
В медицинском оборудовании используют источники холодного света. Из них наибольшее распространение получили галогенные лампы и светодиоды. Последние имеют спектр наиболее приближенный к естественному дневному солнечному освещению. При этом они надежны и долговечны. Еще одним неоспоримым преимуществом светодиодов является небольшая энергозатратность - при мощности уже в 10 Вт можно получить освещенность достаточного для осмотра всего поля зрения, но для детализации мощности светодиодов иногда бывает недостаточно.
При выборе источника света многие врачи отдают предпочтение галогенным лампам, способным обеспечить эффективный анализ изменений эпителий. При мощности лампы 150 ватт можно добиться высокой четкости изображения даже при значительном увеличении изображения. Недостаток галогенных ламп их небольшой эксплуатационный период. Обычно он исчисляется в пределах 100 часов.
Требование к штативу
Задача штатива в перемещение оптического блока и его строгой фиксации в нужном положении даже при колебаниях. На первый взгляд эта деталь прибора не кажется особо важной. В действительности от неё зависит, насколько комфортно будет чувствовать себя врач, работая с кольпоскопом, а это влияет на продолжительность работы гинеколога без усталости и рассеивания внимания.
Существует два варианта подачи оптического блока: снизу или сверху. Второй вариант обойдется дороже, но высвобождает пространство для любых манипуляций в процессе осмотра пациента или операционного вмешательства.
Стоимость кольпоскопа зависит от совокупной степени технических характеристик всех его составляющих. При выборе аппарата следует учитывать, что дешевое устройство снизит уровень медицинского обслуживания, а чрезмерно дорогое ударит по бюджету учреждения, если он ограничен.
