Ремонт панелей управления УЗИ аппаратов Philips ClearVue 650 и ESAOTE MYLAB 40
В сервисном центре выполнена диагностика и компонентный ремонт плат панелей управления (платы клавиатуры) УЗИ аппаратов Philips ClearVue 650 и ESAOTE MYLAB 40.

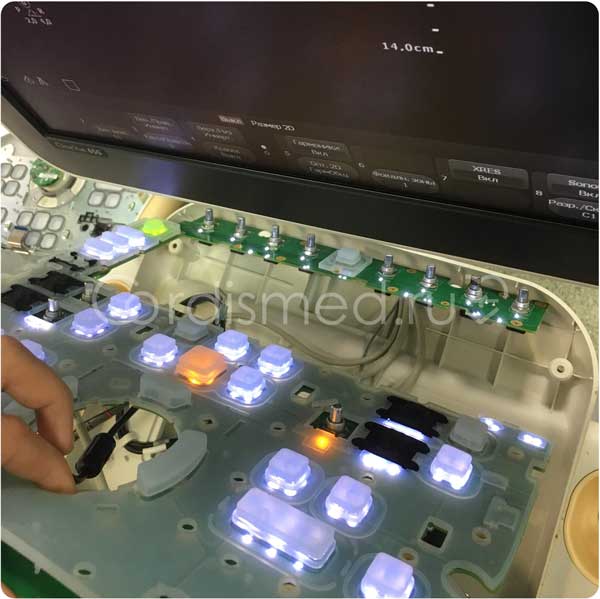

Ремонт Philips ClearVue 650
Для УЗИ аппарата Philips ClearVue 650 потребовалась диагностика и восстановление работоспособности регуляторов панели управления после перегрузки и отказа электроники. В данном случае удалось восстановить панель и привести аппарат в полностью работоспособное состояние без замены платы клавиатуры путем установки на плату новых элементов и ремонта поврежденных цепей.

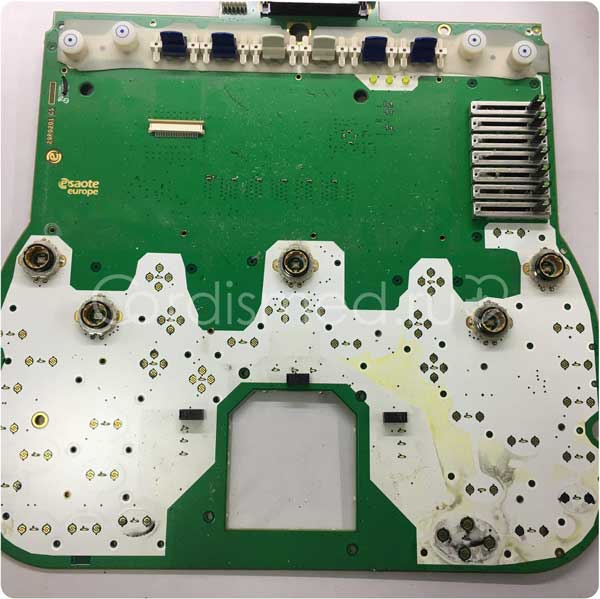

Ремонт ESAOTE MYLAB
Плата клавиатурной панели управления пострадала при попадании на нее УЗ-геля. Неисправность возникла не сразу, после контакта клавиатуры с гелем на аппарате продолжали работу (предположительно в течение нескольких недель или месяцев).
В результате гель проник под саму клавиатуру, на поверхность платы панели управления, изменил свои свойства и вступил в реакцию окисления с дорожками и элементами панели. Первичными признаками проблемы были “залипание” клавиш, кнопки нажимались со 2-3 раза. Затем на панели возникло короткое замыкание, и часть клавиш полностью отказали - работать на аппарате стало невозможно.
В ходе ремонта платы клавиатуры УЗИ были выполнены следующие работы:
- Полный демонтаж платы панели управления
- Чистка от окислов, геля,
- Ремонт после короткого замыкания, восстановление дорожек
- Замена поврежденных переключателей и регуляторов, ремонт кнопок
Монтаж и итоговое тестирование подтвердили полное восстановление работоспособности устройства.
Аппарат передан в ЛПУ с гарантией и успешно используется в ежедневной практике.
