Замена кристаллов линейного УЗИ датчика Sonoscape 8-L743

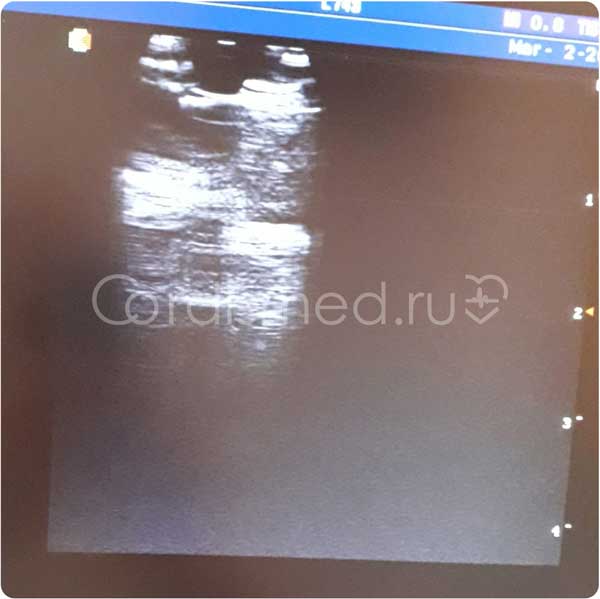

В сервисный центр поступил на диагностику линейный датчик Sonoscape, у которого нет изображения в правой половине экрана при исследовании. Данный дефект вызван отказом кристаллов пьезокерамики.
Причина выхода из строя:
Подобные дефекты образуются при механических воздействиях или из-за естественного износа части кристаллов пьезокерамики (деградации).
Метод ремонта
Необходима полная замена кристаллов в составе сканирующей головки
В случае замены кристаллов фактически получаем новый датчик по намного меньшей цене, так как основной элемент датчика - его сканирующая головка.
Процесс и результат

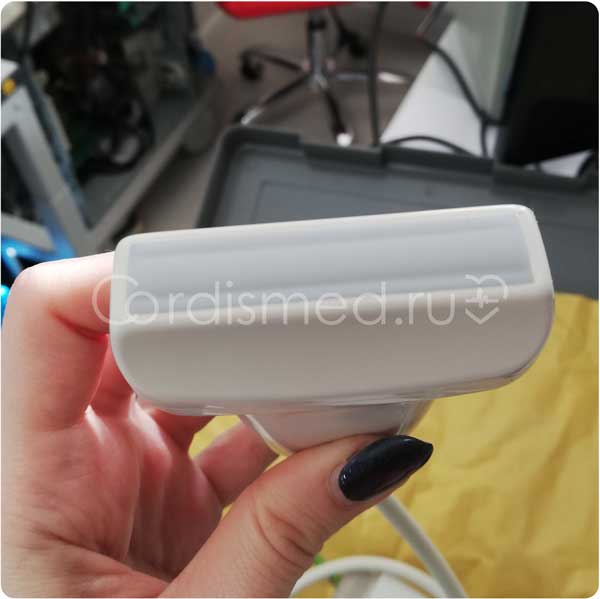

В рамках восстановительных ремонтных работ для данного датчика выполнена замена сканирующего модуля (кристаллов УЗ) с установкой новой линзы и части корпуса.
- Визуализация во всех режимах восстановлена
- Качество сборки подтверждено тестами
- Датчик передан для работы в ЛПУ
