Устройство стоматологической установки и оборудования

Всё оборудование, которое используется в стоматологии, можно условно разделить на несколько видов. Удобно использовать такие категории:

  • Стоматологические установки, кресла
  • Стоматологические наконечники и микромоторы
  • Стоматологические компрессоры
  • Рентгеновское стоматологическое оборудование
  • Стоматологическая периферия и дополнительное оборудование
  • Стоматологическое освещение
  • Дезинфекция и стерилизация
  • Стоматологическая мебель

Как устроены и как работают различные виды стоматологического оборудования

Устройство стоматологического оборудования и стоматологической установки

Разберем устройство стоматологического оборудования  на примере стоматологической установки — ключевого элемента, без которого невозможна работа стоматолога. Стоматологическое кресло / установка - комплексное сложное оборудование содержит и объединяет в себе сразу несколько важных подсистем: электрические / механические, гидравлические и пневматические. Причем, даже в самых современных установках с огромным количеством электроники без систем подачи воды, воздуха и аспирации никак не обойтись.

Основные элементы стоматологической установки:

  • Кресло пациента (стоматологическое кресло)
  • Блок врача (Unit, Юнит)
  • Блок управления, педали, панели и переключатели
  • Блок ассистента (водоблок, пылесос, аспиратор / слюоотсос, плевательница / раковина)
  • Бестеневая лампа
  • Компрессор
  • Микромоторы, стоматологические наконечники

Как устроено стоматологического оборудование?

В первую очередь компоновка модулей и блоков нацелена на удобную работу врача. Основной частью (центром) установки является блок врача.

Устройство блока врача стоматологической установки

Блок врача или Unit содержит определенные элементы управления (в современном стоматологическом оборудовании это сенсорные клавиши ли механические переключатели, защищенные от влаги и предусматривающие удобную обработку) Также в блоке врача расположен основной рабочий стоматологическией интрумент. Юниты (блоки) подразделяют на два типа: с верхней подачей инструмента и с нижней.

Стоматологические установки, где предусмотрена верхняя подача инструментов, отличаются достаточно удобной системой возврата инструментария. Но движения врача ограничиваются длиной рукава, и в целом работа на такой установке имеет свою специфику.

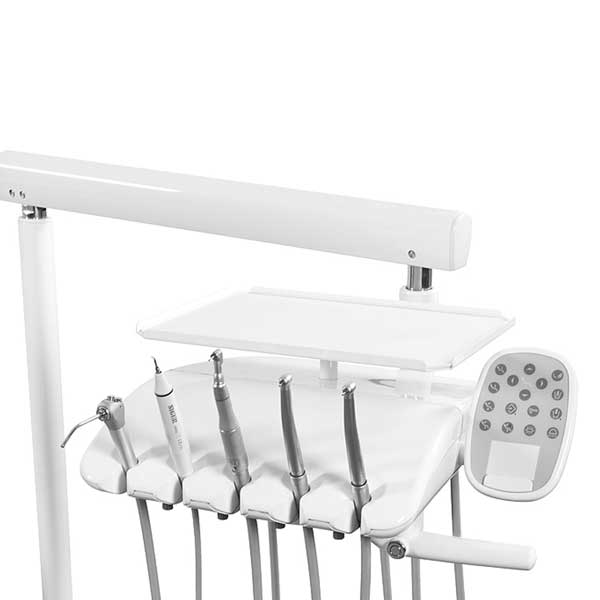

Блок врача стоматолога, юнит, unit, устройство стоматологической установки и оборудования

Блок врача стоматолога, юнит, unit, устройство стоматологической установки и оборудования

Устройство стоматологической установки (оборудования), где предусмотрена нижняя подача, можно назвать более эргономичным, аппараты не сковывают движения стоматолога, а рукава длиннее и рассчитаны на любое возможное положение пациента и врача, однако он должен постоянно следить за наконечниками и их положением, допустить падение и повреждение наконечника здесь намного проще и вероятнее, особенно в процессе работы и дезинфекции.

Если такое происходит, необходимо сразу же обращаться к инженеру для диагностики и ремонта стоматологического оборудования, так как даже небольшой механический дефект может привести к выходу из строя наконечника микромотора или у более серьезным проблемам.

Как устроено и организовано управление стоматологической установкой

Устройство блока управления стоматологической установки, как правило, разделено на две части - переключатели и небольшая панель управление есть в модуле врача.

Педаль стоматологической установки - отдельный внешний блок. Часто с педали можно управлять положением и наклоном кресла, скоростью вращения инструмента и другими аспектами работы стоматологической установки. функциональная педаль максимально упрощает работу врача, освобождая руки для осмотра и лечебных манипуляции.

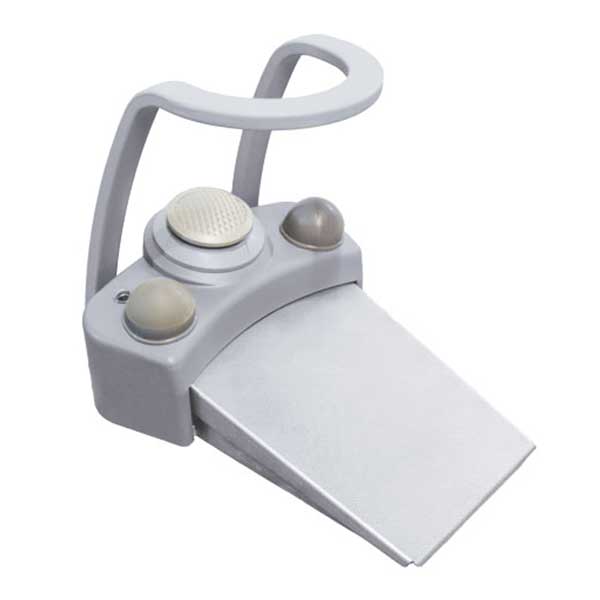

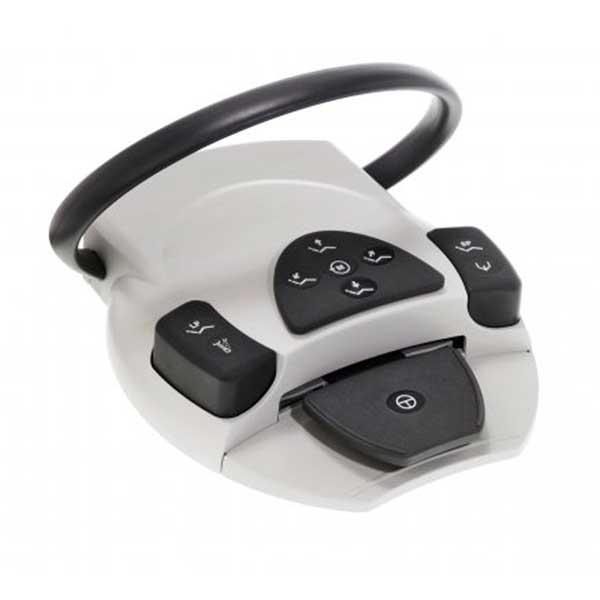

Как устроено и организовано управление стоматологической установкой, стоматологическая педаль

Как устроено и организовано управление стоматологической установкой, стоматологическая педаль

Как устроена и из чего состоит педаль

Конструктивно педаль состоит из многопозиционного переключателя (или плавного регулятора) и блока считывания силы / уровня нажатия. педаль подключается кабелем к отдельному разъему, что очень удобно, так как при необходимости педаль можно отключить для ремонта / обслуживания / чистки или временной замены.

Устройство блока ассистента врача стоматолога

Современные вспомогательные блоки устроены таким образом, что ими вполне (при необходимости) может управлять сам врач. В то же время возможность управления для медсестры также предусмотрена во многих установках.

Из чего состоит блок ассистента

  • гидроблок
  • пылесос
  • аспиратор / слюоотсос
  • плевательница / раковина

Гидроблок - система очистки, многоступенчатой водоподготовки, подачи воды. Может использоваться также для хранения дистиллированной воды в установке

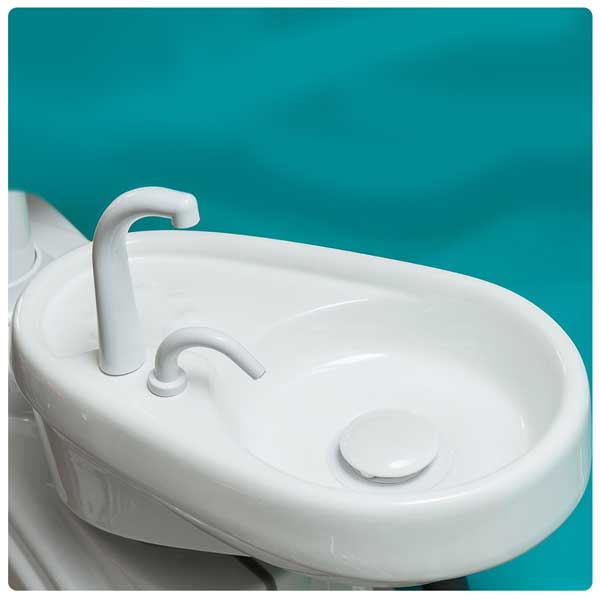

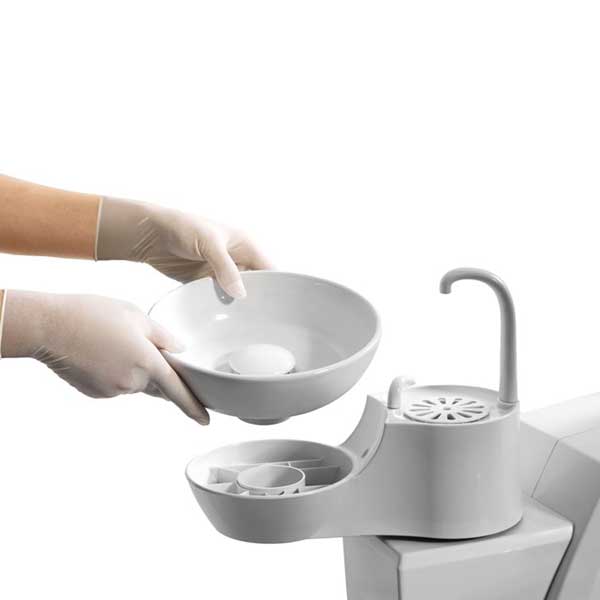

Устройство стоматологической установки и оборудования, стоматологическая плевательница

Устройство стоматологической установки и оборудования, стоматологическая плевательница

Слюнооотсос / аспиратор и стоматологический пылесос - технически очень схожие системы и могут быть подключены иногда даже к одному компрессору (но чаще все-таки для этих инструментов используются разные блоки).

Системы слюноотсоса можно встретить гораздо чаще, она есть во многих установках. В то же время, применяется и портативная система, технически не являющаяся часть. установки.

Как устроен слюноотсос

В состав слюноотстса входит непосредственно сам компрпессор, обеспечивающий подачу вакуума / аспирацию, система трубок, фильтров, клапанов, силовая часть, собственная панель управления, система подключения в общую систему стоматологической установки.

стационарные или поворотные раковины/плевательницы также есть сейчас в большинстве установок, но по стандарту допускается их замена на одноразовые почкообразные емкости.

Устройство бестеневой лампы за исключением способа ее крепления к самой стоматологической установке и возможности управления с общей панели ничем не отличается от обычных бестеневых медицинских ламп.

В стоматологических компрессорах используется особый тип устройства стоматологического компрессора, позволяющий добиться максимальной тишины при его работе.

Устройство стоматологической установки и оборудования - стоматологический компрессор



Блок врача может быть оборудован дополнительными инструментами:

  • скалер (воздушный или электрический) — это аппарат, благодаря которому можно совершенно безболезненно проводить ряд стоматологических манипуляций, но главное — чистить эмаль от налета;
  • физиодиспенсер — это многофункциональный прибор, который может быть использован для решения многих хирургических и терапевтических функций, чаще всего для имплантологии.
  • Полимеризационные стоматологические лампы - для работы с особым типом стоматологических материалов, требующих полимеризации.

Дополнительное стоматологическое оборудование

Чтобы лечение было эффективным, необходимо провести правильную диагностику. Для этих целей используется большое разнообразие видов оборудования:

  • радиовизиограф представляет собой электронный прибор, который позволяет вывести рентгеновское изображение зуба прямо на компьютерный монитор, т. е. можно получить изображение почти в реальном времени;
  • системы, позволяющие проводить отбеливание зубов;
  • апекслокатор — это специальный инструмент, который используется для того, чтобы измерить протяженность корневых каналов.

Обязательно в стоматологическом кабинете используются стерилизаторы (автоклавы, сухожары, кварцевые установки) — оборудование, необходимое для удаления микроорганизмов со стоматологического инструментария.
