Если говорить о назначении есть 2 вида фантомов. Один из них выполняет роль диагностируемого органа, который служит для обучения врачей узд и второй для периодической проверки корректности визуализации УЗИ аппарата.
Фантомы для обучения и отработки навыков УЗД

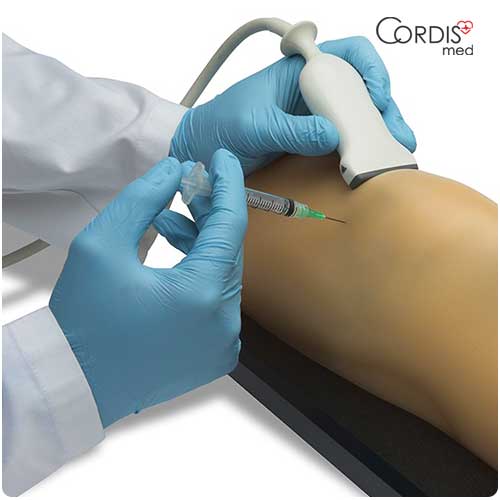

Существует множество видов учебных фантомов УЗИ, которые используются для обучения специалистов и демонстрации возможностей УЗИ сканера.
Виды фантомов УЗИ:
- Фантом, имитирующий голову новорожденного
- Фантом для исследования простаты

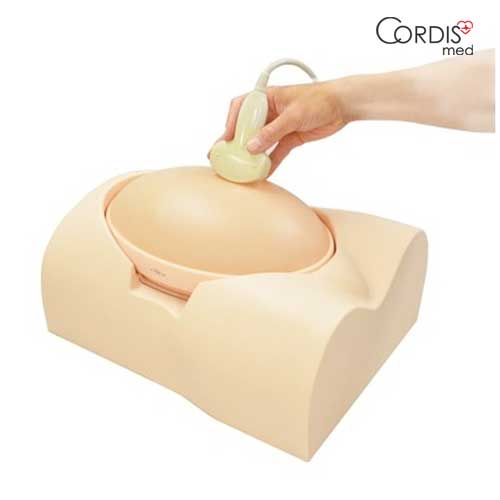

- Фантом для исследования молочных желез
- Фантом для исследования щитовидной железы
- Фантом для исследования мочевого пузыря
- Фантомы для исследования печени
- Фантом для исследования почек

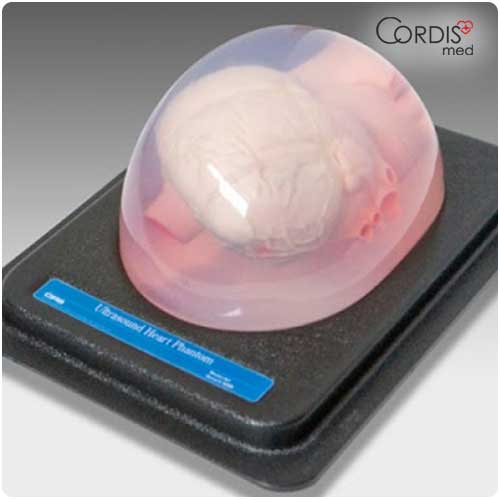

- Фантом для исследования сердца
- Различные абдоминальные фантомы
- Фантом для исследований органов малого таза

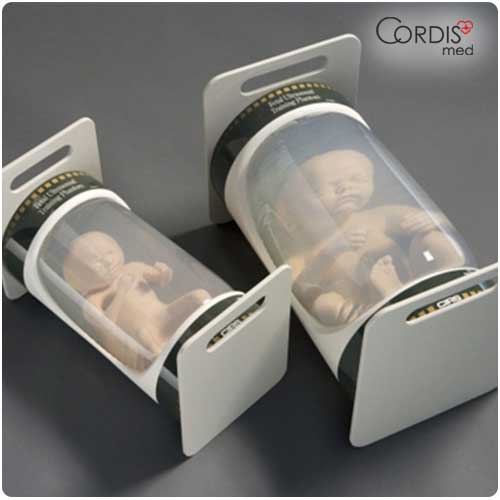

- Фетальные фантомы имитирующие развитие плода в утробе матери (20, 21, 36 недель)
Состав фантомов максимально приближен к свойствам биологической ткани человека.
Благодаря различным видам фантомов, становится возможным более качественное обучение специалистов УЗИ.
Фантом для диагностики УЗИ датчиков и аппарата
Важный тип фантомов для УЗИ, которые используются в основном инженерами для диагностики, наладки и ремонта оборудования.

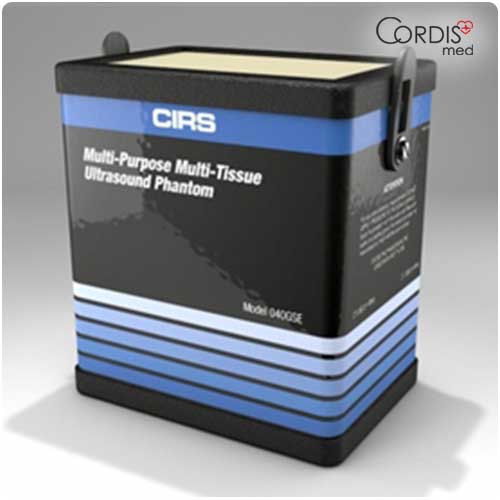

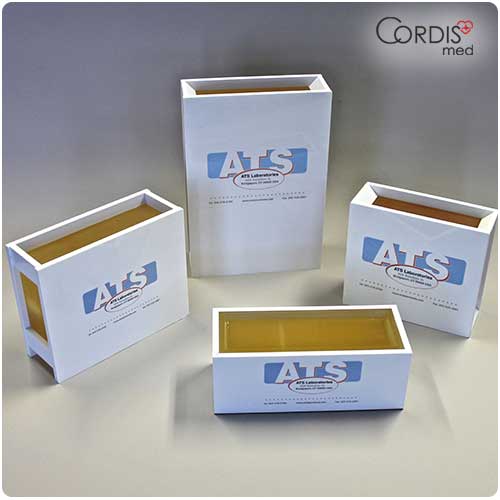

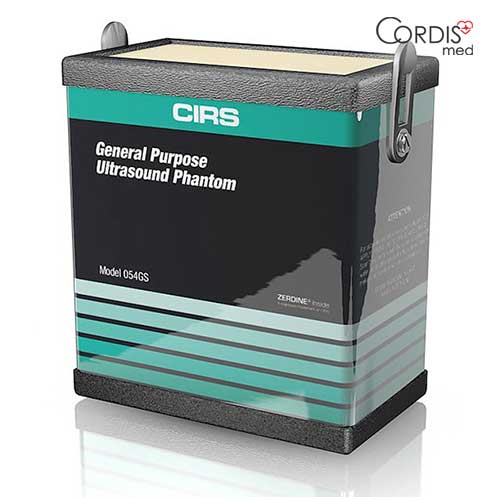

Технический фантом для УЗИ - современное оборудование, которое выполняет роль макета для диагностики корректности визуализации у сканеров УЗИ. Такие фантомы используются для проверки качества визуализации в момент технического обслуживания и после ремонта аппаратов и датчиков УЗИ, так как проведённые на них измерения предельно приближены к результатам измерений в клинической практике.
В комплекте с фантомом идет специализированный гель, который имитирует структуру тканей. Тканеэквивалентный гель создает более ровные фоновые структуры, а материал, который используется в геле, уменьшает рассеяние ультразвуковых волн на границе тканей. Данный гель абсолютно совместим с современными разработками и техникой в области тканевой гармоники. Также поверхность для сканирования фантома дополнена композитной пленкой, которая содействует передачи как можно большего количества ультразвуковых волн.

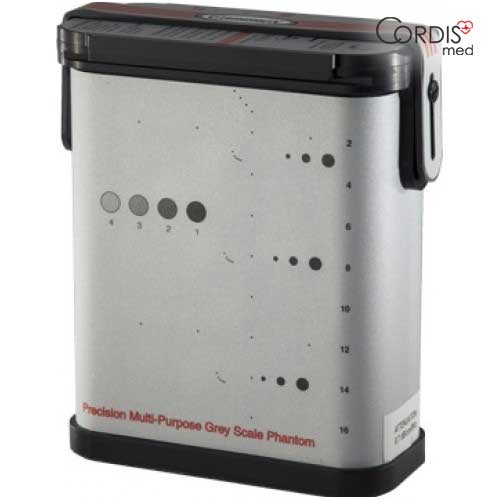

Многие фантомы включают в себя индикаторы для оценки осевого и поперечного разрешения, мертвых зон при диагностики кист, корректности вертикальных и горизонтальных измерений, а также сбалансированность изображения. Некоторые модели предусматривают треугольные мишени для определения качества УЗИ машин с высоким разрешением.
В фантоме присутствуют 2 особенные горизонтальные нити, которые располагаются в центральной части фантома. Они предназначены для позиционирования датчика и могут применяться как опорный маркер, который подтверждает проведение разных тестов в одном срезе. В момент, когда 2 нити подсвечены, можно говорить о том, что УЗИ датчик расположен перпендикулярно к области сканирования.
К сожалению, в России нет как таковой системы контроля технического состояния УЗИ аппаратов, так же как и нет методических рекомендаций по дезинфекции датчиков.
В других развитых странах ультразвуковое оборудование обязательно тестируется при вводе в эксплуатацию, проходит ежегодный контроль точности измерений и проверяется после проведения ремонтных работ.
- Для контроля доплеровских режимов часто используется фантом Gammex 1430 LE.
- Для контроля B-режима пользуется популярностью модель Gammex 405 GS LE.
