Матричные объемные УЗИ датчики

Матричные объемные УЗИ датчики - будущее ультразвуковых исследований

Технология появилась довольно давно и сейчас становится все более актуальной:

  • Дешевеет производство матричных кристаллов,
  • Совершенствуется программные алгоритмы обработки данных

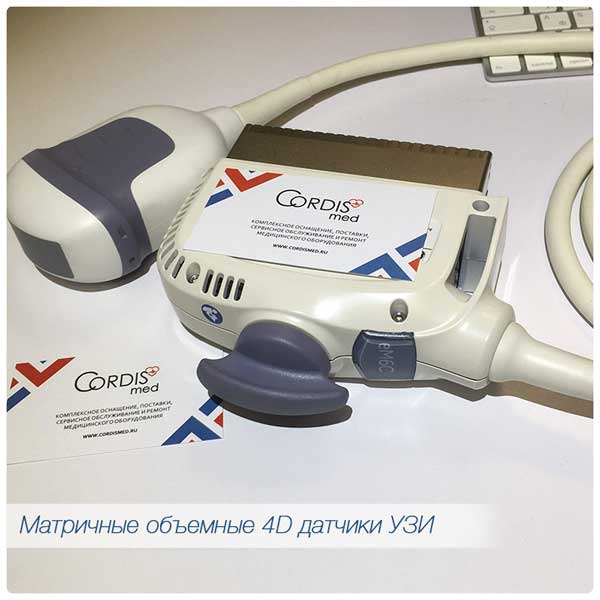

Матричные объемные (4D) УЗИ датчики

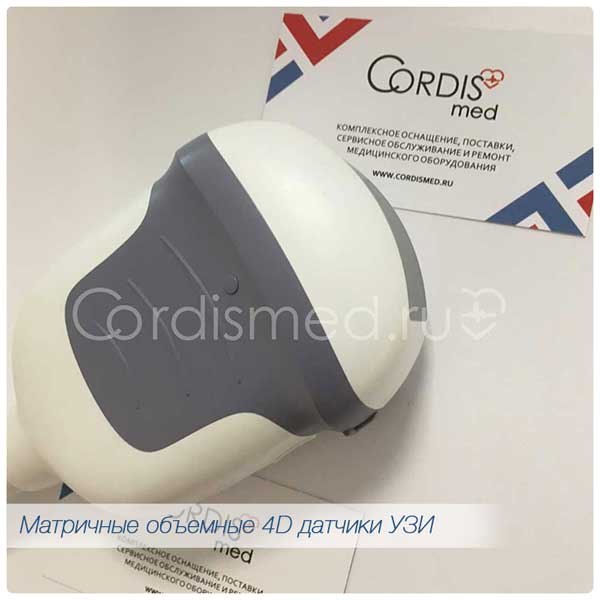

Матричные объемные (4D) УЗИ датчики

Матричные объемные (4D) УЗИ датчики

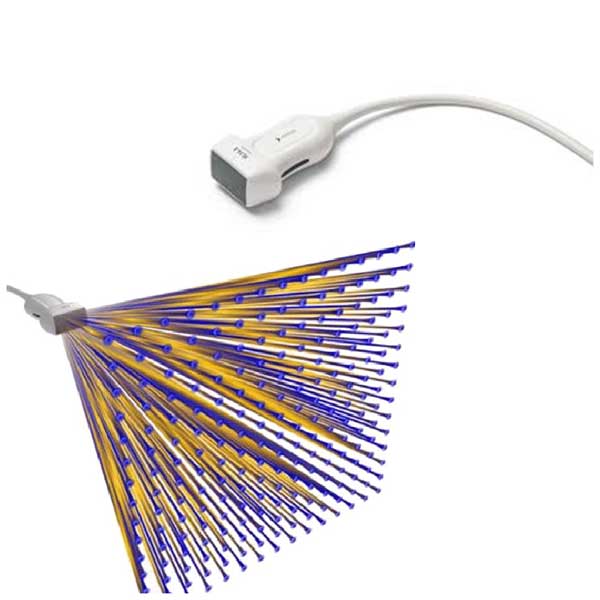

Суть матричного УЗИ в том, что элементы пьезокристаллов (излучатели ультразвука) расположены не в линию (для получения обычного среза в 2D датчике этого достаточно), а в виде двумерного массива-матрицы (по осям x и y)

Виды матричных УЗИ датчиков

Матричные датчики могут быть

Полуторамерными:

Вдоль длинной стороны сканирующего модуля примерно в 1,5 раза больше элементов (количество кристаллических ячеек 1,5:1 по x:y)

  • Такие матрицы дают хорошую глубину и четкость 2D срезов (в обычных режимах)

Двумерными (элементов по x и y примерно одинаковое количество. Физические размеры могут быть и как у обычного линейного или конвексного датчика, не обязательно модуль будет квадратным)

  • Двумерные матричные датчики используются для получения трехмерных изображений - чтобы совсем не запутаться в терминах, будем называть их объемными матричными датчиками.
  • Возможна работа в 3D и 4D
  • Возможен одновременный вывод на экран двух срезов - двух разных картинок (почти как в биплановых датчиках, но используется всего один коннектор и один сканирующий модуль - датчик легче, удобнее).

Матричные 4D датчики особенно активно используются в акушерстве, гинекологии, неонатологии для трехмерных исследований во время скрининга или при наблюдении новорожденных.

Преимущества

  • Датчик легче, компактнее, проще и удобнее классического 3D
  • Обеспечивает очень качественную визуализацию (еще и потому, что такие датчики используются на лучших экспертных аппаратах)
  • Нет движущихся элементов и жидкости внутри 3D купола - не возникает многих проблем обычных 3D датчиков с мотором, тросом, маслом и т.д. (но есть свои особенности).

Недостатки

  • Дороже стандартных 3D с движущимся механизмом
  • Сложнее устроен сам кристаллический модуль
  • Более серьезная нагрузка на кристаллы (нужно следить за состоянием датчика)
  • Возможен износ / деградация кристалла (но эти моменты сейчас лучше учитываются при производстве)

В корпусе присутствует жидкостная система охлаждения (ей может потребоваться ремонт).

В итоге преимуществ матричных 4D датчиков больше, чем недостатков

  • Со снижением стоимости их производства (и продажи) в будущем они получат еще большее распространение.
  • Важно! матричные датчики можно отремонтировать, как и любые другие
  • Мы занимаемся ремонтом матричных 4D УЗИ датчиков. Поможем устранить любую проблему. если она возникнет: от замены линзы, ремонта корпуса или замены модуля до ремонта кабеля, системы охлаждения и тд.

Обращайтесь - будем рады вам помочь!
