Нет изображения на УЗИ (не работает блок питания)

Как выглядит неисправность блока питания УЗИ аппарата

Проблема с блоком питания УЗИ может проявляться по-разному:

УЗИ аппарат не включается

Ничего не происходит при нажатии на кнопку питания

Один из самых очевидных вариантов, на практике встречается редко (точнее, редко в этом виноват только блок питания). Причиной могут быть и другие элементы, та же кнопка питания, основной сетевой кабель (и такое было в нашей практике), разъем на блоке. С высокой вероятностью дело именно в блоке (или в БП и других элементах).

УЗИ не работает в сложных режимах

Речь идет о режимах Цвета, доплера, 3D/4D. Аппарат также часто зависает при переходе в эти режимы.

При таком дефекте Неисправен может быть не только блок (но и смежные платы, отвечающие за соотв. режимы, или плата реле (селектор) БП является как правило инициатором таких комплексных проблем, то есть выходит из строя сам, и вызывает каскадный отказ всех связанных с конкретной нагрузкой плат и элементов.

почему такое поведение УЗИ аппарата может вызывать и блок питания?

• На сложные режимы требуются особые, более высокие напряжения, в целом - нагрузка на блок питания при работе в доплере или 3D намного выше, чем в обычном B-режиме.

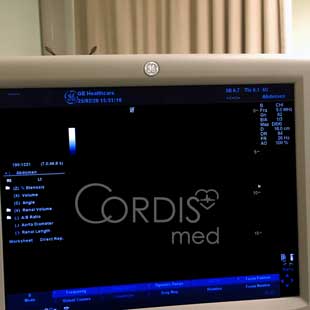

На экране УЗИ аппарата вообще нет изображения с датчика

Интерфейс (название датчика, параметры и навигация) виден. То есть аппарат вообще не получает информацию от кристаллов УЗИ датчиков (важно - во всех режимах и на всех датчиках). Такое возможно и по другим причинам, но самая вероятная - на кристаллы не подается высокое напряжение - то есть они вообще не работают именно потому, что частично не работает блок питания. Его “сил” хватает для того, чтобы включить аппарат и заставить его работать, а вот включить датчик - уже нет.

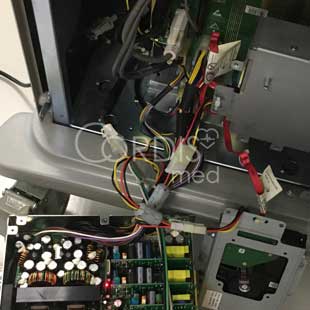

Что важно знать о ремонте БП УЗИ аппарата

Хорошие новости в том, что любую проблему с БП можно устранить даже без его замены, что очень существенно экономит деньги и сокращает сроки ремонта.

Частые вопросы и ответы о ремонте блоков питания УЗИ

Собрали краткий перечень вопрос-ответ (ЧаВо, FAQ)

Для качественного ремонта блока питания нужен аппарат УЗИ и датчик

Зачем?

Для правильного ремонта и полноценной проверки всех функций и напряжений отремонтированного БП необходим весь аппарат УЗИ, и как минимум один датчик.

Без подключенного датчика высоковольтные цепи блока питания не используются - скрытые дефекты и плавающие неисправности обнаружить крайне сложно.

Лучше отправлять на диагностику вместе с аппаратом все датчики, которыми вы пользуетесь

Зачем?

На разные датчики может подаваться разное напряжение для разных частот и режимов работы.

Можно ли отремонтировать блок питания отдельно от самого аппарата УЗИ?

Да, но это не так эффективно

Почему?

Восстановить БП можно и отдельно от аппарата, на специальном стенде, а вот полноценно тестировать отремонтированный блок крайне важно на аппарате, то есть в режиме реального времени со всеми возможными нагрузками.

Во первых, необходимо подключение датчиков, об этом мы писали выше, но в некоторых случаях и это не проблема - запуск высоковольтных цепей можно инициировать искусственно (не везде, и не всегда таким образом можно смоделировать все ситуации).

Можно ли работать на аппарате с частично неисправным блоком питания?

Нет, мы настоятельно не рекомендуем работать на аппаратах с подозрением на неисправность БП.

Почему?

Если не запускается какой-то один режим, или аппарат зависает / не включается / сам выключается только периодически, работать, казалось бы, можно.

Но это крайне опасно для остальных элементов аппарата.

Это важно потому, что, как мы писали выше, блок питания часто является только одним из неисправных элементов.

При отказе (поломке, неисправности) блока питания УЗИ по цепочке выходят из строя другие платы управления Front-End блока (той части аппарата, которая отвечает именно за ультразвук). Часто это происходит не сразу, а постепенно

• Неправильные сигналы и уровни напряжения выводят из строя цепи, которые не рассчитаны на такие нагрузки

В результате вместо ремонта блока питания потребуется еще и восстановление (или даже замена) 1-3 дополнительных плат, участвующих в обработке сигнала с датчика

Поэтому если вы подозреваете, что аппарат работает не так, как должен, или видите явную проблему - сразу обращайтесь к инженерам.

По возможности, желательно без крайней необходимости даже не включать такой (наполовину исправный) аппарат, хотя бы до первичной диагностики инженера (когда будет понятно, насколько такое состояние техники может навредить другим блокам и плитам УЗИ.

Почему БП выходит из строя, как этого избежать

В чем самые распространенные причины отказа блока питания УЗИ

• Использование неисправных датчиков - по обратной связи могут навредить БП
• Неправильное отключение и подключение датчиков - в этот момент возникают перегрузки, колебания параметров, защита не срабатывает
• Работа без источника бесперебойного питания подходящего типа - УЗИ чувствительны к качеству питания в бытовой сети, работа без ИБП с двойным преобразованием запрещена.
• Отсутствие технического обслуживания аппарата - перегрев и наличие пыли вызывают износ элементов и даже короткие замыкания в низковольтных цепях.

Все это существенно повышает риск выхода из строя не только блока питания, но и других элементов и частей УЗИ аппарата.

Чтобы продлить срок службы блока питания и УЗИ аппарата в целом, исключите эти пункты из ежедневной эксплуатации УЗИ:

• Следуйте рекомендациям производителей и инструкциям вашей сервисной компании
• Соблюдайте периодичность и регламент технического обслуживания
• Своевременно обращайтесь за диагностикой и ремонтом.

Если у вас остались вопросы, или вам нужна помощь с диагностикой и ремонтом блоков питания УЗИ аппарата (или любых других плат и элементов ультразвуковых сканеров) - будем рады вам помочь!
