Когда нужно менять подсветку монитора? Какие преимущества дает замена, насколько это выгодно? Отвечаем на популярный вопрос о ремонте мониторов УЗИ аппаратов

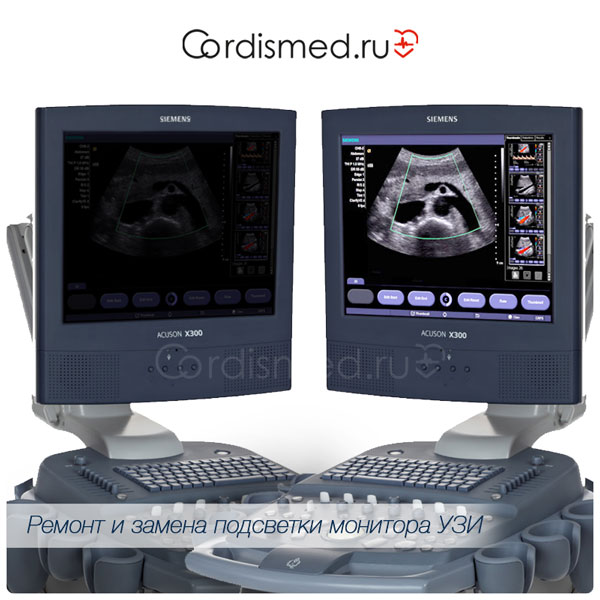

Почему возникает проблема – УЗ сканеры с очень тусклой картинкой на экране:
- Монитор работает, но днем (особенно в солнечный день) в помещении не хватает яркости экрана УЗИ, работать очень тяжело.
- Изображение подсвечивается неравномерно, экран мерцает.
- Подсветка слишком тусклая из-за неисправности монитора, картинка видна только с фонариком, работать невозможно вообще.
И в том и в другом случае необходимо какое-то решение проблемы с подсветкой. И решение, разумеется, есть.
Отметим, что сейчас мы говорим об УЗИ аппарата с плоскими LCD мониторами (у CRT-моделей с кинескопом принцип работы другой, также яркости там в большинстве случаев хватает)
В плоских мониторах УЗИ (как и в других аналогичных экранах) изображение формируется на довольно тонком активном слое, который дает хорошее качество картинки, цветопередачу и другие параметры, но не светится сам.
Сейчас существуют более дорогие технологии производства экранов (OLED и его развитие), где каждая точка дисплея светится сама (как отдельная лампочка), и освещать такой экран дополнительно не нужно, но технология на данный момент пока не применяется в медицинских дисплеях, в том числе и в УЗИ.
Для матриц даже самых современных LCD мониторов нужна дополнительная подсветка. Она может быть организована с помощью:
- миниатюрных ламп, установленных прямо в экране (сверху и снизу, или по краям)
- светодиодной (LED) ленты
И в том и в другом варианте нужны еще дополнительные элементы - драйверы - специальные платы для управления лампами / светодиодами
Почему на рабочем мониторе УЗИ не хватает (или нет) яркости?
Скорее всего, в LCD панели используется ламповая подсветка.
- Лампы частично выработали свой ресурс и светят более тускло - их яркости не достаточно, чтобы работать комфортно при хорошем освещении.
- Лампы или драйвер подсветки неисправны. Возможно, дона из двух ламп не работает (тогда вы можете видеть более яркую и и темную половину экрана).
- Обе лампы или лампы и драйвер полностью вышли из строя - подсветки нет совсем - изображение видно только, если направить на экран дополнительную лампу или мощный фонарь.
Как восстановить подсветку или увеличить яркость экрана УЗИ
- Заменить лампы подсветки на новые
- Восстановить драйвер (физическая плата управление лампами)
- Заменить лампы на светодиоды (необходима и замена драйвера на новый, работающий со светодиодами) - существенно, в несколько раз, увеличится максимальная яркость экрана.
- Восстановить электронику управления (драйвер и др. элементы) - если проблема уже на экране со светодиодной подсветкой - сами диоды выходят из строя намного реже.
Важно: При использовании светодиодной подсветки оптимальный уровень яркости, как правило, колеблется в пределах 70 - 100% При более низких значениях могут быть заметны мерцания экрана, и при длительной работе глаза будут уставать больше.
