Обзор фетальных мониторов Bionet Fetal Care

Фетальные мониторы Bionet FC

Фетальные мониторы Bionet Fetal Care – обновленная серия КТГ аппаратов производителя Bionet Medical (Южная Корея). В линейку входят два акушерских дородовых (антенатальных) фетальных монитора FC-700 и FC-1400 (базовый и расширенный варианты), а также промежуточная модель Fetal XP и фирменная центральная станция (центральная система мониторинга параметров матери и плода) FC Central II.




Фетальные мониторы Bionet




Обзор фетальных мониторов Bionet Fetal Care

КТГ аппараты Bionet отличаются традиционно высоким для Южной Кореи качеством и доступностью. При этом все системы серии Fetal Care обладают сбалансированными техническими характеристиками и широкими возможностями для своего класса.

Обновленные версии фетальных мониторов FC отличаются современным и эргономичным дизайном, применением автоматической аналитики, современной элементной базы и программных алгоритмов, существенно упрощающих работу специалиста.

Преимущества фетальных мониторов Bionet Fetal Care

Все оборудование серии Bionet Fetal Care построено на современной программно-аппаратной платформе с применением надежной электроники и интеллектуальных функций:

  • Автоматический анализ КТГ
  • Автоматическая калибровка измерений с ЧСС и ТОКО датчиков в режиме реального времени (непосредственно в процессе проведения исследования)
  • Объединение с фирменной централизованной системой контроля параметров матери и плода
  • Моментальный экспорт данных на USB в простом и понятном формате JPG (который можно использовать в любом ПО и просматривать на любом устройстве: ПК, ноутбуке, телефоне).
  • Передача данных по сети LAN или Wi-Fi (опция) на сопряженные устройства (рабочие станции - ПК, ЦСМ и пр.)
  • Наличие нестрессового теста (NST)
  • Внутренняя память фетальных мониторов до 72 ч записи исследований.
  • Возможность печати КТГ большого формата – до А4, что очень удобно при чтении результата.
  • Использование 2 типов бумаги (специализированная и обычная факсимильная - с автоматическим нанесением КТГ и сетки, что снижает затраты на расходные материалы).

В зависимости задач и бюджета в линейке КТГ аппаратов Bionet можно найти как мониторы начального уровня со всем необходимым для комфортной работы функционалом (FC 700 FetalCare), так и продвинутые модели с интеллектуальным автоматическим анализом КТГ, поддержкой мониторинга двойни, упрощающими работу алгоритмами (FC 1400 TwinView и Fetal XP).

Обзор фетальных мониторов Bionet Fetal Care

Все КТГ аппараты серии FetalCare используют единый стандарт датчиков.

Модельный ряд фетальных мониторов Bionet FC (Fetal Care)

  • Bionet FC-700 – одноплодный антенатальный фетальный монитор
  • Bionet FC-1400 TwinView – дородовой монитор матери и плода с функцией мониторинга двойни и автоматическим анализом КТГ
  • Bionet Fetal XP – компактный антенатальный монитор КТГ с откидным сенсорным дисплеем и возможностью мониторинга двойни.
  • FC Central II – Централизованная система контроля состояния матери и плода FC Central

Все современные КТГ аппараты Bionet Fetal Care опционально подключаются к фирменной системе Central II (до 16 фетальных мониторов в единой проводной или беспроводной / смешанной локальной сети).

Фетальный монитор Bionet FC-700

Базовый фетальный монитор Bionet FC-700 (Fetal Care) в классическом корпусе с небольшим индикаторным дисплеем и полноформатным встроенным принтером А4 предоставляет весь необходимый функционал для мониторинга одноплодной беременности.

Особенности и преимущества фетального монитора Bionet FC-700

Фетальный монитор BIonet FC-700 подойдет, если у вас нет необходимости в мониторинге двойни и вы готовы пользоваться аппаратом с полноценным выводом информации исключительно на печать (без полноформатного дисплея). При этом функционал аппарата никак не урезан и не уступает в плане измерений и автоматического анализа старшим моделям серии Bionet Fetal Care.

При использовании FC-700 есть возможность печати на стандартной факсимильной бумаге, что существенно снижает стоимость процедуры, так как позволяет экономить средства на сравнительно дорогостоящих расходных материалах.

Обзор - Фетальный монитор Bionet Fetal Care FC-700

Формат встроенного в корпус фетального монитора принтера - А4. Печать такого большого формата довольно редко встречается во встроенных термопечатающих системах (аналогичные возможности обычно предоставляют только мониторы с подключением внешних лазерных офисных принтеров).

Автоматический анализ КТГ и нестрессовый (NST) тест на фетальном мониторе Bionet FC-700

При доступной цене и простейшем внешнем виде модель FC-700 в обновленном варианте уже располагает возможностями по автоматическому анализу КТГ и проведению нестрессового теста NST - результаты авторасшифровки КТГ и NST выводятся на печать каждые 10 минут.

Подробные технические характеристики фетального монитора Bionet Fetal Care FC-700

Параметр

Значение характеристики

Измерение ЧСС плода (плодов)

Режим работы: Импульсный доплер

Ультразвуковая частота: 1.0 МГц

Режим регистрации: автокорреляция

Диапазон измерений: 50 ~ 240 уд./мин. ±1 уд./мин.

Интенсивность (Мощность) УЗ: 0.87 мВ/см2

Чувствительность сенсора: 95 дБ на 150 мм

Датчик движения плода

Тип сенсора: импульсный доплеровский датчик

Принцип регистрации движений плода:

① Всплески на графике с УЗ датчики передают относительную интенсивность и продолжительность активности плода.

② автоматическая установка отметок на графиках ЧСС и активности плода при выходе параметров за указанные пределы.

Дисплей

Два отдельных 7-сегментных индикатора (ЧСС, ТОКО)

Управление

Горячие клавиши, переключатели

Настройки: Верхние/нижние пределы значений для ЧСС и ТОКО

Скорость печати

Вывод сетки (при использовании факсимильной бумаги)

Контрастность печати

Автоматически период печати (при NST тесте)

Время / дата

Движение плода Выкл/Движение плода по данным ТОКО и доплеру/ Доплер

Настройки распознавания движения плода

Демо-режим% Вкл/Выкл

Номер кровати (места пациента)

запуск КТГ (Вкл/Выкл)

Автоматический анализ КТГ

Вывод на печать каждые 10 минут

"Средняя базовая линия ЧСС

Число маточных сокращений

Число акцелераций

Число децелераций

- брадикардия на высоте сокращения пуповины у плода.

- брадикардия в начале сокращения пуповины у плода.

- брадикардия при сокращении пуповины у плода.

Тахикардия (умеренная, сильная)

Брадикардия (умеренная, сильная)

Результаты анализа электрокардиографии плода распечатываются каждые 10 мин (среднесрочный анализ)"

Сокращеие матки

Тип сенсора: Внешний тензометрический датчик

Частота: DC ~ 0.5 Hz

Автоматическая установка нулевой отметки (базовой линии)

Диапазон измерений: 0 ~ 99 ед.

Скорость печати

1,2,3 см/мин. 30 см/мин. 20 см/мин.

Тип печати

Термопечать (встроенный термопринтер)

Разрешение: 8(вертикальное)/10(горизонтальное) точек/мм

Автоматическая подача бумаги

Печать сетки: Вкл/Выкл

Уровень контраста: 1, 2

Автоматический период печати: 0, 10, 20, 30, 40, 50, 60

Вывод активности плода: Вкл/Выкл

Питание

Комплектный блок питания BPM050S18F02 Bridge Power Corp.

Параметры питания: 100~240В, 50~60Гц, 1.5A

Выходная мощность блока питания (для фетального монитора) 18В, 2.8A

Тип аккумулятора

-

Емкость аккумулятора

-

Архив хранения данных

-

Требования к условиям эксплуатации

• Рабочая тепература: 10°C - 40°C

• Температура хранения: - 10°C - 60°C

• Относительная влажность при работе: 30% - 85%

• Относительная влажность при хранении: 20% - 95%

• Давление окружающей среды при работе: 70 -106КПа (700 - 1060 мБар)

• Давление окружающей среды при хранении: 50 - 106 КПа (500 - 1060 мБар)

Габариты Ш х В х Г

296 х 305,5 х 92,5 мм

Вес

2.9 кг

Световая индикация

ЧСС (Зеленый- стабильный, красный - нестабильный)

Индикация тревоги Вкл/Выкл

Индикация печати Вкл/Выкл

Состояние питания (Зеленый светодиод)

Звуковая индикация

Доплеровский звуковой сигнал ЧСС (8 уровней регулировки)

Звуковая индикация тревоги

Инвормационные звуковые сигналы: Обрыв сигнала датчика, наличие бумаги, Настройка хранилища

Окончание нестрессового теста NST

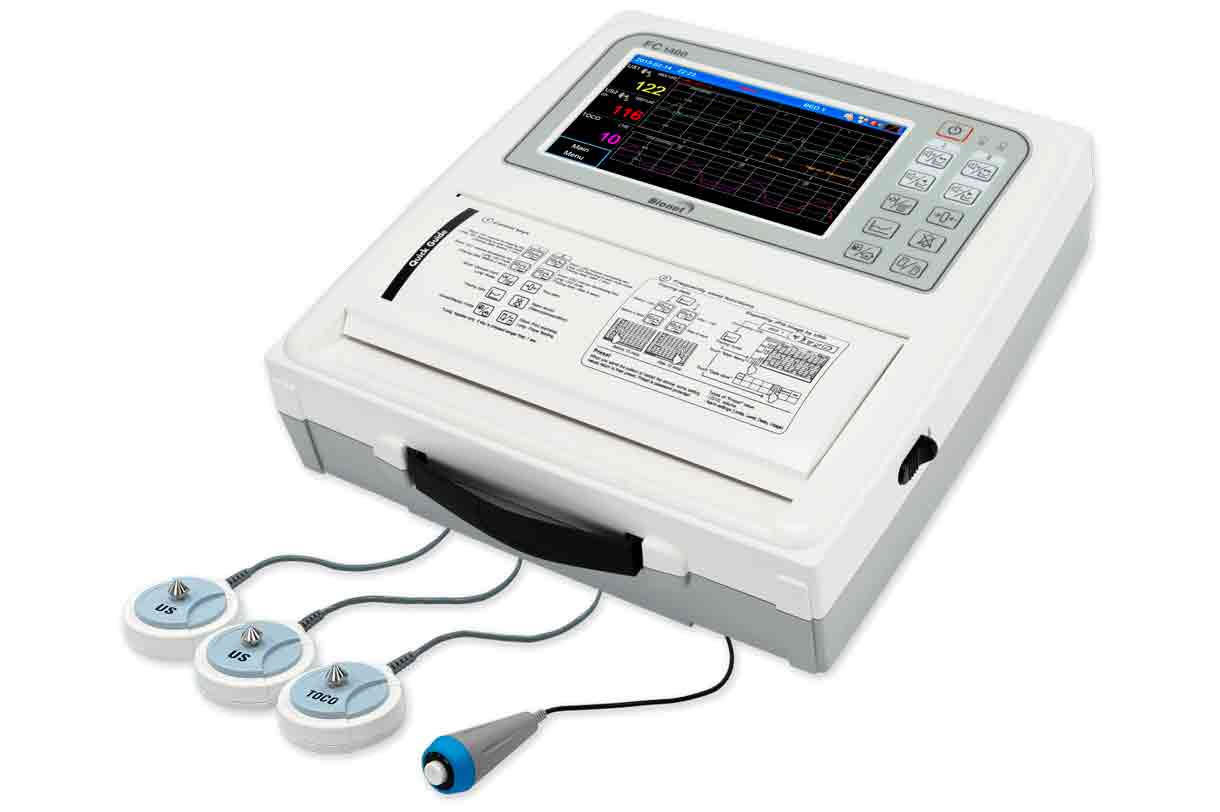

Фетальный монитор Bionet FC-1400

Многопараметрический фетальный монитор матери и плода Bionet TwinView FC-1400 – актуальная модель КТГ аппарата Бионет с автоматическим анализом и расшифровкой, высокой точностью получаемых сигналов.

Преимущества и особенности Bionet Fetal Care FC-1400 TwinView

По сравнению с FC-700 вариант FC-1400 является более продвинутым и обладает не только необходимым функционалом, но и расширенными возможностями по автоматической оценке получаемых показаний, встроенной системой калибровки.

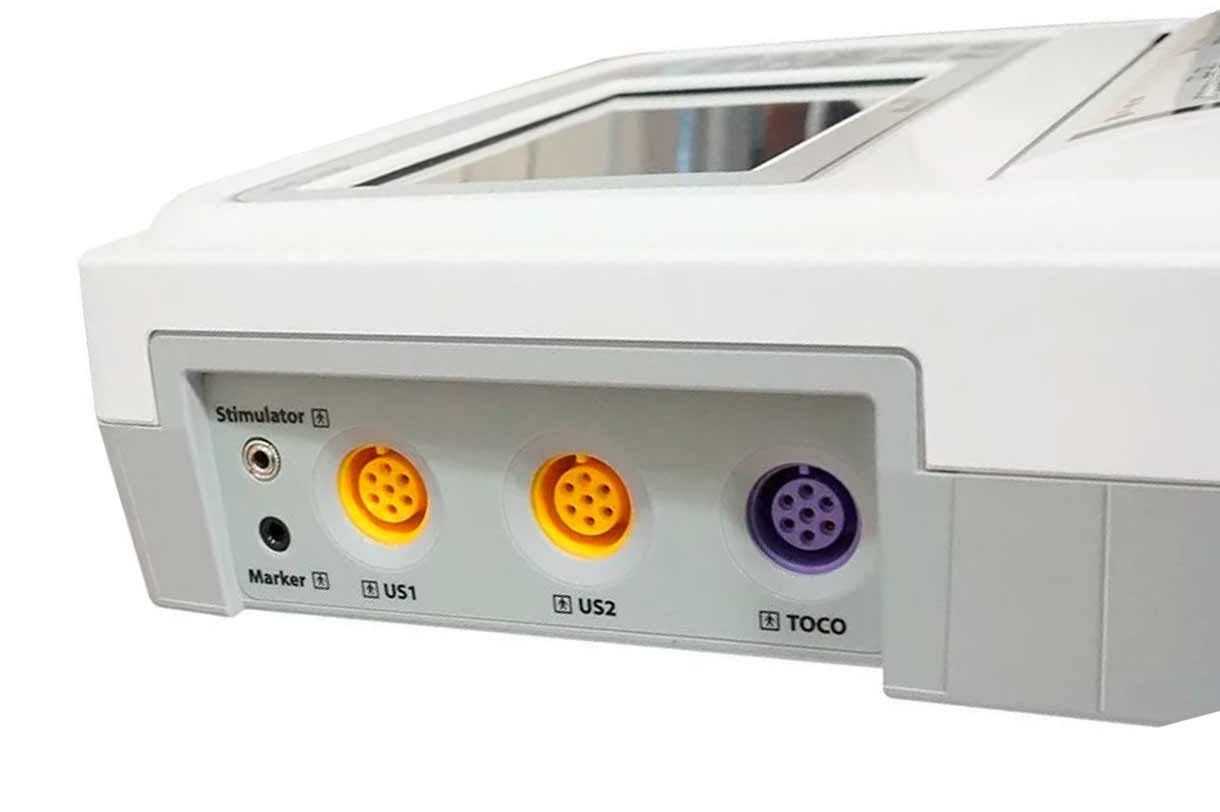

Отличительная особенность модели FC-1400 TwinView – стационарный (более габаритный по сравнению с другими моделями серии) корпус и возможность мониторинга двойни.

Обновленная версия монитора Fetal Care FC-1400 работает с универсальными 9-кристальными датчиками Bionet, что гарантирует минимальное количество помех, а встроенная в автоматически алгоритмы система контроля, калибровки и автоматического устранения артефактов сводит количество вредной информации к минимуму, предоставляя качественный и точный сигнал, адекватную реальной ситуации кривую тренда и возможность своевременно реагировать на состояние пациентки и плода, корректировать тактику ведения беременности и оказывать необходимую помощь.

Фетальный монитор Bionet Fetal Care TwinView FC-1400

Интеллектуальные функции Bionet FC-1400 также включают в себя автоматическое распознавание движения плода и установку базовой линии ТОКО датчика.

Подробные технические характеристики Bionet FC-1400 TwinView

Параметр FC-700

Значение / описание

Измерение ЧСС плода (плодов)

Тип: Ультразвуковой доплеровский датчик

Метод корреляции и распознавания: Автокорреляция

Диапазон измерений ЧСС: 50~210 уд./мин.

Точность измерений: 120~160 уд./мин. ±1 уд./мин.

Свойства УЗ датчика ЧСС

Режим работы: Импульсный доплер

Активный элемент: 9 кристаллов

Ультразвуковая частота: 1.0 МГц

Частота повторения импульсов: 3 МГц

Интенсивность (Мощность) УЗ: < 10мВ/см2

Дисплей

7” широкоформатный, цветной, сенсорный (800 X 480), встроенный в корпус

Управление

Сенсорный дисплей, горячие клавиши

Автоматический анализ КТГ

Средняя базовая линия ЧСС

Число маточных сокращений

Число акцелераций

Число децелераций

- брадикардия на высоте сокращения пуповины у плода.

- брадикардия в начале сокращения пуповины у плода.

- брадикардия при сокращении пуповины у плода.

Тахикардия (умеренная, сильная)

Брадикардия (умеренная, сильная)

Результаты анализа электрокардиографии плода распечатываются каждые 10 мин (среднесрочный анализ)

Сокращение матки

Тип сигнала: с внешнего датчика

Контроль считывания: Быстрая активация / Автоматическая установка нуля (базовой линии)

Measurement range : 0~99

Скорость печати

1,2,3 см/мин.

30 см/мин.

20 см/мин.

Тип печати

Термопечать (встроенный термопринтер), автоматическая подача бумаги

Питание

100~240В, 50~60Гц, 1.5A

Тип аккумулятора

Литий-ионный

Емкость аккумулятора

4 ч (зарядка)

2 ч (работа от аккумулятора)

Архив хранения данных

Сохранение 72 ч.

Требования к условиям эксплуатации

• Рабочая тепература: 10°C - 40°C

• Температура хранения: - 10°C - 60°C

• Относительная влажность при работе: 30% - 85%

• Относительная влажность при хранении: 20% - 95%

• Давление окружающей среды при работе: 70 -106КПа (700 - 1060 мБар)

• Давление окружающей среды при хранении: 50 - 106 КПа (500 - 1060 мБар)

Габариты Ш х В х Г

296 x 305 x 97 мм

Вес

2.9 кг

Параметры системы сигнализации (тревог)

Система тревоги по-умолчанию: Вкл.

Параметры (пределы) тревог: 160, 120

Уровень системы сигнализации: Medium

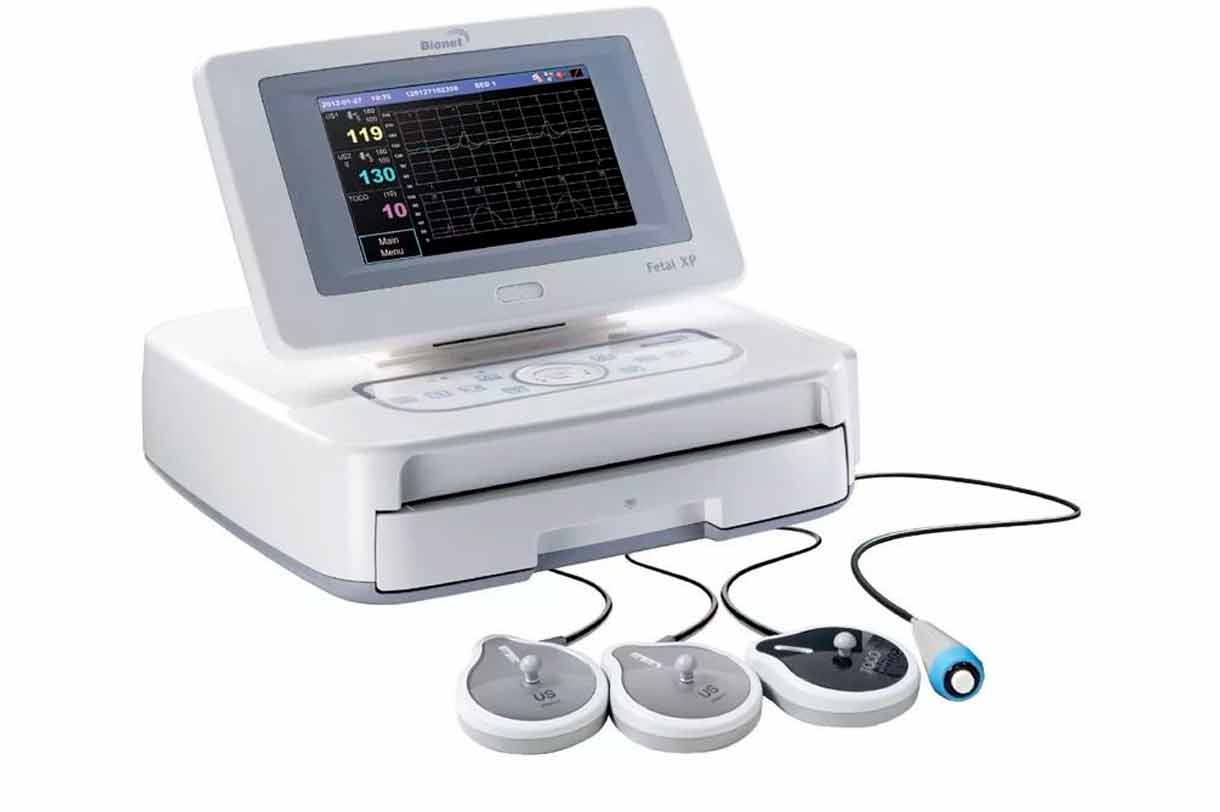

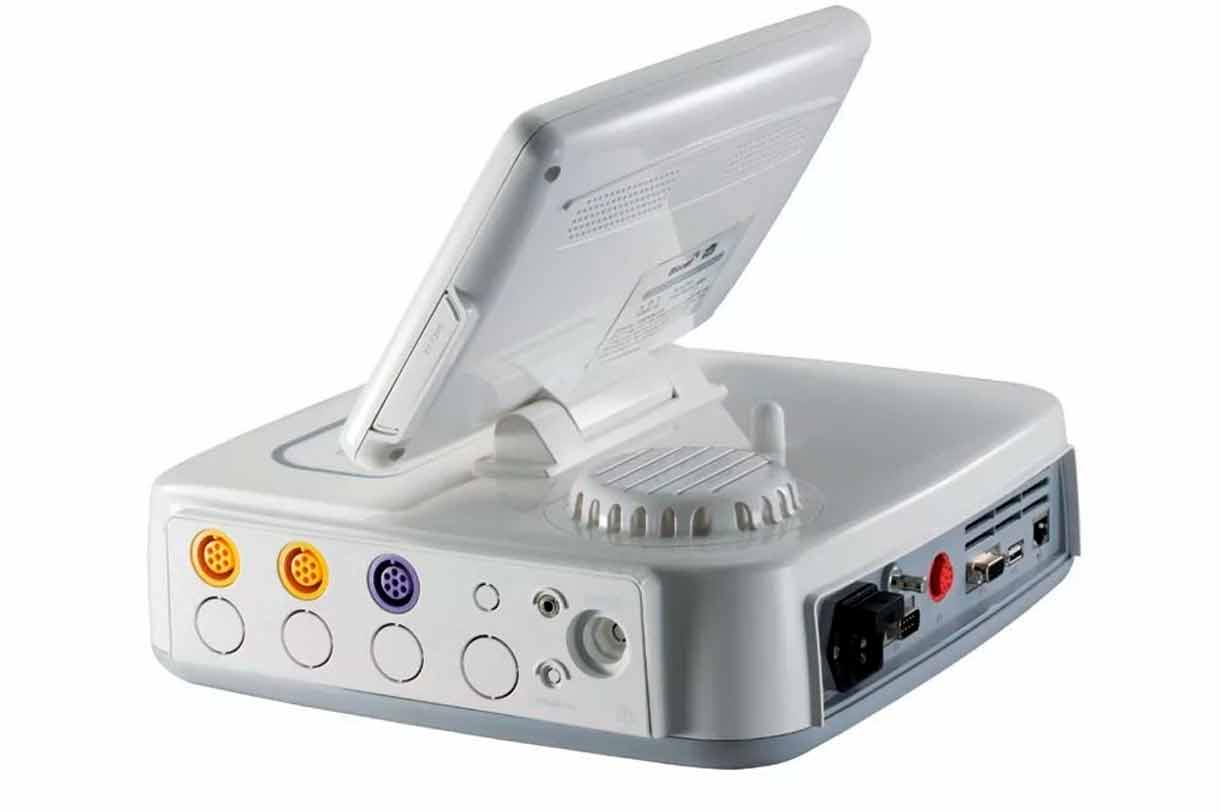

Фетальный монитор Bionet Fetal FX

Bionet Fetal FX – универсальный фетальный монитор в современном и эргономичном корпусе с расширенными возможностями регистрации параметров матери и плода, автоматическим анализом КТГ и широким спектром применения. Fetal FX появился в линейке Bionet FC как более совершенная версия аппарата FC-1400.

Их возможности и функции по регистрации и обработке сигналов совпадают. Аппараты отличаются дизайном, объемом доступной памяти для архива исследований и автономностью.

Обзор фетальных мониторов Bionet Fetal Care Fetal XP

Сходства и отличия Bionet FC-1400 и Fetal FX

Параметр

Bionet Fetal FX

Bionet FC-1400

Класс

Продвинутый / экспертный

Продвинутый / экспертный

Мониторинг двойни

Автоматический анализ КТГ

Регистрируемые параметры

ЧСС плода с автокорректировкой в диапазоне 50~210±1 уд./мин, Датчик 1МГц, мощность <10мВт/см2

Активность плода

Сокращение матки 0~99 (с автокорректировкой)

Корпус

Портативный 303 x 300 x 244, 4.7кг

Габаритный 296 x 305 x 97, 2.9 кг

Дисплей

Откидной, с изменяемым углом наклона 800 х 480 px

Стационарный, встроен в корпус 800 х 480 px

Управление

Сенсорный дисплей, горячие клавиши для основных функций.

Сенсорный дисплей, горячие клавиши для основных функций.

Автономность (работа от аккумулятора)

5 ч.

2 ч.

Встроенный архив

480 ч.

72 ч.

Подключение к FetalCare Central II

Подробные технические характеристики фетального монитора Bionet Fetal XP

Параметр

Значение

Измерение ЧСС плода (плодов)

Тип: Ультразвуковой доплеровский датчик

Метод корреляции и распознавания: Автокорреляция

Диапазон измерений ЧСС: 50~210 уд./мин.

Точность измерений: 120~160 уд./мин. ±1 уд./мин.

Свойства УЗ датчика ЧСС

Режим работы: Импульсный доплер

Активный элемент: 9 кристаллов

Ультразвуковая частота: 1.0 МГц

Частота повторения импульсов: 3 МГц

Интенсивность (Мощность) УЗ: < 10мВ/см2

Дисплей

7” широкоформатный, цветной, сенсорный (800 X 480)

Управление

Сенсорный дисплей, горячие клавиши

Автоматический анализ КТГ

Средняя базовая линия ЧСС

Число маточных сокращений

Число акцелераций

Число децелераций

- брадикардия на высоте сокращения пуповины у плода.

- брадикардия в начале сокращения пуповины у плода.

- брадикардия при сокращении пуповины у плода.

Тахикардия (умеренная, сильная)

Брадикардия (умеренная, сильная)

Результаты анализа электрокардиографии плода распечатываются каждые 10 мин (среднесрочный анализ)

Сокращение матки

Тип сигнала: с внешнего датчика

Контроль считывания: Быстрая активация / Автоматическая установка нуля (базовой линии)

Measurement range : 0~99

Скорость печати

1,2,3 см/мин.

30 см/мин.

20 см/мин.

Тип печати

Термопечать (встроенный термопринтер), автоматическая подача бумаги

Питание

100~240В, 50~60Гц, 1.5A

Тип аккумулятора

Литий-ионный

Емкость аккумулятора

3 ч (зарядка)

5 ч (работа от аккумулятора)

Архив хранения данных

Сохранение 480 ч.

Требования к условиям эксплуатации

• Рабочая тепература: 10°C - 40°C

• Температура хранения: - 10°C - 60°C

• Относительная влажность при работе: 30% - 85%

• Относительная влажность при хранении: 20% - 95%

• Давление окружающей среды при работе: 70 -106КПа (700 - 1060 мБар)

• Давление окружающей среды при хранении: 50 - 106 КПа (500 - 1060 мБар)

Габариты Ш х В х Г

303 x 300 x 244 мм

Вес

4.7кг

Параметры системы сигнализации (тревог)

Система тревоги по-умолчанию: Вкл.

Уровень сигнала тревоги: Средний

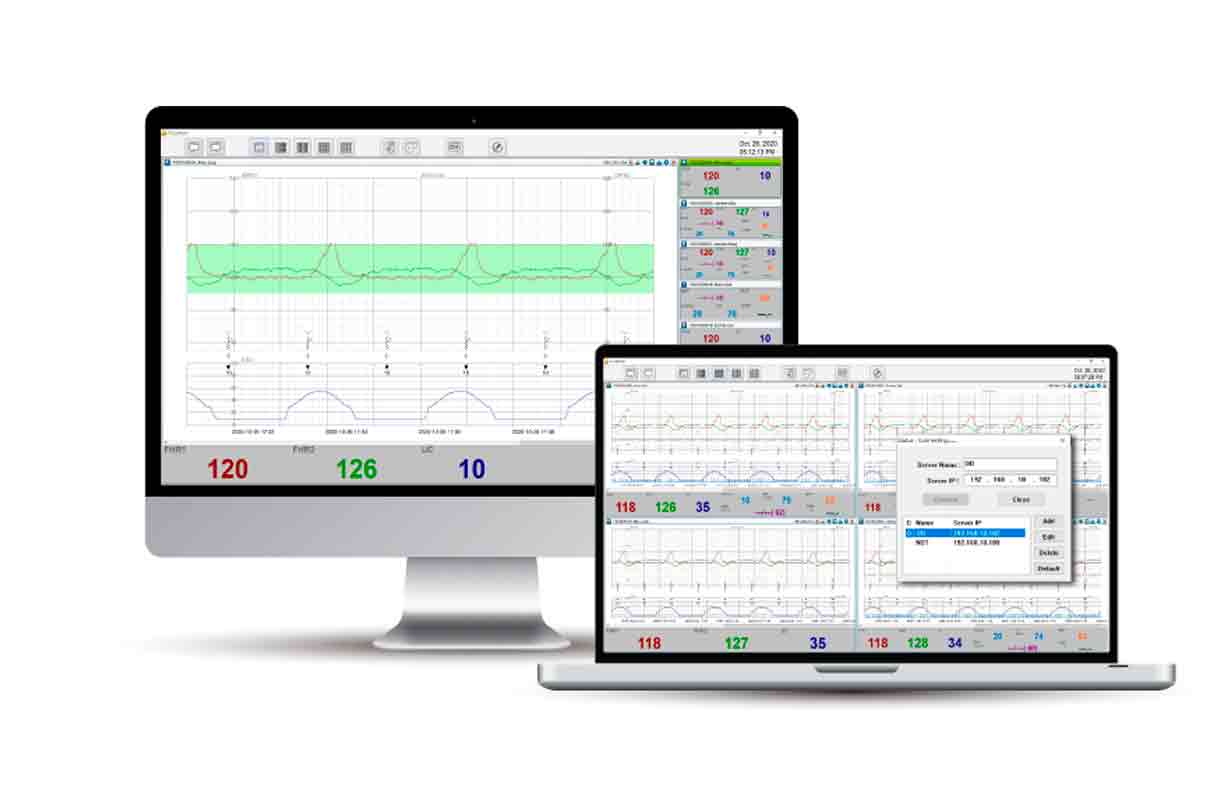

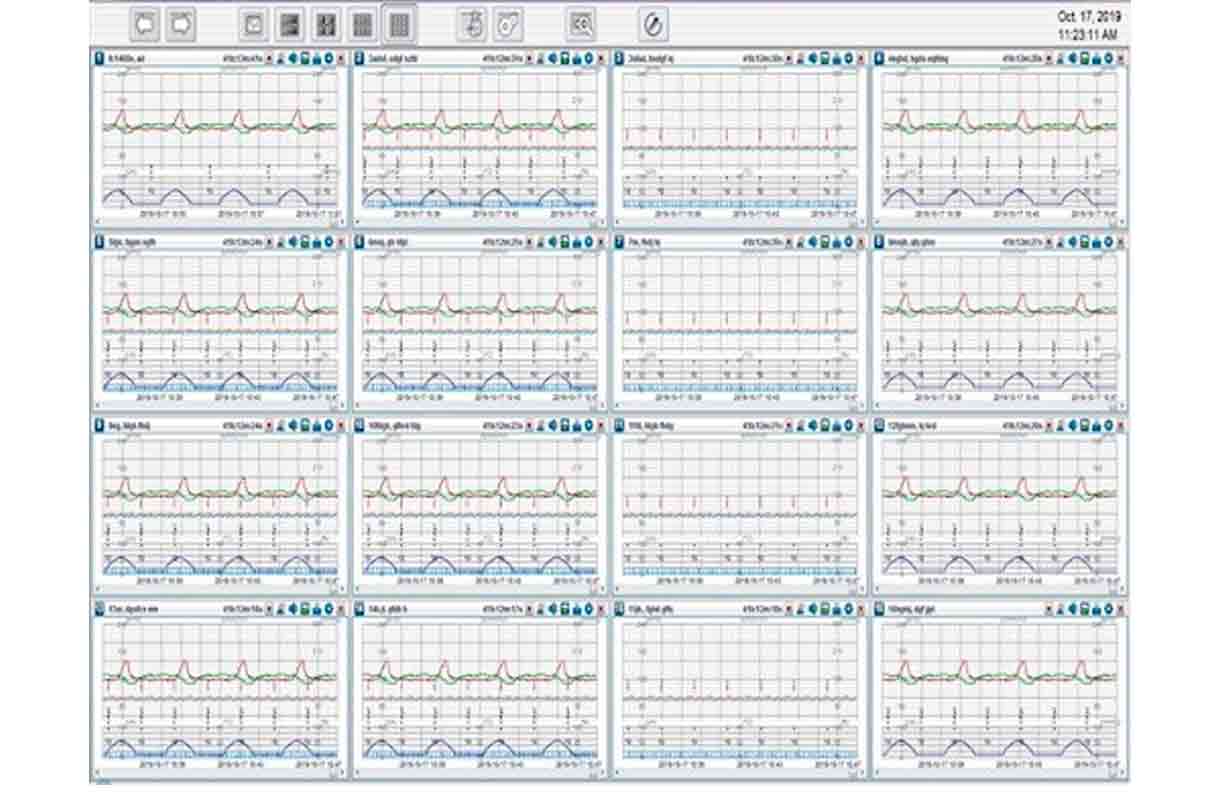

Центральная система мониторинга параметров матери и плода Fetal Care (FC) Central II

Фирменная центральная система наблюдения Bionet предназначена для объединения до 16 аппаратов серии Fetal Care в единую сеть сбора и обработки данных о пациентах.

Возможности ЦМС Fetal Care Central II

Фетальный монитор Bionet TwinView FC 1400 применяется для контроля состояния плода или плодов при одноплодной и двуплодной беременности (в КТГ аппарате присутствует функция мониторинга двойни).

Данные с датчика ЧСС (сердечный ритм) и ТОКО (активность сокращения матки) в реальном времени выводятся на встроенный LCD экран 4.7” 320х240 в числовом виде и в формате графиков - трендов.

Есть возможность отслеживания информации по исследованиям за последние 12 ч.

Центральная система мониторинга параметров матери и плода Fetal Care (FC) Central II

Универсальные технологии и особенности фетальных мониторов Fetal Care Bionet

Фирменные водонепроницаемые УЗ датчики ЧСС плода Bionet используют 9-кристальную базу и работают на частоте 1 МГц, что гарантирует стабильное получение данных высокой точности. Внешний тензодатчик (ТОКО) обладает высоким запасом точности при записи маточной активности.

КТГ в Bionet FC-1400, FC-700 и Fetal XP выводится на печать с помощью встроенного широкоформатного принтера A4 на диаграммной бумаге соответствующего формата со скоростью печати в 1-12.5 см/мин (до 50 см/мин в режиме высокой скорости печати).

Опционально для аппаратов серии доступна транспортировочная тележка и подключение к центральной системе мониторинга Fetal Care.

Центральная станция Fetal Care позволяет следить в условиях больницы за 8-ю пациентами одновременно. Её уникальная способность обработки данных позволяет эффективно отслеживать изменение состояния, экономя время и денежные средства.




Выбрать фетальный монитор Bionet






Фетальные мониторы Bionet – вариант сбалансированных технических характеристик, дизайна и цены. Системы подходит для использования в гинекологических кабинетах, перинатальных центрах и родильных домах. Благодаря компактному, эргономичному дизайну фетальные мониторы Bionet одинаково удобны для работы в условиях стационарных медицинских учреждений, учреждений амбулаторного приема (женские консультации).

2022-07-04 14:47:27
0
64
Скачать документ №1: bionet-sravnenie-fetal.pdf

Комментарии:

Внимание: HTML символы запрещены!
Мною прочитаны и я даю согласие с документом
Политика конфиденциальности

Рекомендуемые статьи

Обзор фетальных мониторов Kernel

Обзор фетальных мониторов Kernel

Полный разбор фетальных мониторов Kernel Фетальные мониторы от китайской компании Kernel – это современные устройства, которые широко используются в области акушерства. Приборы позволяет максимально точно определять необходимые данные плода и матери, включая частоту сердечных сокращений, двигательную активность, сократительную деятельность матки и другие важные показатели. Компания Ker..

2019-05-30 16:30:42
0
587
Фетальные мониторы Sonicaid Team

Фетальные мониторы Sonicaid Team

Фетальные мониторы Sonicaid Team - это современная техника из Великобритании, которая используется для осуществления мониторинга основных физиологических параметров плода. Фетальные мониторы Sonicaid Team проводят точный и надежный мониторинг в предродовом (антенатальном) и родовом (интранатальном) периоде. Перейти в каталог мониторов Huntleigh Фетальные мониторы Sonicaid Tea..

2019-06-11 14:36:33
0
2971
Обзор фетальных мониторов Philips Avalon FM20 и FM30

Обзор фетальных мониторов Philips Avalon FM20 и FM30

Современные фетальные мониторы позволяют оперативно и легко получать весь срез нужной информации для проведения наблюдений или ухода за матерью и плодом. Фетальные мониторы Avalon производителя Philips (Нидерланды) – не исключение. Они оснащены цветными сенсорными экранами, что делает их удобными и простыми в использовании. Важно, что мониторы Avalon предна..

2019-06-14 12:25:40
0
1190
Фетальные мониторы Россия

Фетальные мониторы Россия

Всем известные производители фетальных мониторов General Electric, Huntleigh Healthcare, Philips - это бренды, которые завоевали мировую популярность благодаря своим инновационным методам исследования и запатентованным конструкторским решениям. У GE - это высокочувствительные и надежные датчики Nautilus, у Philips - системы Avalon CTS и OB TraceVue. А Huntleigh Healthcare может похв..

2019-06-17 16:25:36
0
1569
Фетальные мониторы Comen

Фетальные мониторы Comen

Как выбрать фетальный монитор Comen Фетальные мониторы Comen предназначен для отслеживания состояния плода и матери как во время беременности, так и во время родов. С помощь монитора отслеживаются следующие показатели: Частота сердечных сокращений Артериальное давление Сокращение сердца плода Температуру тела Насыщение крови кислородом Движения плода Сокращение матки и т.д. ..

2022-06-20 13:31:34
0
46
Фетальные мониторы FM-20 на современном рынке КТГ аппаратов

Фетальные мониторы FM-20 на современном рынке КТГ аппаратов

Фетальные мониторы FM-20. Одно название - разные сегменты рынка На современном рынке акушерских систем есть сразу два популярных фетальных монитора с маркировкой FM-20 от совершенно разных производителей: Mediana и Philips Популярные фетальные мониторы FM-20     Philips Avalon FM-20 (Нидерланды)   Mediana FM-20 (Южная Корея) &n..

2022-06-23 00:20:13
0
49
