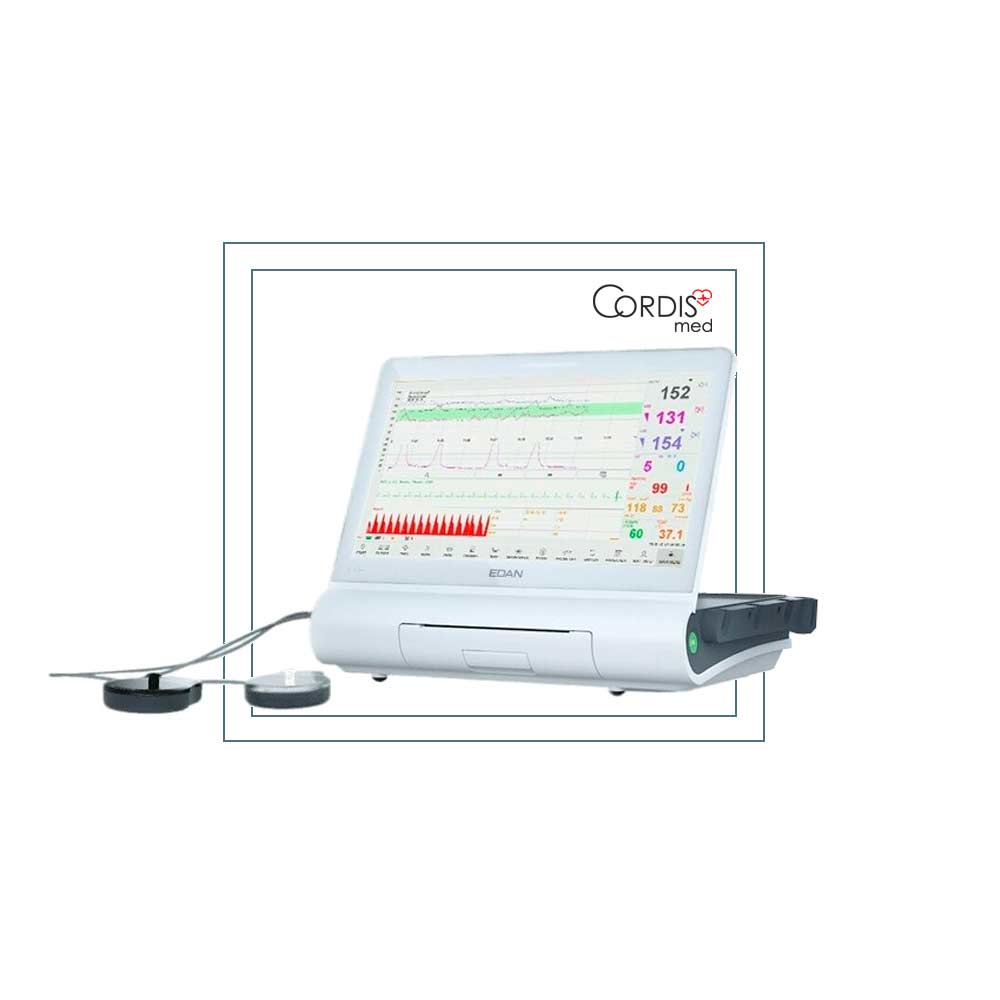

Фетальный монитор Edan F15

В наличииF15 EDAN

Цена по запросу

Edan F15 – портативная система, фиксирующая состояние матери и плода в режиме реального времени в период беременности и родов с использованием высокочастотных ультразвуковых датчиков со встроенным термопринтером и сенсорным экраном.

Запрос КПКомплектация и точная стоимость

Видео по теме

2 ролика

Больше видео, сравнения и секреты оборудования в наших каналах

Секреты, обзоры и советы по выбору

Заходите →

Получить консультацию специалиста

по гинекологическому оборудованию

Telegram Max ВКонтакте

+7 (499) 110-03-10доб. 100 gyn@cordismed.ru

Все характеристики →

Описание

Edan F15 — это фетальный монитор, предназначенный для оценки состояния одного, двух или трёх плодов в анте- и интранатальном периодах, а также мониторинга физиологических показателей матери.

Преимущества

Edan F15 — монитор матери и плода нового поколения, ставший дальнейшим развитием модели F9. По сравнению с ней он получил расширенный функционал и улучшенную эргономику, благодаря чему акушер-гинеколог сможет решать ещё большее количество задач с меньшими затратами времени и сил.

Диагностика

Мониторинг тройни. Возможность единовременного подключения до трёх ультразвуковых датчиков позволяет работать в том числе и с пациентками с многоплодной беременностью
Регистрация шевелений плода в ручном и автоматическом режимах. Фиксировать эпизоды двигательной активности плода может как сама пациентка, используя специальный маркер (режим MFM), так и автоматика монитора, выявляющая телодвижения плода посредством обработки сигналов, регистрируемых ультразвуковыми датчиками (режим AFM).
Интранатальное мониторирование. Модуль пЭКГ-ВМД (dECG-IUP), к которому подключаются спиральный электрод и внутриматочный датчик-катетер, позволяет инвазивно регистрировать ЭКГ плода и измерять сократительную активность матки непосредственно в процессе родов, чтобы точнее отслеживать любые изменения в состоянии ребёнка.
Измерение материнской ЧСС. По умолчанию прибор способен регистрировать не только ЧССп, но и материнскую ЧСС с помощью муфты с электродами, устанавливаемой на TOCO-датчик.
Мониторирование материнских показателей. При необходимости к устройству можно подключить ЭКГ-электроды, датчики пульсоксиметрии (SpO2) и термометрии и манжету для измерения артериального давления (НИАД), чтобы комплексно отслеживать изменения в состоянии матери.
Стимулятор плода. Для простоты проведения нестрессовых тестов вы можете подключить к монитору виброакустический стимулятор, позволяющий вывести плод из состояния сна.

Анализ

Комплексное отображение параметров. На дисплее монитора совместно отображаются числовые значения показателей, кривые, отображающие динамику их изменений, а также тревожные сигналы, предупреждающие о выходе параметров за нормативные пределы или о возникновении технических проблем. В число показателей, которые могут выводиться на экран, входят ЧССп — от 1 до 3 плодов, — TOCO, эпизоды шевелений плода, материнская ЧСС и мЭКГ, SpO2, НИАД и температура.
Три режима визуализации. Для удобства отслеживания изменения показателей пользователь может переключаться между тремя режимами визуализации: фетальным, матернальным и фетально-матернальным.
Анализ КТГ. При запуске функции автоматического анализа КТГ каждые десять минут кардиотокографирования система будет анализировать основные показатели и рассчитывать промежуточные параметры, включая базальный ритм, количество акцелераций и децелераций, а также краткосрочную (STV) и долгосрочную (LTV) вариабельность.
Сигнализация. При выходе показателей за пределы нормативных диапазонов или при выявлении подозрительных или угрожающих признаков монитор автоматически подаёт светозвуковой сигнал тревоги. Сигналы разделены на три уровня опасности и условия их срабатывания при необходимости могут перенастраиваться пользователем.

Обработка данных

Встроенный принтер. Интегрированный принтер печатает данные мониторинга в реальном времени, каждые 10 минут указывая промежуточные выводы по КТГ. При необходимости вы также можете подключить монитор к внешнему принтеру.
Передача данных. Вы можете переносить сохранённые данные на ПК, подключая внешние накопители через USB-порт.
Телемониторинг. Используя проводное соединение через кабель LAN или беспроводное соединение Wi-Fi, вы можете подключить устройство к центральной мониторинговой станции.

Эргономика

Высококачественная визуализация. Широкоформатный цветной экран с разрешением FullHD, в разы опережающий большинство аналогов по размеру диагонали, наглядно отображает весь комплекс показателей, считываемых монитором.
Сенсорное управление. Полностью сенсорное управление гарантирует быстрый доступ ко всем функциям и настройкам прибора.
Автономное электроснабжение. Встроенная аккумуляторная батарея обеспечивает до 2 часов непрерывной работы без подключения к сети.

Комплектация

Стандартные компоненты

блок монитора;
УЗ-датчик (US) — 2 шт.;
тензометрический датчик (TOCO);
муфта с электродами;
маркер событий;
прочие принадлежности, включая кабели, ремни, крепления и др.;
руководство пользователя.

Опции

дополнительный УЗ-датчик для мониторирования трёхплодной беременности;
виброакустический фетальный стимулятор;
модуль пЭКГ-ВМД со спиральным электродом и внутриматочным катетером — от 1 до 3 шт.;
ЭКГ-кабель на 3 отведения;
датчик-пульсоксиметр (SpO2);
манжета НИАД с патрубком;
датчик температурный;
настенное крепление;
мобильная тележка или стойка.

Технические характеристики

Кол-во мониторируемых плодов	до 3
Диапазон ЧСС	50-240 уд/мин
Частота сканирования	1 мГц
Диапазон TOCO	0-100
Регистрация шевелений плода	Ручная, автоматическая
Автоанализ КТГ	Расчёт базального ритма, числа маточных сокращений, количества акцелераций и децелераций, STV и LTV
Диапазон пЭКГ	30-240 уд/мин
Диапазон ВМД	0-100 мм рт. ст.
Диапазон мЭКГ	30-240 уд/мин
Отведения мЭКГ	3
Диапазон измерения SpO2	50-100%
Диапазон НИАД	40-270 мм рт. ст. (систолическое), 10-215 мм рт. ст. (диастолическое), 20-235 мм рт. ст. (среднее)
Диапазон температуры	0-50°
Встроенная память	До 500 записей по 24 часа
Диагональ экрана	15,6″
Управление	Сенсорный дисплей
Интерфейсы подключения	RS232, Ethernet, HDMI, USB, Wi-Fi
Встроенный принтер	Есть
Скорость печати	1, 2 или 3 см/мин (в реальном времени)
Аккумулятор	Есть
Время работы от аккумулятора	2 часа
Электропитание	100-240В, AC, 50/60 Гц
Габариты	390×295×85 мм
Масса	8 кг

Документация

Регистрационное удостоверение на фетальный монитор Edan F15 с принадлежностями. Скачать в PDF

Руководство по эксплуатации фетального монитора Edan F15. Скачать в PDF

Технические характеристики Фетальный монитор Edan F15

LTV/ДВВ	Есть
STV/KBB	Есть
Базальный ЧССП	Есть
Диагональ монитора	15,6"
Мониторинг ЧСС	50-240 уд/мин
Регистрация движений	Ручная, автоматическая
Токограмма (ТОСО)	Есть
