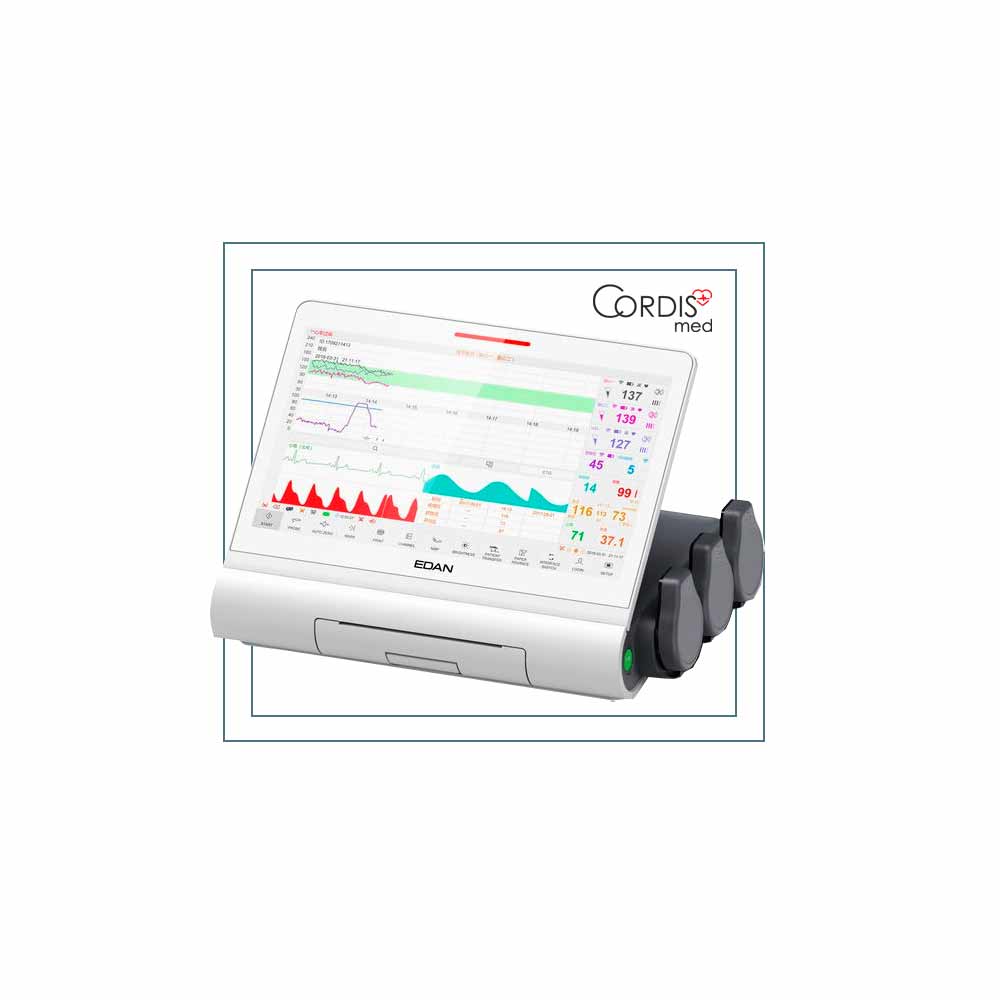

Фетальный монитор Edan F15 Air

Edan F15 Air — это фетальный монитор, предназначенный для оценки состояния одного, двух или трёх плодов в анте- и интранатальном периодах, а также мониторинга физиологических показателей матери. От базовой версии модели F15 модификация «Air» в первую очередь отличается использованием беспроводных датчиков.

Преимущества

Edan F15 — монитор матери и плода нового поколения, ставший дальнейшим развитием модели F9. По сравнению с ней он получил расширенный функционал и улучшенную эргономику, благодаря чему акушер-гинеколог сможет решать ещё большее количество задач с меньшими затратами времени и сил. Модификация «Air», в свою очередь, делает обследования ещё более простыми и комфортными как для врача, так и для пациента, за счёт полного перехода на беспроводные датчики.

Диагностика

• Мониторинг тройни. Возможность единовременного подключения до трёх ультразвуковых датчиков позволяет работать в том числе и с пациентками с многоплодной беременностью
• Регистрация шевелений плода в ручном и автоматическом режимах. Фиксировать эпизоды двигательной активности плода может как сама пациентка, используя специальный маркер (режим MFM), так и автоматика монитора, выявляющая телодвижения плода посредством обработки сигналов, регистрируемых ультразвуковыми датчиками (режим AFM).
• Интранатальное мониторирование. Беспроводной модуль пЭКГ-ПА (dECG-IA), к которому подключаются спиральный электрод и внутриматочный датчик-катетер, позволяет инвазивно регистрировать ЭКГ плода и измерять сократительную активность матки непосредственно в процессе родов, чтобы точнее отслеживать любые изменения в состоянии ребёнка.
• Измерение материнской ЧСС. По умолчанию прибор способен регистрировать не только ЧССп, но и материнскую ЧСС с помощью муфты с электродами, устанавливаемой на TOCO-датчик.
• Неинвазивное фетальное кардиографирование. Главным новшеством в модификации F15 Air стала функция неинвазивной регистрации фетальной ЭКГ (fECG). К беспроводному модулю FECG-TA, способному играть роль TOCO-датчика, подключаются ЭКГ-электроды. Будучи размещёнными на теле матери, они фиксируют совокупную электрическую активность, после чего алгоритмы обработки фильтруют её, разделяя сигналы на материнскую ЭКГ и ЭКГ плода. Данный метод мониторинга является крайне перспективным с точки зрения возможности комплексно оценивать состояние сердца плода.
• Телеметрический передатчик. Модификация F15 Air совместима с телеметрическим модулем FT20, способным регистрировать ЧССп как УЗ-датчик, а также обрабатывать данные от пульсоксиметра и манжеты для измерения НИАД, чтобы оценивать состояние матери.
• Стимулятор плода. Для простоты проведения нестрессовых тестов вы можете подключить к монитору виброакустический стимулятор, позволяющий вывести плод из состояния сна.

Анализ

• Комплексное отображение параметров. На дисплее монитора совместно отображаются числовые значения показателей, кривые, отображающие динамику их изменений, а также тревожные сигналы, предупреждающие о выходе параметров за нормативные пределы или о возникновении технических проблем. В число показателей, которые могут выводиться на экран, входят ЧССп — от 1 до 3 плодов, —  TOCO, эпизоды шевелений плода, материнская ЧСС и мЭКГ, SpO2, НИАД и температура.
• Три режима визуализации. Для удобства отслеживания изменения показателей пользователь может переключаться между тремя режимами визуализации: фетальным, матернальным и фетально-матернальным.
• Анализ КТГ. При запуске функции автоматического анализа КТГ каждые десять минут кардиотокографирования система будет анализировать основные показатели и рассчитывать промежуточные параметры, включая базальный ритм, количество акцелераций и децелераций, а также краткосрочную (STV) и долгосрочную (LTV) вариабельность.
• Сигнализация. При выходе показателей за пределы нормативных диапазонов или при выявлении подозрительных или угрожающих признаков монитор автоматически подаёт светозвуковой сигнал тревоги. Сигналы разделены на три уровня опасности и условия их срабатывания при необходимости могут перенастраиваться пользователем.

Обработка данных

• Встроенный принтер. Интегрированный принтер печатает данные мониторинга в реальном времени, каждые 10 минут указывая промежуточные выводы по КТГ. При необходимости вы также можете подключить монитор к внешнему принтеру.
• Передача данных. Вы можете переносить сохранённые данные на ПК, подключая внешние накопители через USB-порт.
• Телемониторинг. Используя проводное соединение через кабель LAN или беспроводное соединение Wi-Fi, вы можете подключить устройство к центральной мониторинговой станции.
• Перевод пациента. Модификация «Air» имеет функцию перевода пациента, позволяющая перенести данные о нём с монитора на монитора без прерывания самого процесса мониторинга.
• Датчики со встроенной памятью. В случае, если соединение датчиков с основным блоком будет прервано, они продолжат записывать данные в собственную интегрированную память, чтобы при повторной синхронизации перенести её в память самого монитора. Датчики способны хранить записи длиной до 15 минут.

Эргономика

• Полный отказ от проводов. Все датчики, которыми комплектуется монитор, являются беспроводными, что обеспечивает больший комфорт при проведении кардиотокографии как для врача, так и для его пациенток.
• Беспроводная зарядка датчиков. Для зарядки датчиков достаточно установить их в специальные слоты на корпусе прибора.
• Высококачественная визуализация. Широкоформатный цветной экран с разрешением FullHD, в разы опережающий большинство аналогов по размеру диагонали, наглядно отображает весь комплекс показателей, считываемых монитором.
• Сенсорное управление. Полностью сенсорное управление гарантирует быстрый доступ ко всем функциям и настройкам прибора.
• Автономное электроснабжение. Встроенная аккумуляторная батарея обеспечивает до 2 часов непрерывной работы без подключения к сети.

Комплектация

Стандартные компоненты

• блок монитора;
• беспроводной УЗ-датчик (US) — 2 шт.;
• беспроводной тензометрический датчик (TOCO);
• муфта с электродами;
• маркер событий;
• прочие принадлежности, включая кабели, ремни, крепления и др.;
• руководство пользователя.

Опции

• дополнительный УЗ-датчик для мониторирования трёхплодной беременности;
• виброакустический фетальный стимулятор;
• беспроводной модуль пЭКГ-ПА со спиральным электродом и внутриматочным катетером — от 1 до 3 шт.;
• беспроводной модуль fECG-TA с набором ЭКГ-кабелей — от 1 до 3 шт.;
• телеметрический датчик FT20 — от 1 до 3 шт.;
• датчик-пульсоксиметр (SpO2);
• манжета НИАД с патрубком;
• настенное крепление;
• мобильная тележка или стойка.
