Ремонт датчиков УЗИ

Самые частые поломки, проблемы и неисправности датчиков УЗИ

• Стирание, порезы, сколы, отслоение линзы;
• Пузыри геля и воздуха под линзой датчика
• Повреждение кабеля, изоляции, оплетки и экранирования, проводников, манжеты (стрейн рельеф | strain relief);
• Ультразвуковой датчик не работает в режиме 3D / 4D, течет масло, пробит или слетел колпак;
• Механические повреждения: Трещины на корпусе;
• Выход из строя пьезоэлементов (кристаллов сканирующего модуля). Темные провалы на экране
• Повреждение коннектора, контактов (пинов), замка - фиксатора датчика.
• Датчик не определяется
• Аппарат показывает ошибку при подключении датчика
• Датчик не фокусируется, мутная картинка
• На экране артефакты, вертикальные помехи, пробои

Мы работаем с датчиками УЗИ всех производителей, брендов и моделей

GE (General Electric), Samsung Medison, Mindray, Philips, Siemens, Toshiba (Canon), ESAOTE MyLab, Sonoscape, Hitachi Aloka, BK Medikal, Sonosite (Fujifilm), Ultrasonix, Chison, SIUI, Supersonic,Tearson, Honda, Kontron, Sonostar, Shimadzu, Edan, Landwind, EMP, и др.

Ремонтируем все виды ультразвуковых медицинских датчиков:

Линейные, конвексные абдоминальные, микроконвексные внутриполостные (трансвагинальные, трансректальные), микроконвексные транскраниальные, педиатрические, секторные фазированные и матричные кардиологические, биплановые и урологические, карандашные доплеровские сосудистые датчики, биопсийные, катетерные (интраоперационные) внутрисосудистые и лапароскопические датчики, отолорингологические и офтальмологические датчики, 3D датчики, 4D (Live-3D), матричные объемные 4D датчики, чреспищеводные TEE и эндоскопические датчики.

Примеры наших ремонтных работ

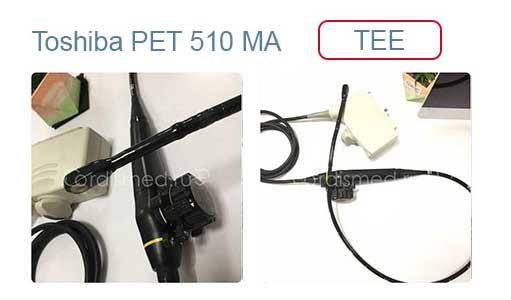

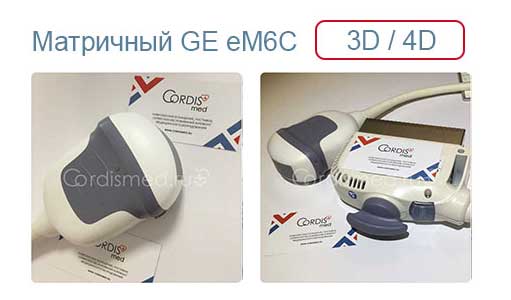

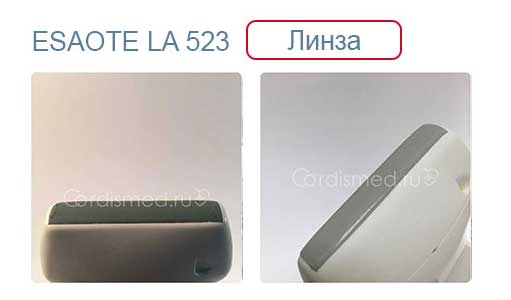

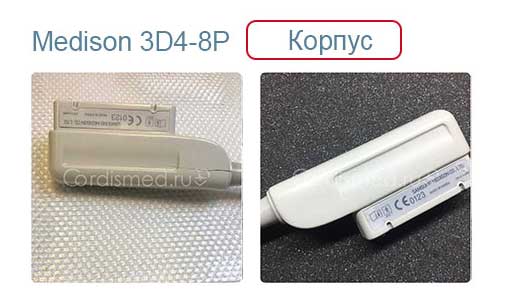

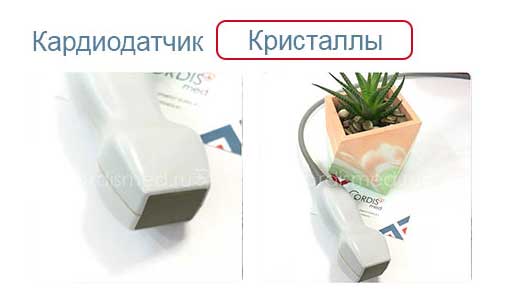

Фото УЗИ датчиков до и после ремонта в сервисном центре Cordismed. В нашем блоге и у специалистов больше примеров и случаев ремонта датчиков. Свяжитесь с нами любым удобным способом: расскажем, как будет происходить ремонт, ответим на все вопросы!

Клиники и медицинские центры всей России доверяют ремонт датчиков сервисному центру Cordismed

Часто задаваемые вопросы и ответы о ремонте УЗИ датчиков

Возможен ли ремонт ультразвуковых датчиков?

95% всех неисправных датчиков поддаются ремонту. Их дальнейшая эксплуатация разрешена и полностью безопасна. Наши инженеры выполняют ремонт датчиков УЗИ более 5 лет. Мы сможем справиться с неполадками любой сложности. Многие инженеры, техники и сотрудники ЛПУ считают датчики неразборными, "одноразовыми", опасаются ремонта, полагают, что после него датчик ненадежен. Это не так. Датчики после ремонта надежны. Мы уверены в этом и даем гарантию на все свои работы. Мы уже восстановили сотни датчиков для государственных и частных клиник и больниц по всей стране.

С какими поломками и неисправностями датчиков к вам чаще всего обращаются?

Топ самых распространенных проблем зависит от специфики клиники, видов датчиков и производителей оборудования. Часто это могут быть такие неисправности, как:

• Стерлась линза;

• Пузыри на линзе (воздух и гель);

• Повреждения и нарушение целостности согласующего слоя между поверхностью линзы и пьезокристаллами;

• Распад и деградация, выгорание кристаллов;

• Повреждение колпака 3D, течь акустической жидкости (масла), проблемы с мотором и тросом.

• Нарушение целостности кабеля и манжеты Starin relief;

• Нарушения в функционировании коннектора.

Возможно ли отремонтировать датчик самостоятельно, своими силами?

Для корректного и безопасного выполнения ремонта инженер должен обладать обширными теоретическими знаниями и практическим опытом. Мы в течение длительного времени разрабатывали собственные методики диагностики и ремонта каждого типа датчика по каждой конкретной проблеме, подбирали инструмент, составы и материалы, проводили множество тестов.

Даже элементарные на первый взгляд ремонтные работы (переустановка колпака 3D датчика или замена линзы) требуют подготовки. неправильный демонтаж, или использование неподходящих материалов приводит к появлению более серьезных неисправностей с кристаллами, мотором, тросом датчика, нарушают его герметичность и т.д.

Нам часто приходилось восстанавливать, пересобирать и ремонтировать датчики после неудачных попыток ремонта.

Поэтому стоит доверять обслуживание и ремонт датчиков только квалифицированным специалистам и инженерам, имеющим полное представление о:

• строении и конструкции датчика;

• возможных поломках и их причинах;

• методах ремонта и замены деталей, настройке и функциях устройства.

Появились черные провалы на экране линейного УЗИ датчика

В верхней части экрана видны черные провалы, в них нет изображения. они видны в B - режиме и в цвете. Характерно для всех типов датчиков (конвексные, внутриполостные, линейные)

Нужна замена линзы и чистка модуля от геля или замена кристаллов, зависит от характера провалов.

Вертикальная полоса - помехи и наводки через весь экран

Полосы сильнее видны в цвете (Доплер ЦДК). 1-2 или несколько. Могут появляться и пропадать. Вероятнее всего, есть повреждение кабеля.

Нужен ремонт или замена кабеля, проверка помещения на наличие помех, проверка аппарата.

На конвексном 2D датчике сами появляются и пропадают черные провалы

Внимательно проверьте кабель. Вероятнее всего, 1 или несколько жил внутри перетерлись и вызывают замыкание. Характерно для всех типов датчиков.

Нужен ремонт или замена кабеля

При работе датчик сам отключается, пропадает картинка

Неисправен коннектор датчика - не держит замок-фиксатор (датчик отходит) или пины / контактные площадки. Если коннектор датчика без пинов - проверьте его на окисления. Если есть погнутые контакты - не пытайтесь их выпрямить - возможно замыкание.

Нужен ремонт коннектора в СЦ.

Датчик не определяется, Ошибка Error Probe not supported

Возможен 1 и 3 вариантов:

• Датчик не совместим с аппаратом УЗИ.
•  Произошел сбой ПО УЗИ
• Стерся код распознавания ID в микропрограмме датчика

Нужно переустановить ПО или выполнить перепрошивку / программирование самого датчика.

Датчик не работает в 3D / 4D. При включении 3D появляется ошибка

Не запускается 3D и 4D режим. Проблема с 3D модулем датчика, площадкой, тросом, мотором.

Нужна разборка, диагностика и ремонт в СЦ.

Нет половины изображения с линейного или кардиологического датчика

Поврежден модуль кристаллов. Возможны и другие варианты - необходима диагностика.

Неисправную сканирующую головку необходимо заменить/

На кардиодатчике мутная (нечеткая) картинка

Нет четкости изображения, все расплывчатое. Настройки не помогают, не видно в глубину.

Неисправен модуль кристаллов. Необходима его замена.

Можно ли самостоятельно сделать диагностику датчика УЗИ?

Самостоятельно можно проверить не все типы датчиков. Часть из них поддается простой первичной диагностике. Мы подготовили для вас видео - инструкцию по проверке кристаллов датчиков на целостность. По другим проблемам проконсультируем удаленно в любое время.

Можно ли работать на УЗИ датчике, если вздулась линза?

Ремонт акустической линзы может потребоваться при отслоении или образовании пузырьков геля и воздуха под линзой - видимые вздутия на ее поверхности.

Это может стать причиной получения неточных сведений и повлияет на диагноз.

• Гель на кристаллах под напряжением (при работе) может привести к короткому замыканию - выходу из строя кристаллов, всего датчика и даже УЗИ аппарата.
• Не стоит затягивать с ремонтом датчиков УЗИ, чтобы не понести серьезные финансовые потери и не снизить статус вашего медицинского центра.

Из чего состоит и как устроен УЗИ датчик?

Датчик включает в себя такие составляющие, как:

• Сканирующая головка;

  • акустическая линза и согласующий слой

  • акустический модуль кристаллов (пьезокерамических элементов);

  • Массивный демпфер для поглощения излишнего ультразвука

• Корпус с электроникой

• Кабель с оплеткой и экранированием от помех, защитными манжетами, проводниками толщиной в 1-2 нити;

• Коннектор с замком - фиксатором и контактными площадками или пинами для подключения к разъему УЗИ аппарата.

Намного проще и выгоднее предотвратить проблемы и ремонт ультразвуковых датчиков, так как могут потребоваться немалые вложения и покупка редких запчастей. Мы готовы предложить регулярное сервисное обслуживание, что позволит исключить серьезные неполадки. Неисправности появляются потому, что выходит из строя одна или несколько составляющих деталей, причем у каждой есть свои собственные причины поломок. Мы гарантируем вам то, что ваши устройства для ультразвуковой диагностики будут всегда в исправном состоянии независимо от частоты эксплуатации.

Мы ремонтируем датчики по всей России. Принимаем на ремонт и отправляем технику в города и регионы:

Работаем со всеми ведущими транспортными компаниями: ПЭК, СДЭК, Деловые линии, EMS и другими.

По Москве и Московской области используем собственную службу доставки.

Доставка датчиков по Москве - бесплатная.

Свяжитесь с нами любым удобным способом: поможем рассчитать время, габариты и стоимость отправки.
