12-канальные электрокардиографы, доступные на российском рынке медтехники, отличаются высоким ценовым разбросом: среди них широко представлены как бюджетные модели, стоимость которых находится в пределах 100-150 тысяч рублей, так и аппараты ЭКГ премиум-класса, цены на которые могут начинаться от 300 тысяч и выше.
Разумеется, в силу естественного стремления медучреждений к рациональной минимизации затрат на закупку медоборудования большей популярностью пользуются именно электрокардиографы из эконом-сегмента. Однако разница между моделями одного класса и типа далеко не всегда очевидна, из-за возникает проблема: как не переплатить и при этом сэкономить на качестве?
Для того, чтобы помочь в решении этого вопроса, в этой статье мы разберём наиболее популярные бюджетные 12-канальные электрокардиографы как отечественного, так и зарубежного производства, и сравним их между собой с точки зрения их ключевых особенностей и основных преимуществ.
ЭК12Т-01-Р-Д «Монитор»
ЭК12Т-01-Р-Д — мини-серия 12-канальных аппаратов ЭКГ от НПП «Монитор», представленная двумя моделями:
- ЭК12Т-01-Р-Д/141 — с принтером под 110-мм бумагу;
- ЭК12Т-01-Р-Д/260 — с принтером под 210-мм бумагу.
С точки зрения функционала оба этих электрокардиографа практически идентичны — разница между ними в первую очередь сводится к особенностям их эргономики. От ЭК12Т-01-Р-Д/141 его более продвинутый аналог отличается:
- наличием сенсорного управления;
- возможностью использовать для печати бумагу формата А4;
- большим разрешением дисплея;
- возможностью подключения SD-карты для сохранения данных;
- более широким перечнем доступных интерфейсов подключения.
ЭК12Т-01-Р-Д/141
ЭК12Т-01-Р-Д/260
В целом же оба аппарата предлагают своим пользователям широкий набор функций, позволяющих получать более точные диагностические данные, а также продуманную эргономику, гарантирующую простоту управления, обработки данных и т.п.
Средняя цена: от 88 до 200 тыс. руб. в зависимости от модели и комплектации.
Особенности
- Функция автоматический записи при выявлении нарушений сердечного ритма.
- Режим проб для периодической регистрации ЭКГ с заданным — от 1 до 90 мин. — интервалом в течение заданного — от 5 до 180 мин. — времени наблюдения.
- Функция печати усреднённых кардиокомплексов с метками.
- Доступный по умолчанию автоанализ ЭКГ, который опционально можно дополнить функцией формирования синдромальных заключений.
- Распознавание сигналов кардиостимулятора и защита от воздействия дефибрилляторов.
- Антитреморный, антидрейфовый и сетевой электронные фильтры сигнала.
- Встроенная память, которую можно расширить за счёт подключения внешнего USB-накопителя или, в случае модели Р-Д/260, карты памяти.
- Возможность подключения к электрокардиографу внешнего лазерного принтера, клавиатуры и сканера штрих-кодов.
- Возможность вывода информации на ПК через встроенный USB- или LAN-порт.
- Поддержка протокола передачи данных HL7 (у модели Р-Д/260).
- Доступный опционально GSM-канал для беспроводной передачи данных на центральную станцию мониторинга.
Характеристики
| Системы отведений | стандартные 12 отведений, Кабрера, Нэб, Франк, пользовательские |
| Режимы вывода на дисплей | 3, 4, 6 или 12 (Р-Д/141) 4, 5, 6, 7 или 12 (Р-Д/260) |
| Режимы печати | 3, 3+ритм, 6 или 12 (Р-Д/141) 3+ритм, 3+2 отведения ритма, 3+3 отведения ритма, 6, 6+ритм или 12 (Р-Д/260) |
| Чувствительность | 2,5, 5, 10, 20 или 40 мм/мВ |
| Скорость печати | 5, 10, 12,5, 25 и 50 мм/c |
| Ширина бумаги | 110 мм (Р-Д/141) 210 или 216 мм (Р-Д/260) |
| Диагональ дисплея | 5,5" (Р-Д/141) 10" (Р-Д/260) |
| Встроенная память | до 500 записей ЭКГ |
| Интерфейсы подключения | СОМ-порт; опционально — 2 USB-порта и/или модуль GSM (Р-Д/141) Слот microSD, USB-порт; опционально — СОМ-порт, разъём Ethernet, модуль GSM и/или Wi-Fi (Р-Д/260) |
| Время работы от аккумулятора | от 3 часов |
| Габариты | 250×174×63 мм (Р-Д/141) 385×285×100 мм (Р-Д/260) |
| Масса | 1,2 кг (Р-Д/141) 4,2 кг (Р-Д/260) |
ЭК3ТЦ-3/6-04 «Аксион»
ЭК3ТЦ-3/6-04 от концерна «Аксион» — ещё один 12-канальный электрокардиограф отечественного производства. Если сравнивать его с аналогами от НПП «Монитор», то этот аппарат будет ближе к модели ЭК12Т-01-Р-Д/141 — они довольно схожи по функционалу, эргономике и массо-габаритным характеристикам, а также близки по цене.
Средняя цена: от 85 до 120 тыс. руб. в зависимости от комплектации.
Особенности
- Функция автоматической регистрации при выявлении аритмий.
- Доступная в качество опции функция автоматической интерпретации, при использовании которой аппарат выводит таблицу измеренных параметров ЭКГ и автоматически формирует синдромальное заключение.
- Функция построения типичных кардиоциклов по каждому регистрируемому отведению.
- Возможность построения гистограмм и скатерограмм.
- Антидрейфовый, антитреморный и сетевой фильтры сигнала.
- Защита от дефибрилляции и автораспознавание кардиостимуляторов.
- Встроенная память, которую можно дополнить путём установки карты памяти или подключения USB-накопителя.
- Возможность подключения к внешнему принтеру через разъём USB-B.
- Возможность передачи данных ЭКГ на ПК через проводное USB-соединение или беспроводный GSM-канал.
- Возможность интеграции с региональными медицинскими информационными системами (МИС).
Характеристики
| Системы отведений | стандартные 12 отведений, Кабрера, Нэб, пользовательские |
| Режимы вывода на дисплей | 3, 6 или 12 |
| Режимы печати | 3, 3+ритм, 6 или 12 |
| Чувствительность | 2,5, 5, 10, 20 или 40 мм/мВ |
| Скорость печати | 5, 10, 12,5, 25 и 50 мм/c |
| Ширина бумаги | 112 мм |
| Диагональ дисплея | 5,7" |
| Встроенная память | до 100 записей ЭКГ |
| Интерфейсы подключения | USB-A, USB-B, GSM, слот microSD |
| Время работы от аккумулятора | от 3 часов |
| Габариты | 265×195×70 мм |
| Масса | 1,5 кг |
Contec ECG1200G
ECG1200G — самый продвинутый из официально зарегистрированных в России аппаратов ЭКГ от китайского производителя «Contec».
ECG1200G относится к первому поколению электрокардиографов от данного бренда и является одним из самых — если не самым — доступных 12-канальных моделей в России: цена на него может не превышать 90 тыс. руб. При этом он не уступает ближайшим отечественным аналогам с точки зрения компактности, удобства эксплуатации и функциональности, благодаря таким отличительным особенностям как широкий цветной сенсорный дисплей, клавиатура soft-touch и принтер формата А4.
Средняя цена: от 90 до 110 тыс. руб.
Особенности
- Сетевой фильтр, фильтр низких частот и мышечный фильтр.
- Автопроверка качества соединения у отведений.
- Функция периодической печати, при использовании которой при снятии ЭКГ система автоматически запускает печать в соответствии с выбранной длительностью: за 1, 2, 3, 5, 10, 20, 30 или 60 мин.
- Возможность печати графиков тренда и гистограмм интервала P-R.
- Функция автоматического расчёта и анализа основных параметров ЭКГ, включая ЧСС, интервал P-R, продолжительность P, продолжительность QRS, интервалы Q-T, Q-Tc, ось P, ось QRS, оси T, R (V5), S(V1), R(V5)+S(V1).
- Два USB-порта для передачи данных из встроенных памяти с возможностью подключения адаптера Wi-Fi для беспроводного подключения к ПК.
- Мультиязычный интерфейс с поддержкой русского языка.
Характеристики
| Системы отведений | стандартные 12 отведений, Кабрера, пользовательские |
| Режимы вывода на дисплей | 3, 6 или 12 |
| Режимы печати | 3x4+2 отведения ритма, 6x2, 6x2+1 отведения ритма, 12x1, ритмограмма по 6, 8, 10 или 12 отведениям |
| Чувствительность | 2,5, 5, 10, 12,5, 20 или 40 мм/мВ |
| Скорость печати | 5, 6,25, 10, 12,5, 25 и 50 мм/c |
| Ширина бумаги | 210 мм |
| Диагональ дисплея | 8" |
| Встроенная память | до 1000 записей ЭКГ |
| Интерфейсы подключения | USB×2 |
| Время работы от аккумулятора | до 3 часов непрерывной печати / до 10 часов работы в режиме ожидания |
| Габариты | 340×320×85 мм |
| Масса | 3,2 кг |
Zoncare iMAC 120
iMAC 120 от «Zoncare» — ещё одного видного китайского производителя диагностического и мониторингового оборудования — является более продвинутым решением по сравнению с аналогом от «Contec». Главным его отличием, помимо более современного дизайна, является поддержка алгоритма интерпретации Глазго — одного из наиболее востребованных современных способов оценки ЭКГ, учитывающего не только показатели самой электрокардиограммы, но и пол и возраста пациента, принимаемые им лекарственные средства и т.п.
Кроме того, данный аппарат ЭКГ имеет более совершенную систему передачи данных, что упрощает как его интеграцию в инфосистемы медицинских учреждений, так и использование сервисов по дистанционной расшифровке кардиограмм.
Средняя цена: от 100 до 130 тыс. руб.
Особенности
- Электронные фильтры переменного тока, дрейфа нулевой линии и ЭМГ.
- Автораспознавание плохого контакта электродов с пациентом с подачей предупредительного сигнала и маркировкой проблемного электрода на дисплее.
- Функция выявления сигнала кардиостимуляторов.
- Функция замораживания кривых ЭКГ, позволяющая проанализировать и сравнить их между собой прямо во время работы с пациентом.
- Автоматический расчёт основных показателей ЭКГ, включая ЧСС, PR, QRS, QT/QTc, P/QRS/T, RV5/SV1 и RV5+SV1.
- Функция автоанализа по алгоритму Глазго, которая позволяет получить синдромальное заключение, сформированное с учётом личных особенностей пациента, курса его лечения и т.п.
- Поддержка Миннесотского кода.
- Встроенная память, которую также можно расширить с помощью установки SD-карты или подключения USB-накопителя.
- Возможность сохранения записанных кардиограмм в форматах PNG, DCM, XML, HL7, PDF, JPG, GDT, ZQECG и пр.
- Поддержка протоколов HL7 и DICOM, позволяющая подключать электрокардиограф напрямую к больничным инфосетям без использования стороннего ПО.
- Функция WORKLIST, позволяющая загружать данные о пациенте и запланированной процедуре из сети DICOM.
- Полноценная компьютерная клавиатура, дополняющая сенсорный дисплей и упрощающая ввод данных пациентов.
- Мультиязычный интерфейс, поддерживающий в том числе и русский язык.
Характеристики
| Системы отведений | стандартные 12 отведений, задняя стенка, правая сторона груди, правая грудная стенка, предыдущее межрёберное пространство, следующее межрёберное пространство, Кабрера, Франк, пользовательские |
| Режимы вывода на дисплей | 3, 6 или 12 |
| Режимы печати | 3×4, 3×4+1, 3×4+2, 6×2, 6×2+1 или 12×1 |
| Чувствительность | 2,5, 5, 10, 20 и 40 мм/мВ |
| Скорость печати | 5, 6,25, 12,5, 25 и 50 мм/c |
| Ширина бумаги | 210 мм |
| Диагональ дисплея | 10,4" |
| Встроенная память | до 2000 записей ЭКГ |
| Интерфейсы подключения | Слот SD, USB×2, Ethernet, Wi-Fi |
| Время работы от аккумулятора | от 8 часов |
| Габариты | 285×360×94 мм |
| Масса | 3,7 кг |

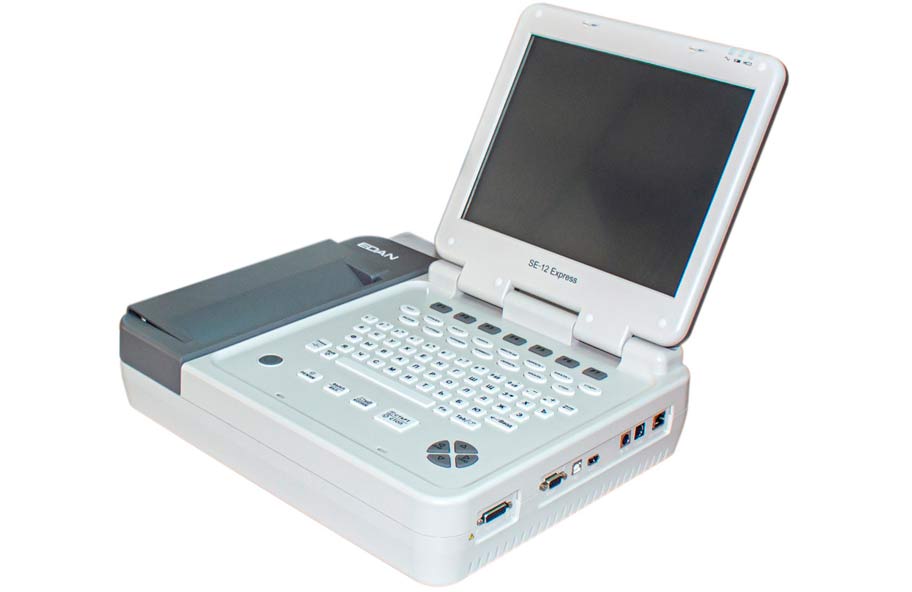

Edan SE-12 Express
SE-12 Express — это самый продвинутый представитель мини-серии 12-канальных электрокардиографов SE-12 от «Edan»: одного из наиболее крупных и известных в мире производителей медтехники из КНР.
Среди прочих рассмотренных нами аппаратов ЭКГ этот образец заметно выделяется лэптопной конфигурацией с откидным экраном, наибольшей диагональю дисплея, наличием возможности подключения к эргометрам для проведения стресс-тестов — и, конечно же, тем, что данная модель является одной из наиболее дорогостоящих в бюджетном сегменте.
Средняя цена: от 160 до 180 тыс. руб.
Особенности
- Возможность подключения к велоэргометрам и беговым дорожкам для проведения ЭКГ под нагрузкой.
- Функция автоматической записи дополнительной ритмограммы в случае выявления нарушений сердечного ритма.
- Функция заморозки кривых ЭКГ для проведения их подробного анализа в реальном времени.
- Функция автоматического анализа кардиограмм с использованием алгоритма Глазго, учитывающего индивидуальные особенности пациента.
- Функция построения векторкардиограммы для точной локализации нарушений сердечной деятельности.
- Откидной сенсорный дисплей и встроенная компьютерная клавиатура.
- Возможность подключения внешнего принтера.
- Встроенная память с возможностью подключения USB-накопителей для её расширения.
- Возможность записи кардиограмм в форматах PDF, SCP, FDA-XML и DICOM.
- Возможность проводного или беспроводного подключения к ПК.
- Возможность двунаправленного прямого подключения к мониторинговым станциям.
- Совместимость со сканерами штрих-кодов.
Характеристики
| Системы отведений | стандартные 12 отведений, Кабрера, Неб |
| Режимы вывода на дисплей | 3, 6 или 12 |
| Режимы печати | 3×4, 3×4+1, 3×4+3, 6×2, 6×2+1 или 12×1 |
| Чувствительность | 2,5, 5, 10, 20, 10/5 мВ |
| Скорость печати | 5, 6,25, 10, 12,5, 25 и 50 мм/c |
| Ширина бумаги | 210 мм |
| Диагональ дисплея | 12,1" |
| Встроенная память | до 800 записей ЭКГ |
| Интерфейсы подключения | RS-232, USB, USB-B, Ethernet, Wi-Fi |
| Время работы от аккумулятора | от 4 часов / до 300 отчётов |
| Габариты | 420×330×120 мм |
| Масса | 6,5 кг |
Bionet Cardio 7
Cardio 7 — флагманская модель доступной в России серии электрокардиографов Cardio от корейского производителя «Bionet». Данный аппарат ЭКГ — сбалансированное решение: не такое дешёвое, как варианты от «Аксион», «Zoncare» и уж тем более «Contec», но дешевле, чем Edan SE-12 или ЭК12Т-01-Р-Д/260 в полной комплектации, и при этом предлагающее пользователем широкие возможности для проведения кардиодиагностики.
Разницу данного устройства в цене с наиболее дешёвыми аналогами с лихвой компенсируют такие особенности, как опциональная возможность проведения кардиопульмональных тестов, расширенный набор режимов вывода кардиограмм, включая уникальную функцию ST-картирования; наличие встроенной функции автоанализа с формированием синдромальных заключений, поддержка Миннесотского кода, удобство работы с данными, общее дружелюбие к пользователю, компактность и, что ещё более важно, высокая надёжность — время бесперебойной эксплуатации электрокардиографов Bionet легко может достигать десятка лет.
Средняя цена: от 150 до 160 тыс. руб.
Особенности
- Возможность подключения спирометра для проведения комбинированных кардиопульмональных тестов и расшифровки их результатов по наиболее востребованным протоколам, таким как ECCS.
- Электронные фильтры нулевой линии, электромиограммы, переменного тока и нижних частот.
- Контроль качества соединения электродов с подачей тревожного сигнала при возникновении нарушений.
- Автораспознавание и маркировка сигналов кардиостимуляторов.
- Функция ST-картирования, выводящая пространственную развёртку ST-сегментов всех отведений и тем самым упрощающая выявление их отклонений и локализацию патологических изменений.
- Возможность дополнения электрокардиограмм текстовым отчётом о результатах или векторной схемой комплекса QRS.
- Авторасчёт показателей ЧСС, PR/RR-интервала, длительности QRS, QT/QTc, осей P-R-T, SV1/RV5/R+S.
- Функция автоанализа результатов ЭКГ с формированием синдромального заключения.
- Поддержка Миннесотского кода.
- Встроенная память с возможностью расширения её объёма через подключение USB-накопителя.
- Возможность подключения USB-адаптера Wi-Fi для беспроводной передачи данных.
- Возможность сохранения электрокардиограмм в форматах PDF, XML, MFER, BMP, JPEG и DICOM.
- Возможность прямой передачи данных в системы PACS, EMR и HIS.
- Возможность печати на обычной бумаге с нанесением сетки принтером.
- Опциональная возможность подключения сканера штрих-кодов.
Характеристики
| Системы отведений | стандартные 12 отведений, Кабрера |
| Режимы вывода на дисплей | 3, 6 или 12 |
| Режимы печати | 3×4+1, 3×4+3, 6×2+1, 6×2+ST или 12×1 |
| Чувствительность | 2,5, 5, 10 и 20 мм/мВ |
| Скорость печати | 5, 12,5, 25, 50 или 100 мм/c |
| Ширина бумаги | 210 мм |
| Диагональ дисплея | 7" |
| Встроенная память | до 200 записей ЭКГ |
| Интерфейсы подключения | USB×2, Ethernet |
| Время работы от аккумулятора | от 6 часов / до 200 распечатанных кардиограмм |
| Габариты | 300×290×89,5 мм |
| Масса | 3,5 кг |
