Сравнительный обзор модельного ряда электрокардиографов Schiller

«Schiller» — один из ведущих производителей кардиологического оборудования в мире и, пожалуй, лидер соответствующего сегмента рынка медицинской техники в Европе. Отличающаяся высокой точностью, миниатюрностью и удобством в работе, продукция данной компании в полной мере воплощает в себе её девиз — «искусство диагностики».

Касается это и электрокардиографов Schiller, линейка которых не только довольно обширна и разнообразна, но и полностью доступна на территории Российской Федерации: от самых простых и надёжных до наиболее современных и функциональных моделей. Несмотря на свою поистине премиальную цену, они стабильно пользуются интересом у отечественных медучреждений благодаря полной уверенности в качестве их исполнения и эксплуатационной эффективности и комфортности.

Для того, чтобы наши читатели могли решить, насколько оправдана такая репутация, в этой статье мы подробно разберём модельный ряд электрокардиографов Schiller, сравнив их с точки зрения ключевых особенностей и основных характеристик.

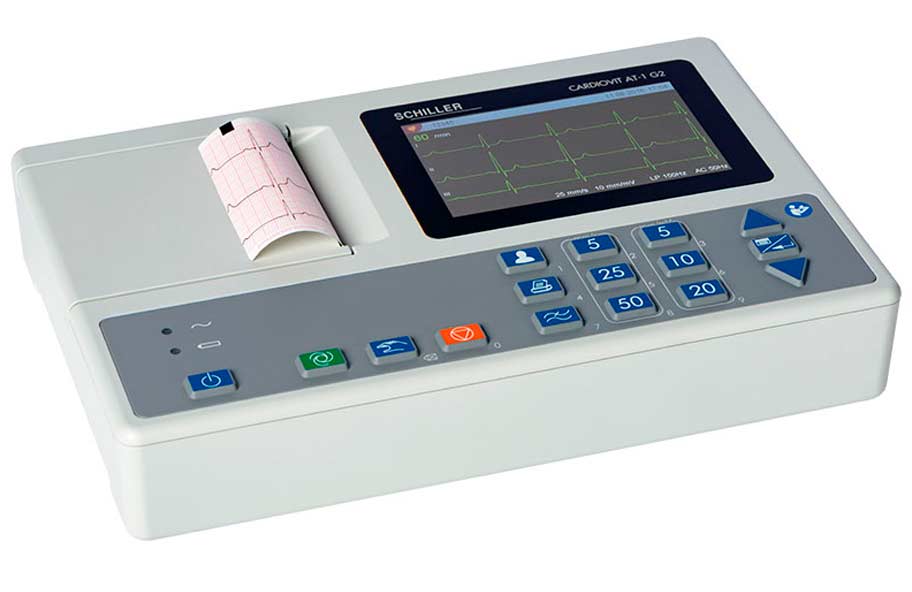

CARDIOVIT AT-1 G2 — базовый электрокардиограф с 3-канальным термопринтером. Несмотря на то, что упор в данной модели был сделан на компактность самого устройства и простоту и надёжность его эксплуатации, этот аппарат ЭКГ оснащён всем необходимым для эффективной диагностики сердечных патологий: от набора цифровых фильтров и функции автоматического распознавания неполадок до устанавливаемых опционально программ автоматической диагностики, которые обобщают рассчитанные показатели, подготавливая для врача предварительные выводы.

Особенности

• Ручная печать ЭКГ в формате 3×4 в реальном времени на выбор и в соответствии с установленными пользователем настройками.
• Автоматическая запись электрокардиограммы в стандартной последовательности отведений или последовательности Кабреры в течение 10 секунд с выводом результатов на дисплей и возможностью при необходимости сохранить или распечатать их.
• Фильтр изолинии и миографический и режекторный фильтры, очищающие регистрируемый сигнал от помех.
• Распознавание сигналов кардиостимулятора.
• Автоматический расчёт основных показателей.
• Доступные опционально функции автоматизированной интерпретации ЭКГ и локализации коронарной окклюзии.
• Автоматическое распознавание плохого качества сигнала, отсоединённых отведений и инвертированных электродов с подачей предупреждения пользователю.
• Функциональные и навигационные клавиши и цифровая клавиатура.
• Возможность ввода ID и даты рождения пациента.
• USB-порт для подключения накопителей или внешних устройств.
• Возможность экспорта отчётов в формате PDF.
• Кенсингтонский замок.

Характеристики

• Кол-во отведений — 12.
• Кол-во каналов синхронной печати — 3.
• Диагональ экрана — 5″.
• Ширина бумаги — 80 мм.
• Время работы от аккумулятора — до 4 часов.
• Габариты — 285×189×61 мм.
• Масса — 1,94 кг.

Консультация по CARDIOVIT AT-1 G2

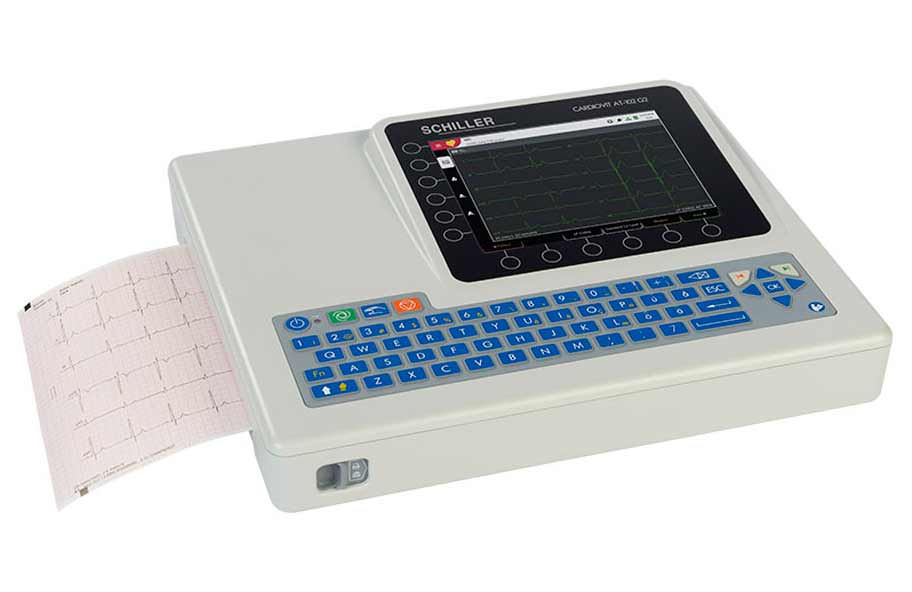

CARDIOVIT AT-102 G2 — дальнейшее развитие модели AT-1 G2, имеющее общий с ней дизайн, но получившее обновлённый функционал, 12-канальный принтер, более широкий дисплей, полноценную клавиатуру и дополнительные интерфейсы подключения

Особенности

• Поддержка стандартной конфигурации отведений, отведений по Небу, отведений C4r, а также правых прекардиальных, левых задних и педиатрических отведений.
• Ручная печать ЭКГ в формате 6×2 или 12x1 в реальном времени в соответствии с установленными пользователем настройками.
• Автоматическая запись электрокардиограммы в стандартной последовательности или последовательности Кабреры в течение 10 секунд с выводом результатов на дисплей и возможностью при необходимости сохранить или распечатать их.
• Ручная регистрация ритма в течение выбранного пользователем времени.
• Фильтр изолинии и миографический и режекторный фильтры, очищающие регистрируемый сигнал от помех.
• Распознавание сигналов кардиостимулятора.
• Автоматический расчёт основных показателей.
• Доступные опционально программы автоматизированной интерпретации ЭКГ и локализации коронарной окклюзии. Программа-автодиагност также включает в себя совместимую с эргометрами функцию оценки ЭКГ под нагрузкой для нужд спортивной кардиологии.
• Совместимость с ультразвуковым спирометром SpiroScout SP plus.
• Автоматическое распознавание плохого качества сигнала, отсоединённых отведений и инвертированных электродов с подачей предупреждения пользователю.
• Аналогичная компьютерной клавиатура и набор функциональных и навигационных клавиш.
• Возможность полного ввода данных по пациенту.
• Интерфейсы Wi-Fi и LAN для передачи данных на внешние устройства.
• 2 USB-порта для подключения сканера штрих-кодов, спирометра или внешних накопителей.
• 2 порта RS-232 для подключения эргометров.
• Возможность экспорта отчётов в формате PDF.
• Кенсингтонский замок.

Характеристики

• Кол-во отведений — 12.
• Кол-во каналов синхронной печати — 12.
• Диагональ экрана — 8″.
• Ширина бумаги — 210 мм.
• Время работы от аккумулятора — до 8 часов.
• Габариты — 384×319×90 мм.
• Масса — 4,5 кг.

Консультация по CARDIOVIT AT-102 G2

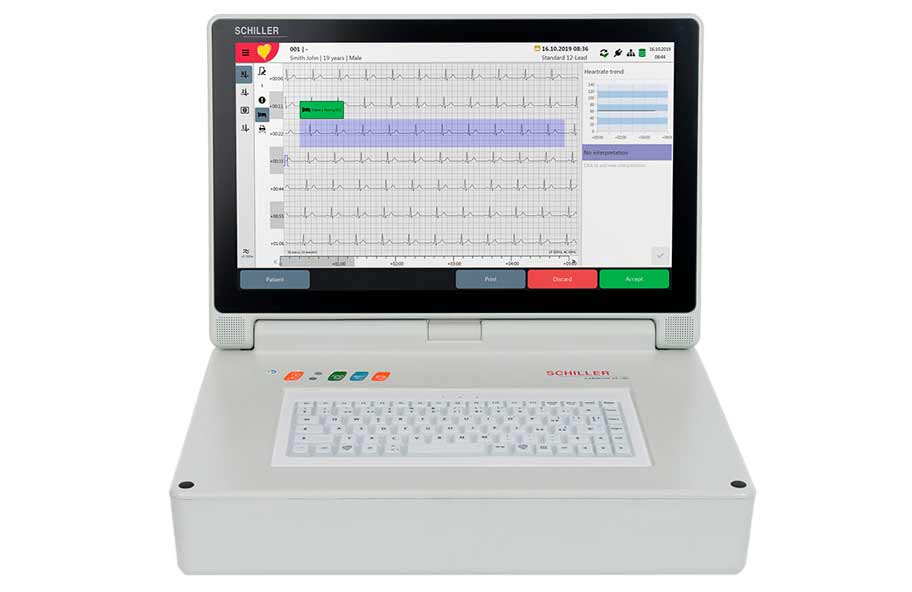

CARDIOVIT AT-180 — ещё один 12-канальный электрокардиограф, который однако, значительно отличается от предшествующей ему модели AT-102 G2.

Фактически он представляет собой целую рабочую станцию-лэптоп с компьютерной клавиатурой и откидным широкоформатным — 18,5"! — дисплеем. Главным же нововведением CARDIOVIT AT-180 стала возможность регистрации ЭКГ по 16 отведениям для выявления наиболее трудноразличимых инфарктов.

Особенности

• Поддержка стандартной конфигурации отведений, отведений по Небу и Франку, отведений C4r, а также правых прекардиальных, левых задних, педиатрических и сбалансированных отведений.
• Ручная печать ЭКГ в формате 3×4, 6×2 или 12x1 в реальном времени в соответствии с установленными пользователем настройками.
• Автоматическая запись электрокардиограммы в стандартной последовательности или последовательности Кабрера в течение 10 секунд с выводом результатов на дисплей и возможностью при необходимости отредактировать, сохранить или распечатать их.
• Возможность регистрации ЭКГ по 16 отведениям в одной из двух конфигураций на выбор при подключении 14-жильного электродного кабеля.
• Ручная регистрация ритма в течение выбранного пользователем времени с возможностью вывода из полученной записи кардиограммы покоя.
• Фильтр изолинии и миографический и режекторный фильтры, очищающие регистрируемый сигнал от помех.
• Распознавание сигналов кардиостимулятора.
• Автоматический расчёт основных показателей.
• Доступные опционально программы автоматизированной интерпретации ЭКГ и локализации коронарной окклюзии. Программа-автодиагност также включает в себя совместимую с эргометрами функцию оценки ЭКГ под нагрузкой, необходимую для нужд спортивной кардиологии.
• Доступная в качестве опции функция построения векторной 3D-кардиограммы.
• Автоматическое распознавание плохого качества сигнала, отсоединённых отведений и инвертированных электродов с подачей предупреждения пользователю.
• Аналогичная компьютерной клавиатура и набор функциональных и навигационных клавиш.
• Возможность полного ввода данных по пациенту.
• Интерфейсы Wi-Fi и LAN для передачи данных на внешние устройства.
• 4 USB-порта для подключения сканера штрих-кодов и внешних накопителей.
• 2 порта RS-232 для подключения эргометров.
• Возможность экспорта отчётов в формате PDF.

Характеристики

• Кол-во отведений — 12; 16 (опционально при подключении 14-жильного кабеля).
• Кол-во каналов синхронной печати — 16.
• Диагональ экрана — 18,5″.
• Ширина бумаги — 210 мм.
• Время работы от аккумулятора — до 4 часов.
• Габариты — 465×315×405 мм (в разложенном виде).
• Масса — 11,5 кг.

Консультация по CARDIOVIT AT-180

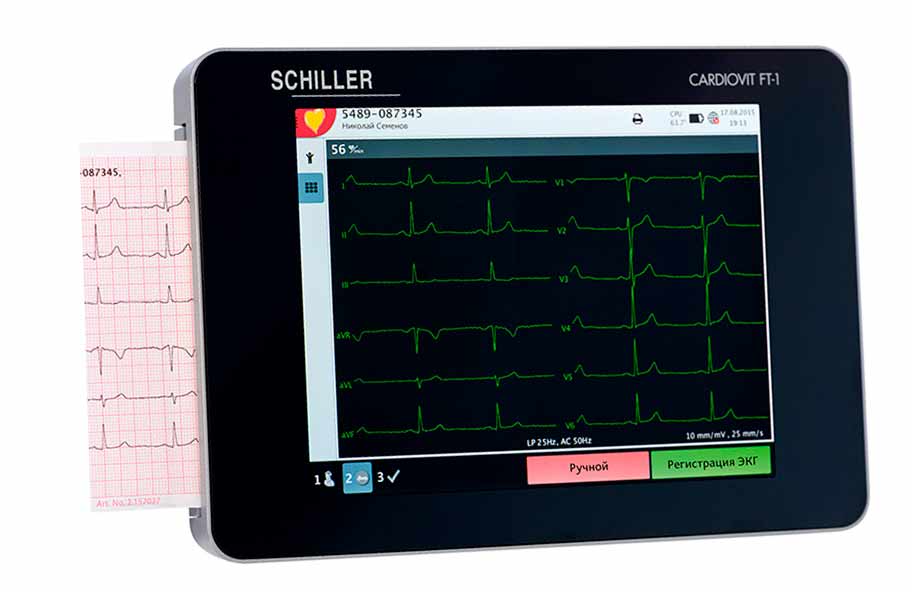

CARDIOVIT FT-1 — электрокардиограф нового поколения, внешне напоминающий сенсорный планшет. Лёгкий, компактный, с большим экраном и встроенным 6-канальным термопринтером, он является современным решением для работы в любых условиях.

Особенности

• Поддержка стандартной конфигурации отведений, отведений по Небу, отведений C4r, правых прекардиальных, левых задних и педиатрических отведений, а также сбалансированной схемы.
• Ручная печать ЭКГ в формате 2×6, 4×3 или 6×2 в реальном времени в соответствии с установленными пользователем настройками.
• Автоматическая запись электрокардиограммы в формате 6x2 в стандартной последовательности или последовательности Кабрера в течение 10 секунд с выводом результатов на дисплей и возможностью при необходимости отредактировать, сохранить или распечатать их.
• Ручная регистрация ритма в течение выбранного пользователем времени.
• Фильтр изолинии и миографический и режекторный фильтры, очищающие регистрируемый сигнал от помех.
• Распознавание сигналов кардиостимулятора.
• Автоматический расчёт основных показателей.
• Доступные опционально функции автоматизированной интерпретации ЭКГ и локализации коронарной окклюзии.
• Автоматическое распознавание плохого качества сигнала, отсоединённых отведений и инвертированных электродов с подачей предупреждения пользователю.
• Сенсорный экран.
• Возможность полного ввода данных по пациенту.
• Wi-Fi и LAN-интерфейсы для передачи данных на внешние устройства.
• 3 USB-порта для подключения сканера штрих-кодов и внешних накопителей.
• Возможность экспорта отчётов в формате PDF.
• Кенсингтонский замок.

Характеристики

• Кол-во отведений — 12.
• Кол-во каналов синхронной записи — 12.
• Диагональ экрана — 8″.
• Ширина бумаги — 114 мм.
• Время работы от аккумулятора — до 4 часов.
• Габариты — 230×160×30 мм.
• Масса — 1,1 кг.

Консультация по CARDIOVIT FT-1

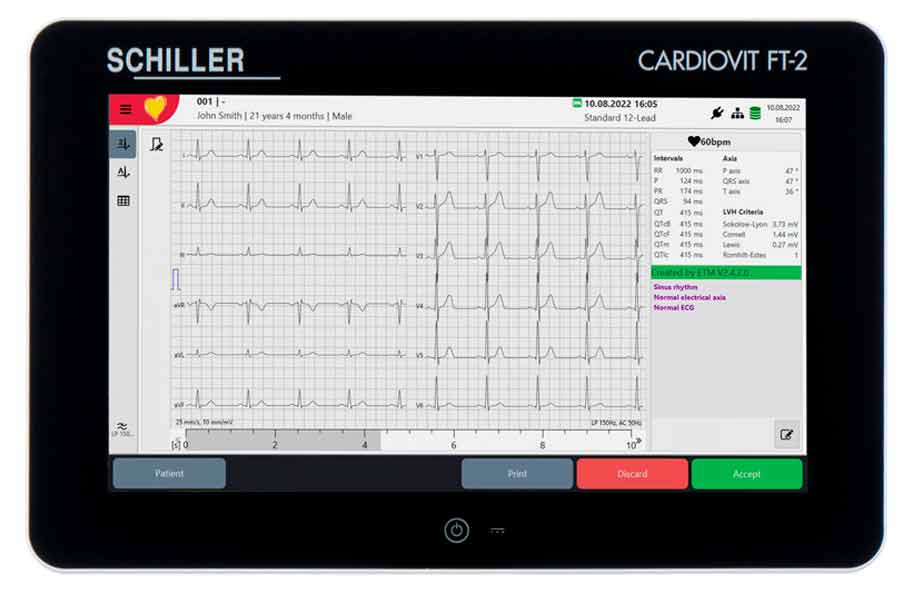

CARDIOVIT FT-2 — ещё один представитель подсерии планшетных сверхкомпактных электрокардиографов CARDIOVIT FT. По сравнению с моделью FT-1 он получил почти что вдвое более широкий сенсорный дисплей и несколько дополнительных функций для углубленной диагностики — в том числе и возможность подключения ультразвукового спирометра от «Schiller». Но при этом его конструкция лишилась интегрированного принтера — благодаря этому аппарат ЭКГ стал ещё легче и тоньше, однако для печати кардиограмм вам потребуется подключить его к внешнему термопринтеру, поставляемому отдельно.

Особенности

• Поддержка стандартной конфигурации отведений, отведений по Небу, отведений C4r, правых прекардиальных, левых задних и педиатрических отведений, а также сбалансированной схемы.
• Возможность ручной печати в реальном времени в соответствии с установленными пользователем настройками при подключении к термопринтеру.
• Автоматическая регистрация ЭКГ по всем 12 отведениям в стандартной последовательности или последовательности Кабрера в течение 10 секунд с выводом результатов на дисплей и возможностью отредактировать, сохранить или распечатать полученную запись.
• Ручная регистрация ритма в течение выбранного пользователем времени.
• Фильтр изолинии и миографический и режекторный фильтры, очищающие регистрируемый сигнал от помех.
• Распознавание сигналов кардиостимулятора.
• Автоматический расчёт основных показателей.
• Доступная опционально программа автоматизированной интерпретации ЭКГ с функцией оценки ЭКГ под нагрузкой, необходимой для нужд спортивной кардиологии.
• Автоматическое распознавание плохого качества сигнала, отсоединённых отведений и инвертированных электродов с подачей предупреждения пользователю.
• Сенсорный экран.
• Возможность полного ввода данных по пациенту.
• Wi-Fi и LAN-интерфейсы для передачи данных на внешние устройства.
• 3 USB-порта для подключения сканера штрих-кодов, спирометра или внешних накопителей.
• Отдельный порт для подключения к термопринтеру.
• Возможность экспорта отчётов в формате PDF.
• Кенсингтонский замок.

Характеристики

• Кол-во отведений — 12.
• Диагональ экрана — 15,6″.
• Время работы от аккумулятора — до 4 часов.
• Габариты — 424×274×44 мм.
• Масса — 3,82 кг.

Консультация по CARDIOVIT FT-2

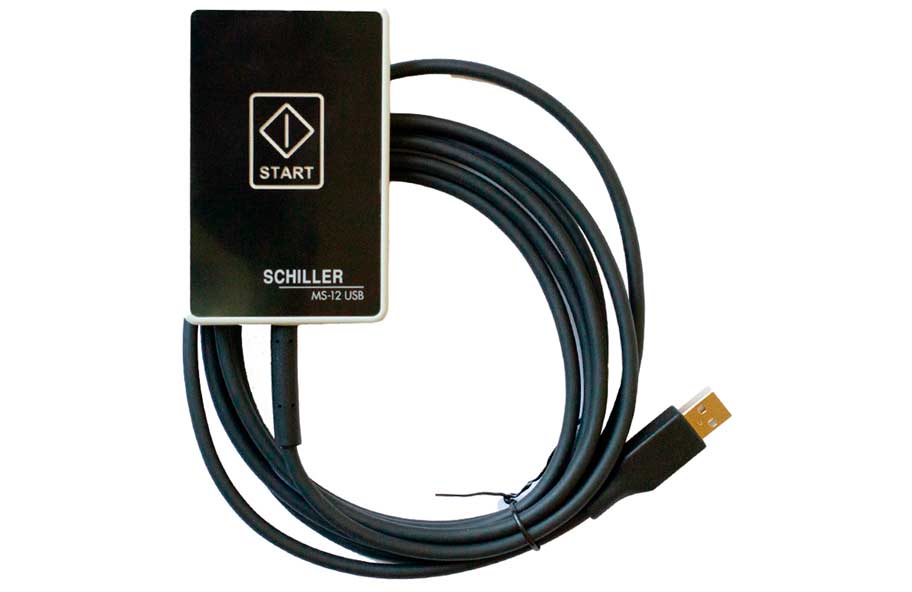

CARDIOVIT CS-104 — единственный компьютерный электрокардиограф, представленный в линейке. Этот мобильный регистратор ЭКГ, который можно подключить к любому ПК с установленным заранее пакетом необходимого ПО, легко помещается в карман и отличается предельной эксплуатационной гибкостью, в то время как комплектный программный комплекс обеспечивает богатые возможности для анализа и интерпретации данных обследований.

Данная модель доступна в двух модификациях:

• MS-12 USB — версия с проводным регистратором;
• MS-12 Blue — версия с беспроводным регистратором.

Особенности

• Поддержка стандартной конфигурации отведений, отведений по Небу и Франку, отведений C4r, а также правых прекардиальных, левых задних, педиатрических и сбалансированных отведений.
• Автоматическая запись электрокардиограммы по 12 отведениям в стандартной последовательности или последовательности Кабрера в течение 10 секунд с последующим выводом результатов, доступных для редактирования, сохранения или печати.
• Возможность ручной печати ЭКГ в режиме реального времени в соответствии с установленными пользователем настройками при наличии подключенного к ПК принтера.
• Функция регистрации ритма в течение выбранного пользователем времени.
• Фильтр изолинии и миографический и режекторный фильтры, очищающие регистрируемый сигнал от помех.
• Распознавание сигналов кардиостимулятора.
• Автоматический расчёт основных показателей.
• Доступные опционально программы автоматизированной интерпретации ЭКГ и локализации коронарной окклюзии. Программа-автодиагност также включает в себя совместимую с эргометрами функцию оценки ЭКГ под нагрузкой, необходимую для нужд спортивной кардиологии.
• Доступная в качестве опции функция построения векторной 3D-кардиограммы.
• Пакет ПО совместим с ультразвуковым спирографом SpiroScout SP plus, что позволяет использовать CS-104 для проведения кардиопульмональных тестов.
• Автоматическое распознавание плохого качества сигнала, отсоединённых отведений и инвертированных электродов с подачей предупреждения пользователю.
• Система управления базой данных, входящая в пакет ПО, гарантирует простоту обработки и организации хранения полученных записей.
• Возможность экспорта отчётов в формате PDF.

Характеристики

• Кол-во отведений — 12.
• Габариты — 95×62×14 или 90×58×20 мм (версии USB и Blue).
• Масса — 0,14 или 0,18 кг (версии USB и Blue).

Консультация по CARDIOVIT CS-104
