Чистка и ремонт механизма 3D внутриполостного микроконвексного объемного датчика GE RIC 5-9-D
Внутриполостной микроконвексный объемный датчик GE RIC 5-9-D
На датчике перестал работать 3D режим. Заявленная неисправность: При включении 3D мотор не работает, модуль 3D/4D не двигается (не слышен звук).

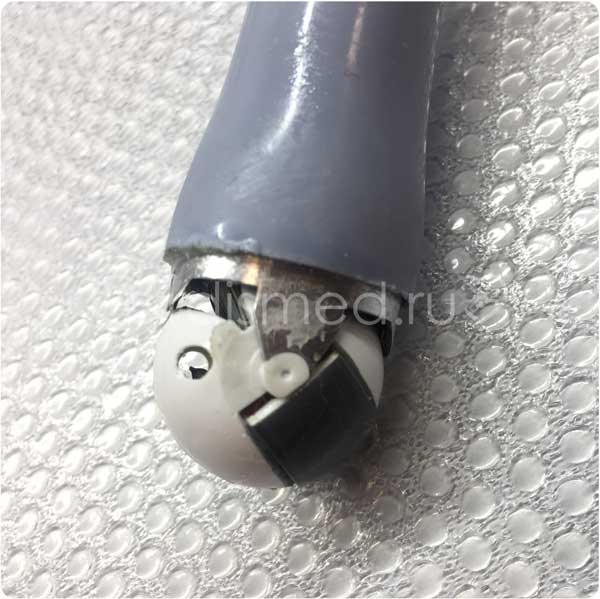

У датчика присутствуют признаки вскрытия 3D камеры. По информации от врача данный RIC 5-9-D уже ранее ремонтировался частным инженером при нарушении герметичности (слетел колпак). При этом датчик был собран неправильно, колпак установлен с использованием агрессивного адгезионного состава.
- Данный состав повредил поверхность колпака,
- Попал во внутренний объем 3D камеры: на поверхность сканирующего модуля и движущиеся части платформы 3D.
- Заклинил мотор 3D
- Возникла опасность обрыва троса и повреждения основы 3D платформы
- Возникла опасность выхода из строя (сгорания) двигателя - мотора датчика.
Благодаря своевременному обращению и минимальному количеству запусков 3D удалось избежать замены этих компонентов.
При ремонте 3D датчика выполнены работы:
- Демонтаж и обработка колпака
- Чистка, обработка и восстановление механизма позиционирования 3D,
- Пересборка и юстировка элементов датчика
- Повторная заправка эмиссионной акустической жидкости УЗИ датчика,
- Дегазация, герметизация и тестирование.

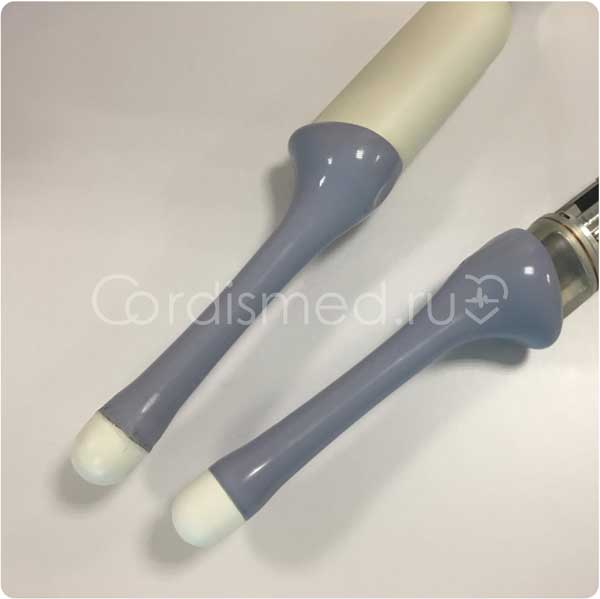

В результате успешных ремонтных работ восстановлено рабочее состояние всех подвижных элементов, сохранена герметичность 3D камеры, сохранен заводской трос, восстановлен мотор.
Датчик прошел все тесты и сейчас успешно используется в ЛПУ.
