Конвексный 3D датчик Samsung Medison VN4-8 с серьезным повреждением купола (колпака) рабочей 3D камеры.
Объемные датчики очень чувствительны к различным механическим воздействиям: падениям, ударам из-за их сложной конструкции, наличия механических движущихся частей, акустической жидкости внутри рабочей камеры (и не только).
Учитывая их высокую стоимость и повышенные требования к качеству получаемых данных и обработки сигналов, относиться к таким датчикам стоит с особой осторожностью и заботой.

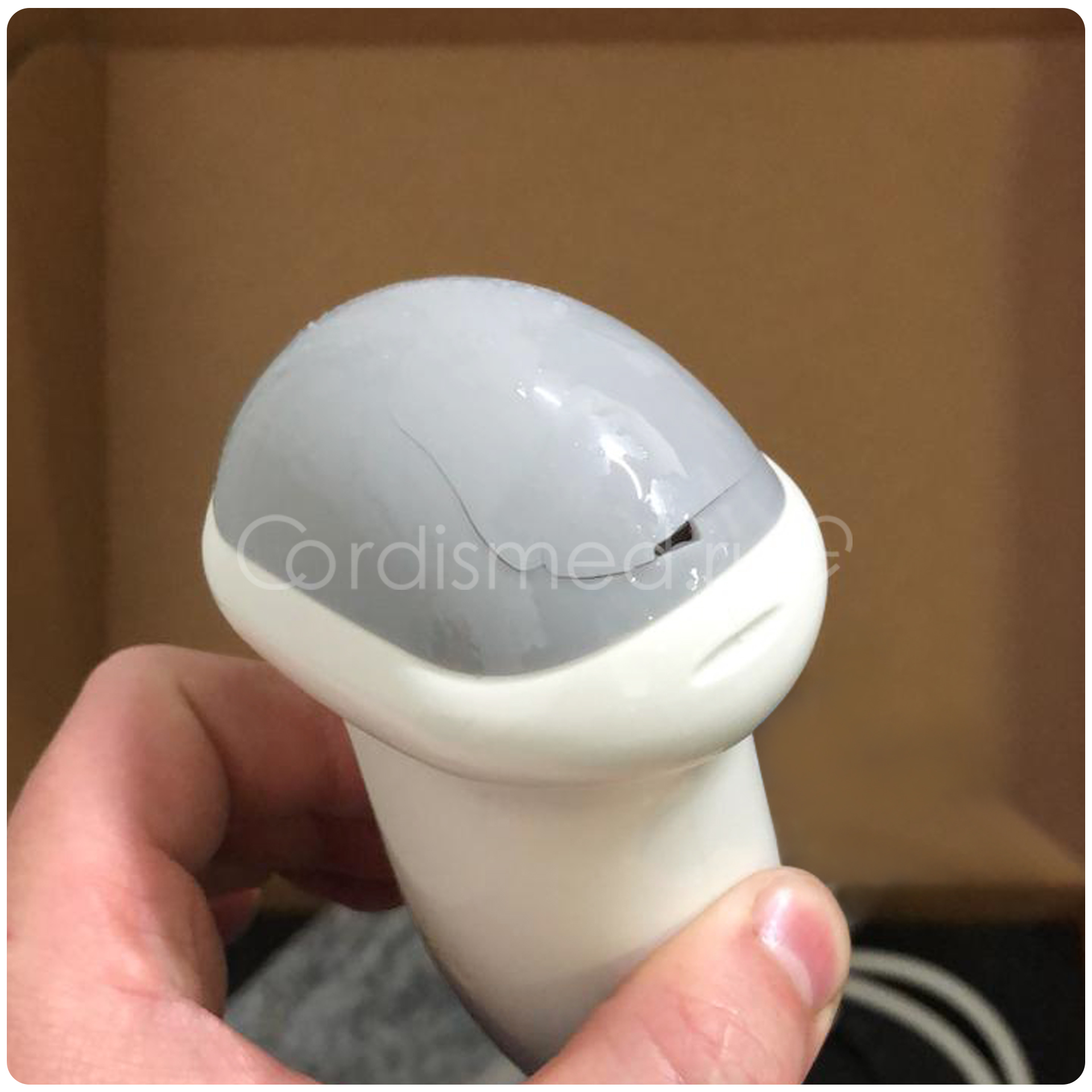

Повреждение купола (колпака) 3D датчика Samsung Medison VN4-8
На фото хорошо видно, что повреждение находится практически в центре купола, и это не трещина. На поверхности не хватает участка, и хоть на первый взгляд дефект может показаться незначительным это не так, восстановление герметичности именно этого купола с сохранением его характеристик практически невозможно, поэтому оптимальное решение - изготовление и замена колпака (купола) 3D датчика с последующей заправкой акустической жидкости.
При ремонте датчика Medison VN4-8 выполнены следующие работы
- Демонтаж поврежденного купола
- Полная очистка внутренних полостей рабочей 3D камеры и вспомогательных элементов
- Проверка целостности 3D механизма

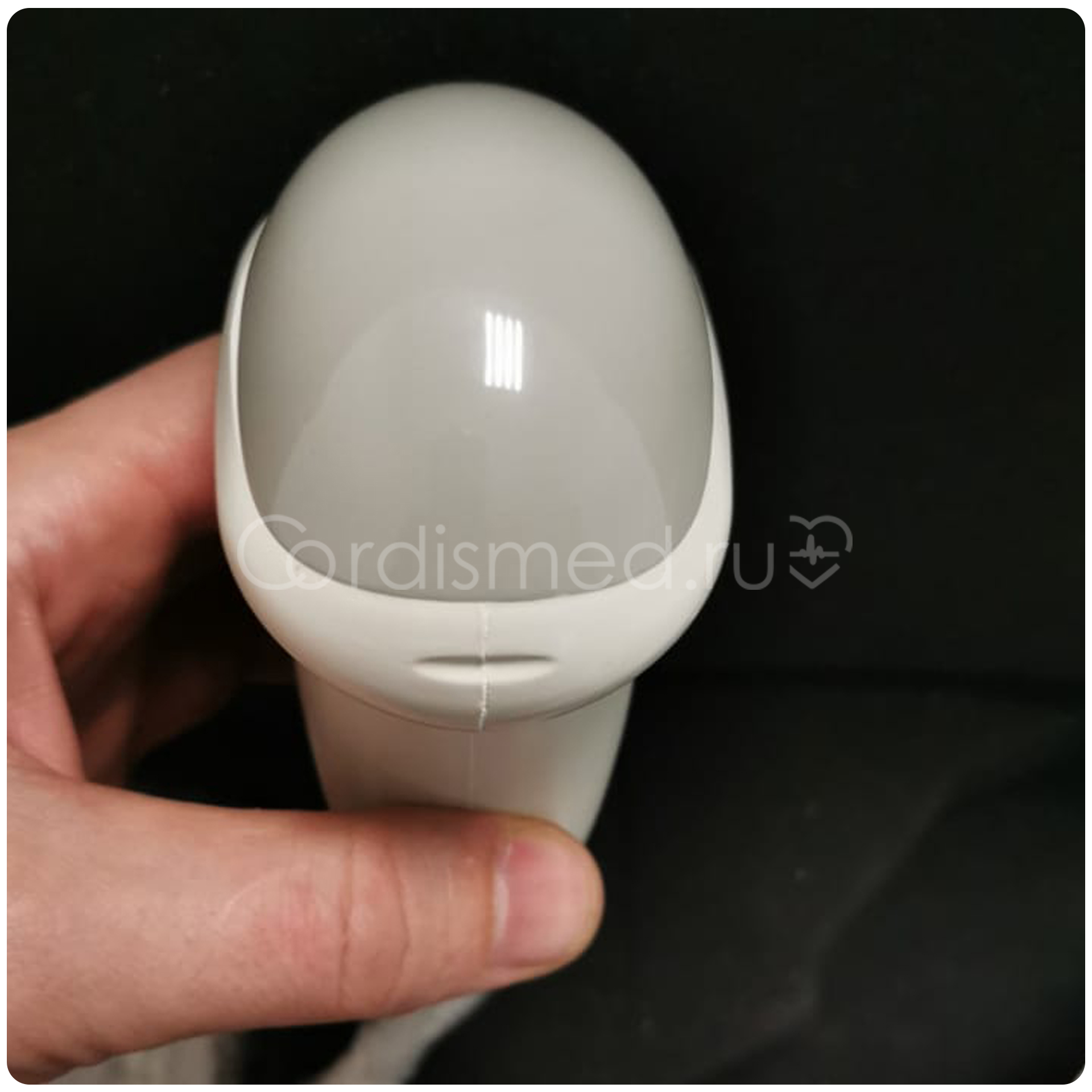

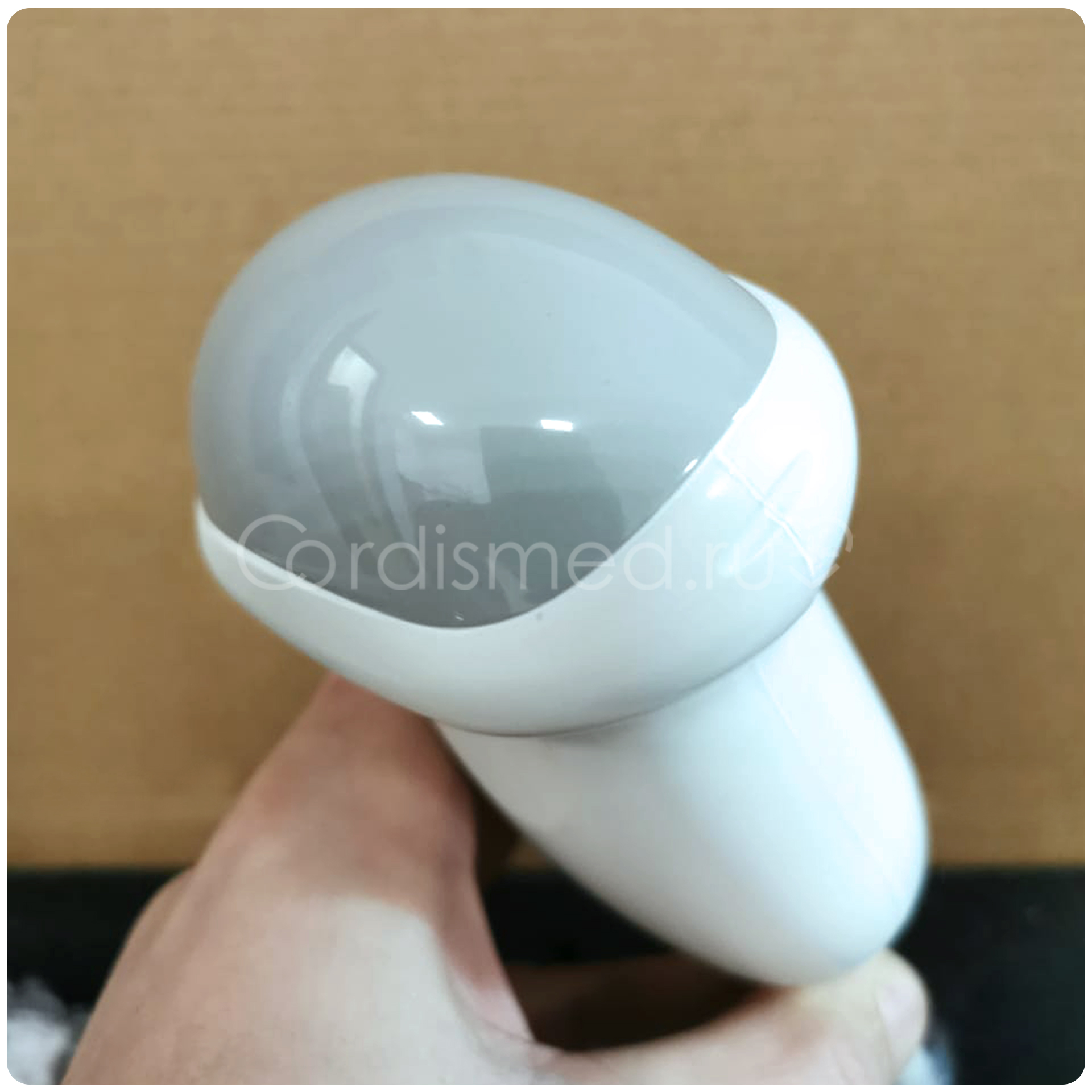

- Изготовление и монтаж нового купола (колпака) 3D датчика УЗИ Samsung Medison VN4-8
- Полная сборка датчика
- Заправка акустической жидкости (иногда ее называют маслом).
- Тестирование датчика и проверка визуализации
Все работы выполнены с заводским качеством. В данный момент датчик уже передан в эксплуатацию и успешно используется продолжительное время.
