Замена линзы абдоминального датчика C 5-2 для аппарата Mindray DC-7
В сервисный центр Cordismed поступил очередной конвексный абдоминальный датчик Mindray с поврежденным покрытием пьезокристаллического УЗ-модуля.

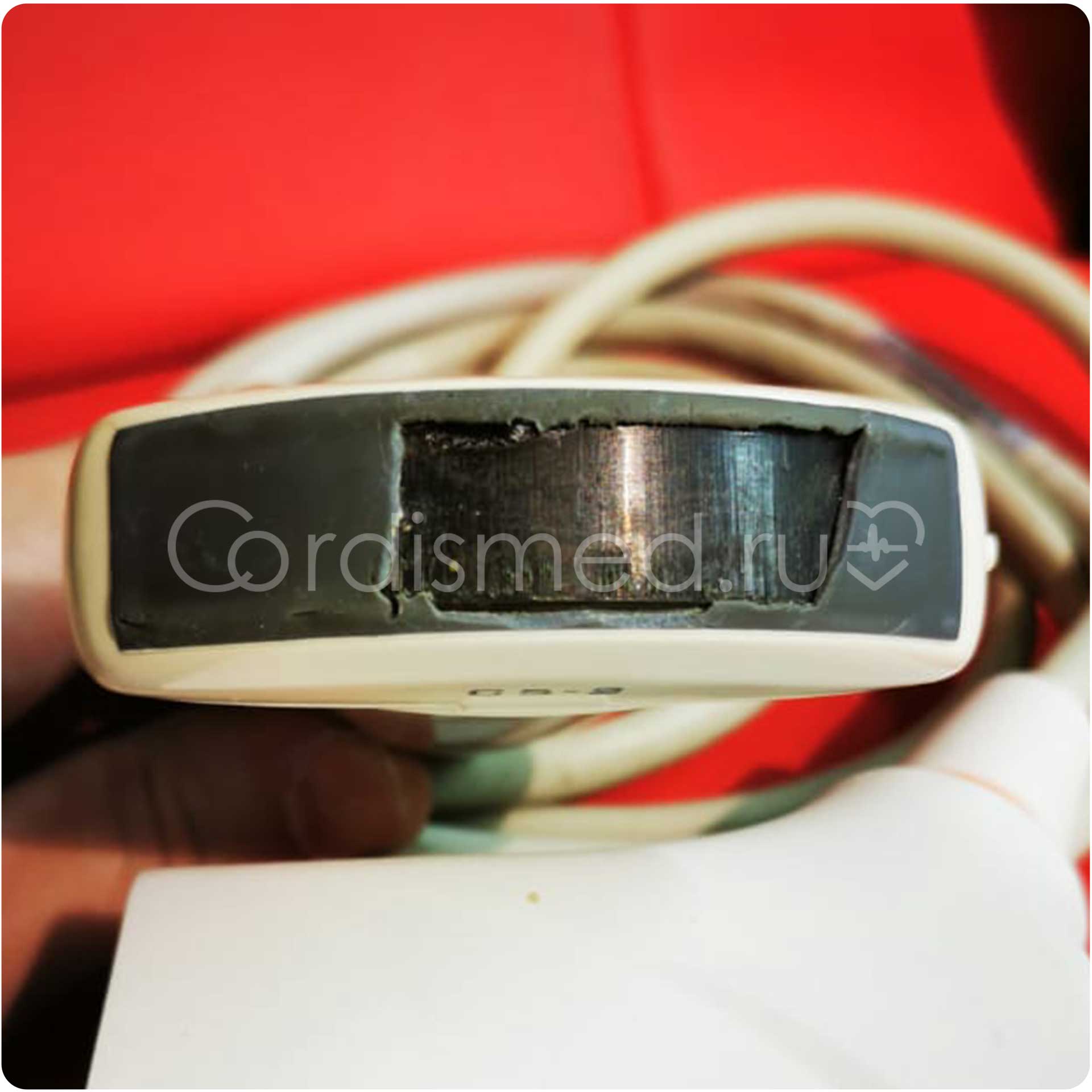

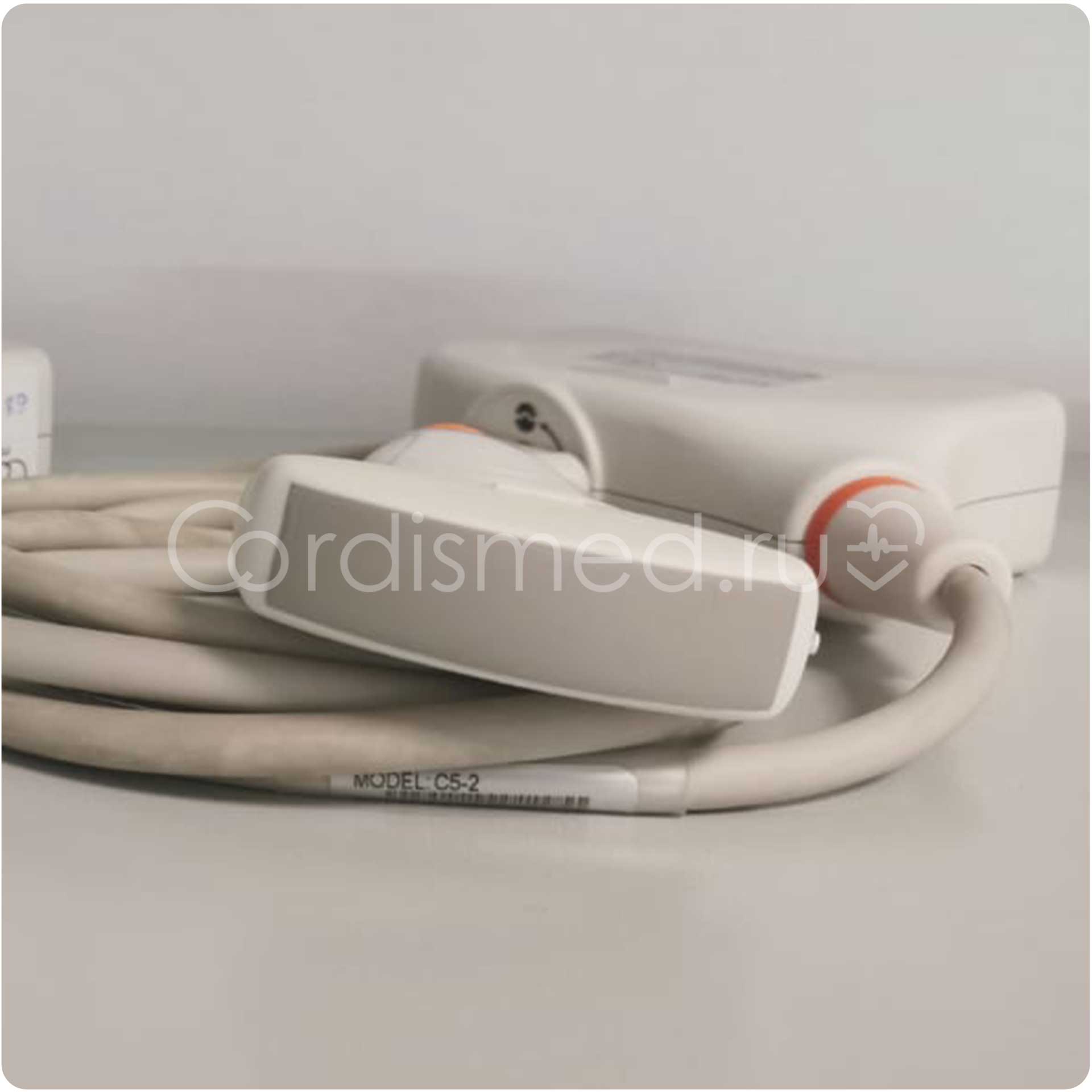

Датчик УЗИ Mindray C5-2 до и после замены линзы
Замена линзы на датчике УЗИ в данном случае просто необходима. Повреждение еще более серьезное, чем у недавно восстановленного аналогичного образца.
Открыта существенная часть пьезокристаллического модуля. Использовать датчик в таком виде категорически запрещено, даже в крайнем случае.
Применяя датчики с открытыми участками пьезокристаллов вы рискуете:
- Во внутренние области датчика попадает гель, что может вызвать короткое замыкание и полный выход из строф не только датчика, но и всего аппарата УЗИ (взаимодействуют с блоком питания и платами управления по обратной связи)
- Качество и достоверность визуализации при таком состоянии датчика находятся под вопросом. Вы не можете гарантировать достоверность получаемой картинки и измерений.
- Такой датчик может навредить пациенту и врачу
- Во первых, из-за прямого контакта пьезокристаллов с телом (во время исследования кристаллы находятся под высоким напряжением. Пациент и врач могут испытывать неприятные ощущения, покалывания, даже удары током),
- Во вторых - дезинфекция такого датчика не только затруднена, но практически невозможна. риск передачи различных инфекций и заболеваний сильно возрастает.
Датчики модели C5-2 очень распространены и широко используются на аппаратах Mindray DC-7, DC-N6. Из-за широкой частотной полосы (от 2 до 5 МГц) и различных областей исследований, датчик постоянно находится в работе. Поэтому износ его элементов, как правило, намного выше, чем у некоторых других моделей. В первую очередь страдает, конечно, акустическая линза. Не исключение и данный экземпляр.
При всей серьезности ситуации каких-либо опасных последствий удалось избежать. Кристаллы не пострадали, необходима только новая линза.
В ходе ремонта:
- Полностью удалены остатки поврежденной линзы
- Зачищены поверхности кристаллов, удалены частицы геля и другие инородные элементы
- Выполнена замена линзы на датчике УЗИ
- восстановлена герметичность модуля
- Полностью протестирован датчик
После ремонтных работ датчик прошел все тесты, признан безопасным и пригодным к работе.
В данный момент УЗИ датчик уже используется для ежедневных исследований.
На все работы представлена официальная гарантия.
