Что такое линза (мембрана) УЗИ датчика на самом деле

Линза УЗИ датчика выполняет важные функции, без которых визуализация была бы не такой точной, а датчик прослужил бы в несколько раз меньше. Это не просто резиновая или силиконовая накладка, защитное покрытие, но и кое что более важное.

Функции акустической ультразвуковой линзы датчика УЗИ:

Акустическое линзирование

Как следует из названия, форма и особый материал линзы помогают фокусировать и направлять поток ультразвукового излучения от кристаллов по тем же принципам, что и в оптике. Именно поэтому покрытие и называется линзой.

Защита пьезокристаллов

Кристаллы и согласующий слой линза защищает от внешней среды, а внешнюю среду - от излишнего излучения. При непосредственном контакте модуля кристаллов с различными поверхностями в рабочем состоянии долго он не продержится, особенно учитывая, что сразу под линзой находится тонкая пленка дополнительного важного слоя. которая стирается / повреждается очень быстро.

Что такое линза (мембрана) УЗИ датчика на самом деле

Кристаллы (несмотря на общепризнанную и обоснованную безопасность УЗ метода) передают в исследуемую среду очень большие количества энергии, не смертельные, но при определенных условиях способные влиять на биологические ткани и среды. Линза здесь выполняет роль дополнительного фильтра.

Акустическая проницаемость

Здесь все кратко и понятно: Для максимальной защиты кристаллов можно было бы покрыть из пластиком или даже металлом, но никакого ультразвука мы бы тогда в тело человека отправить не смогли. Материал линзы - идеальный баланс между защитой и проницаемостью ультразвуком.

Граница раздела и согласование сред.

Чтобы получить максимально качественную картинку, нужно отправить, принять и обработать максимально возможное количество информации. В данном случае информация - это и есть УЗ излучение.

Для качественной картинки важно, чтобы как можно большее количество УЗ лучей, генерируемых пьезокристаллами попало в тело человека и вернулось обратно без препятствий, потерь, помех и т.д. В роли препятствий здесь выступает граница раздела сред (как при искажении лучей света, когда они попадают под воду).

Материал линзы и тонкой согласующей пленки сразу под ней обеспечивают плавное изменение параметров сред от кристаллов к телу человека и обратно. Благодаря этому ультразвуковые лучи “не замечают” изменений и без проблем проделывают свой путь.

Насколько это важно, становится понятно, если под линзу попадает воздух или гель - тогда появляется еще одна среда, граница раздела уже не такая, какой должна быть, и УЗ лучи просто не проникают в тело пациента / не попадают обратно на кристаллы. Как результат - мы видим на экране черные пятна - провалы.

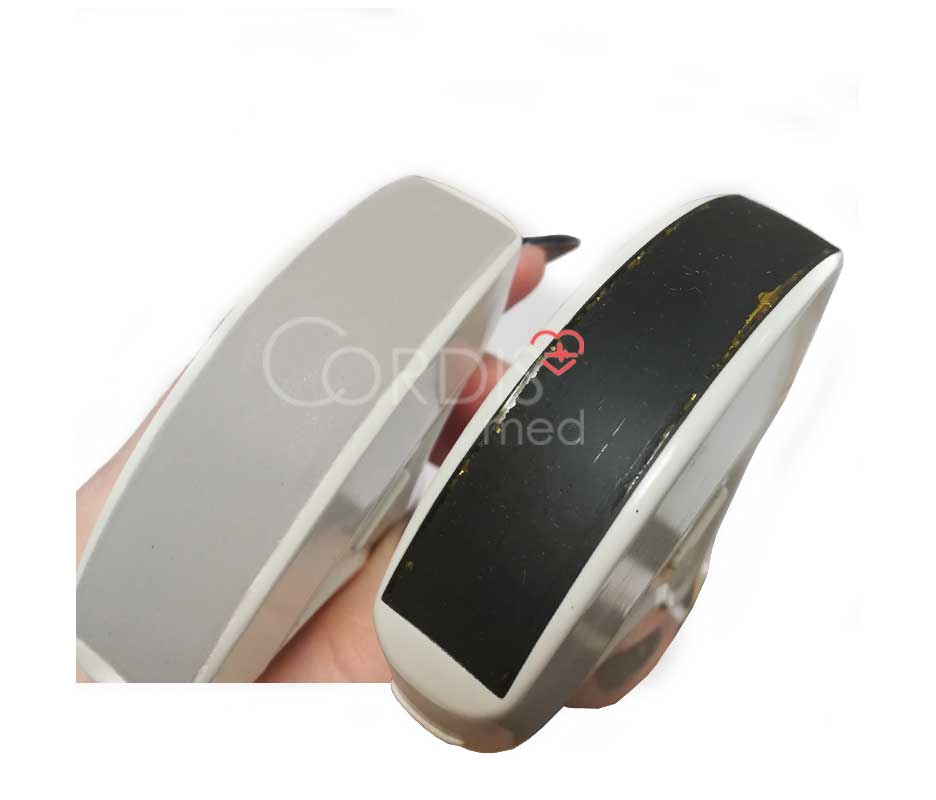

В данном случае нужен ремонт датчика УЗИ - замена линзы. Это базовая ремонтная операция, которую можно выполнить оперативно. При этом качество визуализации восстанавливается, и датчиком можно сноваа пользоваться без проблем.

Если у вас есть вопросы по работе с датчиками или аппаратами УЗИ, нужна помощь с диагностикой,обслуживанием или ремонтом УЗИ датчиков и сканеров - пишите и звоните нам в любое время.
