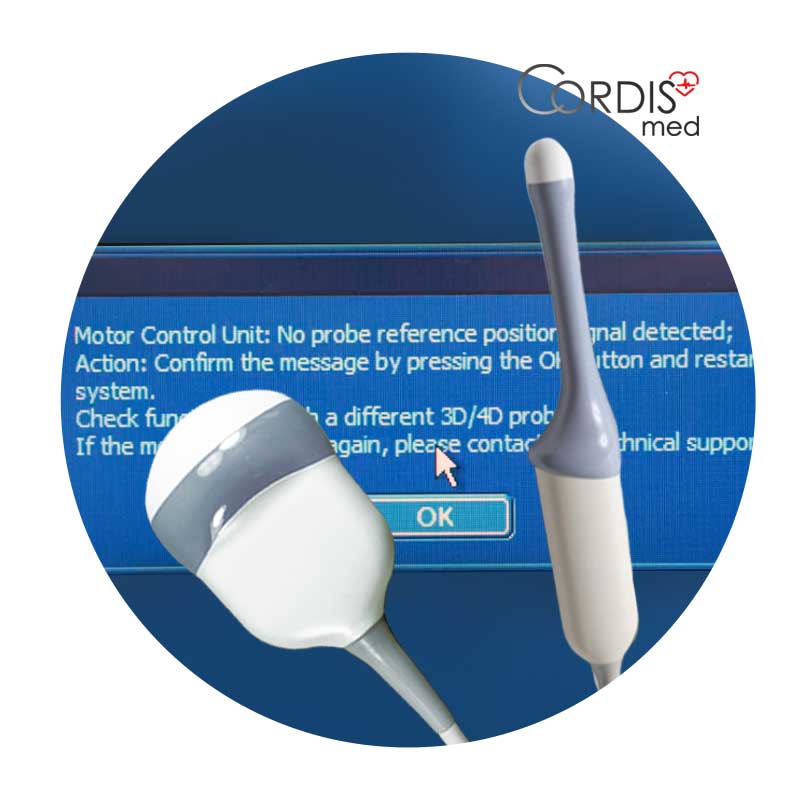

Если на экране УЗИ аппарата появляется ошибка MotCtrl (или другие) при переходе в 3D / 4D режим или аппарат зависает - дистанционную диагностику датчика и частично всей системы можно провести по тексту системного сообщения, коду ошибки с экрана УЗИ, видео момента переключения на 3D / 4D, выбора датчика УЗИ.
Почему ошибка Mot Ctrl появляется только при переходе в 3D / 4D или выборе объемного датчика
3D датчик совмещает в себе сложную электронику и пьезокерамические кристаллы 2D моделей с подвижными элементами, механикой 3D модуля, необходимой для движения кристаллов при сканировании в трехмерном режиме.
Именно наличие системы позиционирования и движения пьезокристаллов (а точнее - ее неисправность) и приводит к появлению ошибок MotCtrl на экране УЗИ аппарата при выборе 3D.
Такие ошибки в 95% случаев говорят о неисправности самого датчика.
Важно: Формулировка MotCtrl встречается именно в УЗИ аппаратах GE (и соответственно, датчиках), но аналогичные проблемы возникают и у других производителей. Восстановить можно любую модель.
Информация: ремонт 3D / 4D УЗИ датчиков.
Причина ошибок 4D УЗИ датчиков
УЗИ датчик - один из основных элементов аппарата. Именно в нем находятся пьезоэлементы, генерирующие ультразвук и получающие обратный сигнал. Для контроля пьезоэлементов в датчике (внутри корпуса или в коннекторе) присутствуют электронные платы, которые выполняют функции промежуточного контроля и распределения данных и питания.
Необходимое условие корректной работы 3D / 4D режима - движение 3D сканирующего модуля внутри датчика
Конструкция 3D датчика еще сложнее, чем в обычных 2D моделях. В объемных датчиках пьезоэлементы движутся во время сканирования, создавая множество УЗ-срезов. для этого пьезокерамический модуль расположен на специальной площадке, которая качается из стороны в сторону.
Движение кристаллов (и всей площадки 3D / 4D датчика) обеспечивает специальный сервопривод (мотор 3D датчика, шаговый двигатель) через систему из тросов (или троса), механических подвижных креплений, передаточных механизмов, датчиков положений и т.д.
MotCtrl - Ошибка мотора 3D / 4D датчика или системы синхронизации 3D модуля
Каждый такт движения из крайнего левого в крайнее правое положение мотор - привод работает одновременно с кристаллами, чтобы можно было отправлять и получать УЗ луч в “правильные” моменты. Если по каким-то причинам эта синхронизация нарушается - возникают ошибки MotCtrl.
Варианты ошибок 3D датчика
|
MotCtrl RS232 communication timeout |
|
MotCtrl: No Reference Position signal! |
|
Motor Control Unit Error |
Сообщения MotCtrl можно назвать ошибкой мотора, хотя это не совсем так. Необходима диагностика всего 3D модуля, проверка, восстановление / пересборка, повторная заправка эмиссионной акустической жидкости.
В некоторых случаях при появлении этой ошибки также слышен нехарактерный шум, треск или хруст из самого датчика
Никогда не используйте такой датчик (или, как минимум, не включайте 3D режим даже для повторной проверки). Делать это нужно только при крайней необходимости, так как поврежденные элементы 3D механизма или трос могут повредить основание площадки, провода сканирующего модуля или даже сами кристаллы. в таком случае ремонт тоже возможен, но он будет сложнее и дороже.
Если при включении 3D появляется ошибка, но с самим датчиком ничего не происходит (мотор не работает - это можно почувствовать, удерживая датчик в руке), для полноценной диагностики датчик необходимо разобрать, проверить все его элементы, включая двигатель и внутренний объем 3D камеры.
Делать это самостоятельно крайне опасно, так как обязательно потребуется заправка камеры и, вероятно, калибровка 3D механизма, если она будет нарушена при монтаже или уже сбита при появлении неисправности.
