«Edan» — крупный производитель медицинского оборудования из Китайской Народной Республики. Продолжительный — более 30 лет — опыт работы в сфере, широкий ассортимент выпускаемой продукции и инновационный подход к её разработке принесли этому бренду известность не только в самом Китае, но и за рубежом — в том числе и в России, где медтехника от «Edan» пользуется заметной популярностью.
Основная специализация данной компании — диагностические приборы для нужд различных медицинских и ветеринарных учреждений и лабораторий. В их обширный перечень входят в том числе и различные системы ультразвуковой диагностики.
Линейка аппаратов УЗИ Edan весьма разнообразна — она представлена стационарными, портативными и ручными моделями, среди которых имеются как бюджетные и простые, так и высококлассные универсальные решения, позволяющие решать широкий спектр задач. При этом всех их, вне зависимости от уровня функциональности, объединяет современный эргономичный дизайн, обеспечивающий комфортные условия работы, упрощающий проведение обследований, обработку и передачу полученных данных и т.п.
В этой статье мы подробно разберём модельный ряд систем ультразвуковой диагностики от «Edan», доступных на российском рынке, чтобы вы могли наглядно сравнить их между собой, исходя из их ключевых особенностей и характеристик.
Общие особенности аппаратов УЗИ Edan
Большинство УЗИ-аппаратов Edan имеет ряд общих функциональных особенностей, призванных упростить проведение УЗД за счёт улучшения качества изображения и предоставлению пользователю дополнительных возможностей для решения специфических задач. К их числу относятся:
- Функции стоп-кадра и кино-петли. В любой момент пользователь может «заморозить» изображение на экране для его подробного изучения, нанесения анатомических меток, комментирования и последующего сохранения. Если же перед этим будет запущен сбор кадров, аппарат УЗИ также сможет сформировать кино-петлю, покадрово воспроизводящую наблюдаемую сонографистом в течение определённого времени картину в динамике, чтобы врач наглядно мог оценить происходящие изменения.
- eSRI. Функция дополнительной обработки «Визуализация с подавлением зернистости» — «Speckle Reduction Imaging», eSRI — в реальном времени снижает зернистость изображения, повышая его чёткость.
- Мультилучевое сканирование. Технология цифровой мультилучевой обработки mBeam за счёт приёма отражённого ультразвукового сигнала не одним, а несколькими элементами с последующим усреднением регистрируемых данных повышает частоту кадров в доплеровских режимах сканирования.
- Пространственно-составное сканирование. Функция пространственно-составного сканирования или компаундинга — «Spatial Compounding Imaging», SCI — за счёт подачи ультразвуковых импульсов под разными углами наклона собирает конечное изображение из нескольких отдельных фрагментов, тем самым дополнительно снижая зернистость, увеличивая контрастность и уменьшая количество теней.
Портативные аппараты УЗИ Edan

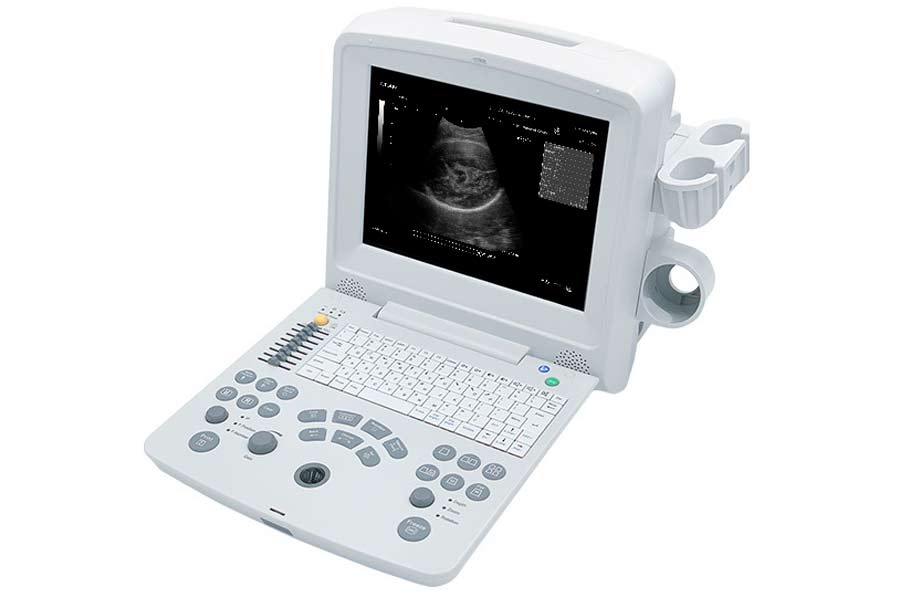

Edan DUS60
DUS60 — самый доступный из аппаратов УЗИ от «Edan», который позиционируется как чёрно-белый — он поддерживает только базовые режимы сканирования B и M, а также режим импульсно-волнового доплера, что делает его малоподходящим для нужд кардиологии.
Тем не менее эта модель может стать удачным выбором для медучреждений, которые нуждаются в недорогой ультразвуковой системе общей визуализации, подходящей для обследования малых наружных органов, поверхностных сосудов, опорно-двигательного аппарата, а также органов брюшной полости и малого таза.
Характеристики:
- Кол-во портов для УЗ-датчиков: 2.
- Режимы сканирования: B, B+B, 4B, B+M, М и PW.
- Встроенная память: 504 Мб.
- Дисплей: цветной, 12,1".
- Габариты: 330×320×220 мм.

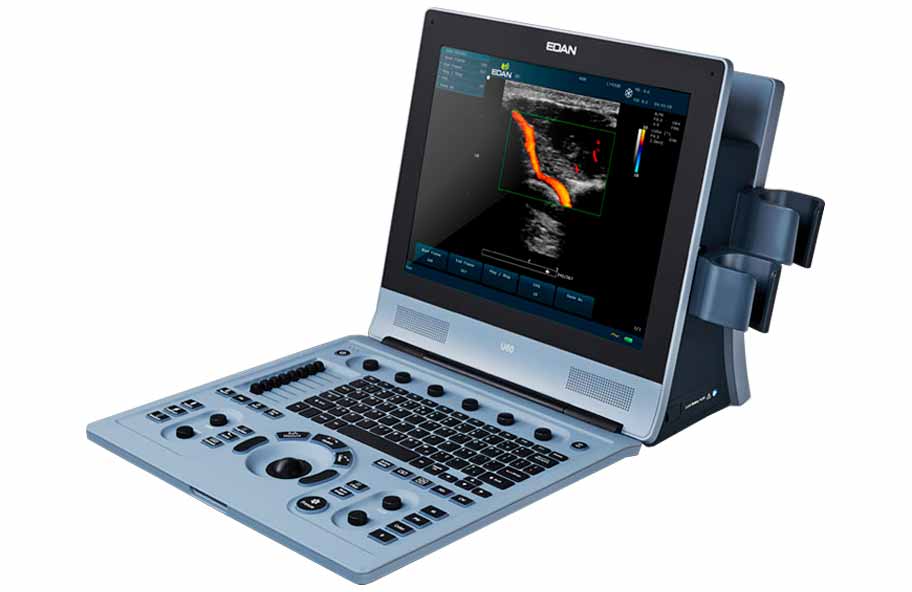

Edan U60
U60 — более продвинутый по сравнению с DUS60 портативный ультразвуковой сканер, который отличается от своего предшественника поддержкой режимов ЦДК и энергетического и постоянного доплеров. Вкупе со значительно увеличенным объёмом встроенной памяти это делает U60 намного более гибким и универсальным решением, способным достаточно эффективно проявить себя в том числе и при исследовании сердца.
Характеристики:
- Кол-во портов для УЗ-датчиков: 2.
- Режимы сканирования: B, 2B, 4B; B/M, B/CFM, B+B/CFM, B/CFM/PW; B/PDI, B+B/PDI, B/PDI/PW; B/PW, B+CFM/PW, B+PDI/PW, B/CFM/PW, B/PDI/PW; B/CW, B+CFM/CW, B+PDI/CW, B/CFM/CW, B/PDI/CW.
- Встроенная память: 500 Гб.
- Дисплей: цветной, 15".
- Габариты: 370×200×350 мм.

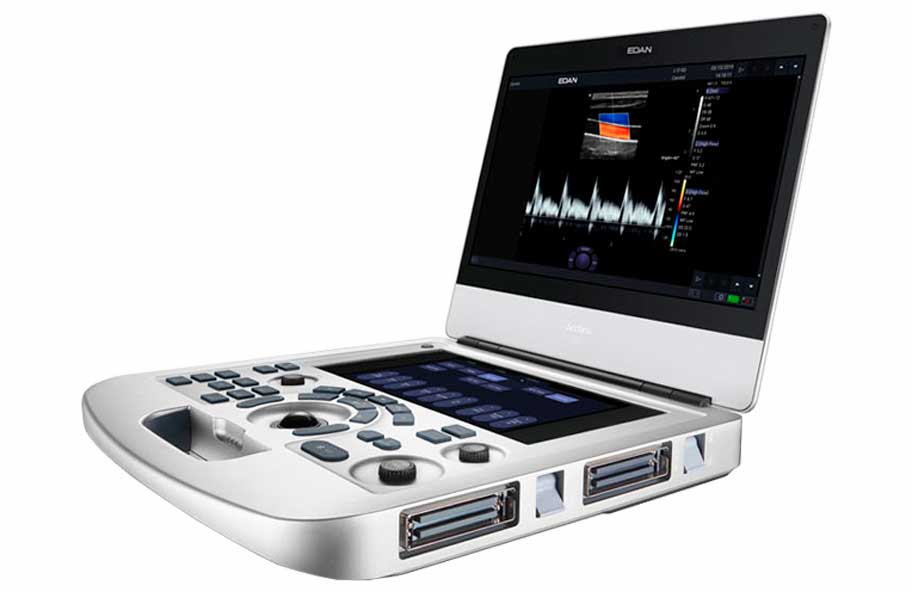

Edan Acclarix AX3
Acclarix AX3 — самый простой из портативных представителей серии аппаратов УЗИ «Acclarix», отличительными чертами которой стали усовершенствованная эргономика, поддержка режимов тканевого доплера и трёхмерного сканирования, а также наличие разнообразных дополнительных функций.
AX3 не только более функционален по сравнению с моделями DUS60 и U60, но и имеет меньшую массу и габариты, что делает его более мобильным и удобным в эксплуатации.
Характеристики:
- Кол-во портов для УЗ-датчиков: 2.
- Режимы сканирования: B, B, 4B, B/M; B/CFM, B+B/CFM, B/CFM/PW; B/PDI, B+B/PDI, B/PDI/PW; B/PW, B/CFM/PW, B/PDI/PW; B/CW, B/CFM/CW, B/PDI/CW; B+TVI, B+TVI+TVD, B/TVI/TVD; 3D/4D.
- Встроенная память: 120 Гб.
- Дисплей: цветной, 15,6"; сенсорный, 10,1".
- Габариты: 375×380×58 мм.

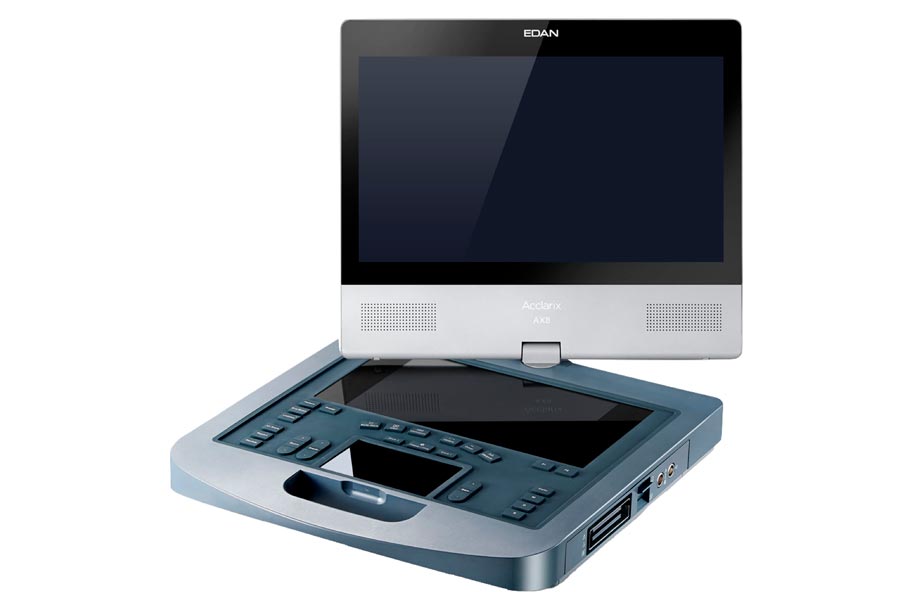

Edan Acclarix AX8
Acclarix AX8 — самый продвинутый из числа портативных сканеров УЗИ от «Edan», доступных в России. От модели AX3 он отличается:
- расширенным набором режимов сканирования с использованием тканевого доплера;
- поддержкой режимов эластографии;
- возможностью подключения модуля ЭКГ для регистрации электрокардиограмм по 3 отведениям.
Кроме того, в Acclarix AX8 применяется программная платформа «Edan SynSight», которая за счёт новых алгоритмов формирования ультразвукового луча и обработки принимаемых отражённых сигналов демонстрирует более высокую скорость визуализации и повышенную однородность и контрастность изображения, при этом обеспечивая возможность держать в фокусе всю область сканирования без перемещения датчика.
Хотя AX8 имеет всего один порт для ультразвуковых датчиков, при необходимости к нему можно подключить разветвитель, рассчитанный на 3 УЗ-датчика.
Характеристики:
- Кол-во портов для УЗ-датчиков: 1.
- Режимы сканирования: B, 2B, 4B, B/M; B/CFM, B+B/CFM, B/CFM/PW; B/PDI, B+B/PDI, B/PDI/PW; B/PW, B/CFM/PW, B/PDI/PW; B/CW, B/CFM/CW, B/PDI/CW; B+CFM-TDI, B+PW-TDI, B/PW-TDI, B+CFM-TDI+PW-TDI, B/CFM-TDI/PW-TDI; 3D/4D; E, B+E.
- Кол-во отведений ЭКГ: 3.
- Встроенная память: 120 Гб.
- Дисплей: цветной, 15,6"; сенсорный, 10,1".
- Габариты: 388×407×77 мм.
Стационарные аппараты УЗИ Edan

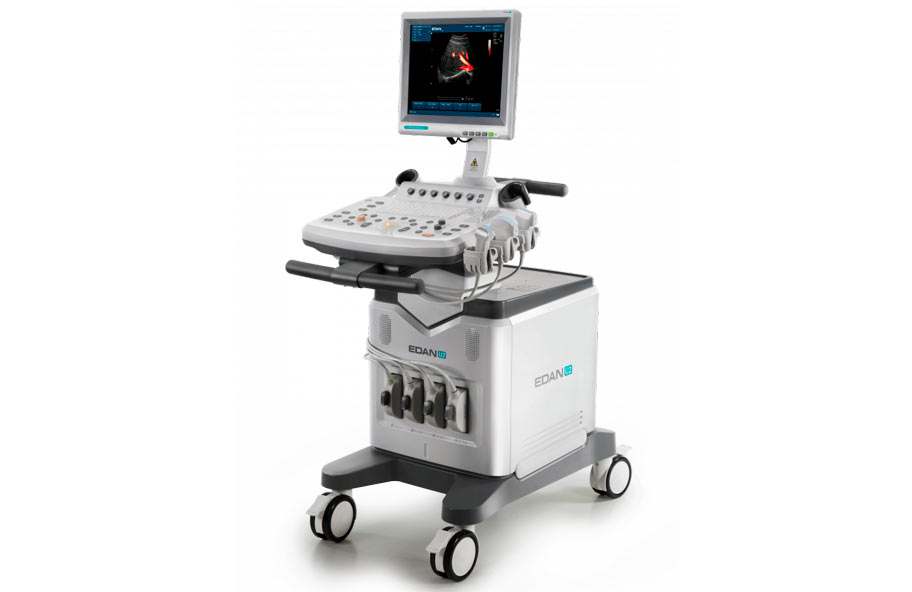

Edan U2
U2 — стационарный УЗИ-аппарат среднего класса, который является полным функциональным аналогом портативной модели U60. Единственным его заметным отличием от неё — за вычетом стационарного исполнения — является наличие 4 портов для подключения ультразвуковых датчиков.
Характеристики:
- Кол-во портов для УЗ-датчиков: 4.
- Режимы сканирования: B, 2B, 4B; B/M, B/CFM, B+B/CFM, B/CFM/PW; B/PDI, B+B/PDI, B/PDI/PW; B/PW, B+CFM/PW, B+PDI/PW, B/CFM/PW, B/PDI/PW; B/CW, B+CFM/CW, B+PDI/CW, B/CFM/CW, B/PDI/CW.
- Встроенная память: 500 Гб.
- Дисплей: цветной, 15".
- Габариты: 919×534×1270 мм.

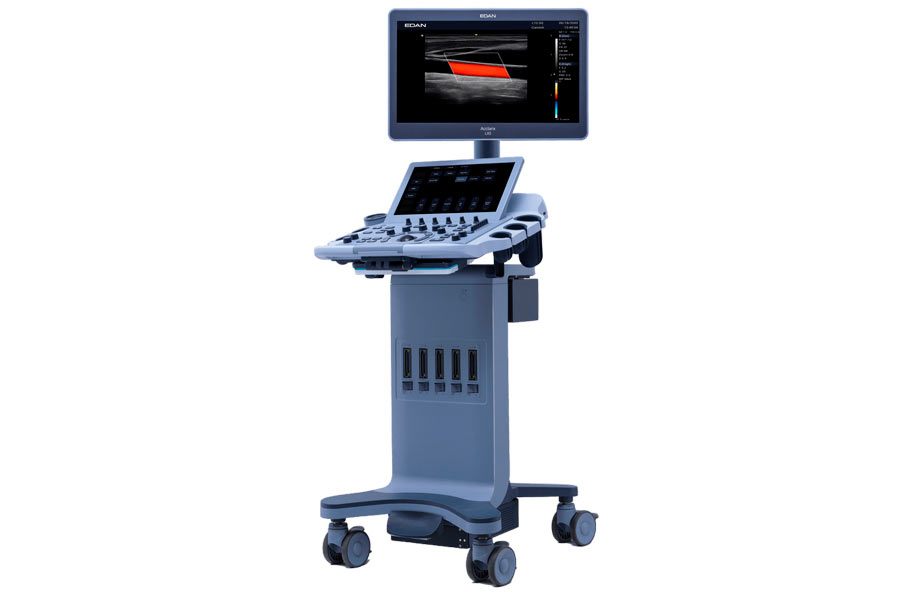

Edan Acclarix LX3
Acclarix LX3, подобно модели AX3, аналогом которой он и является, можно назвать самым доступным из стационарных ультразвуковых сканеров серии «Acclarix», доступных на отечественном рынке.
Будучи представителем последнего поколения аппаратов УЗИ от «Edan», эта модель заметно отличается от достаточно бюджетного U2, имея:
- уже упоминавшиеся ранее режимы тканевого доплера и трёхмерного сканирования;
- сенсорное управление;
- более широкий видеоэкран;
- дополнительный порт для УЗ-датчиков.
Характеристики:
- Кол-во портов для УЗ-датчиков: 5.
- Режимы сканирования: B, B, 4B, B/M; B/CFM, B+B/CFM, B/CFM/PW; B/PDI, B+B/PDI, B/PDI/PW; B/PW, B/CFM/PW, B/PDI/PW; B/CW, B/CFM/CW, B/PDI/CW; B+TVI, B+TVI+TVD, B/TVI/TVD; 3D/4D.
- Встроенная память: 512 Гб.
- Дисплей: цветной, 21,5"; сенсорный, 14".
- Габариты: 1640×544×665 мм.

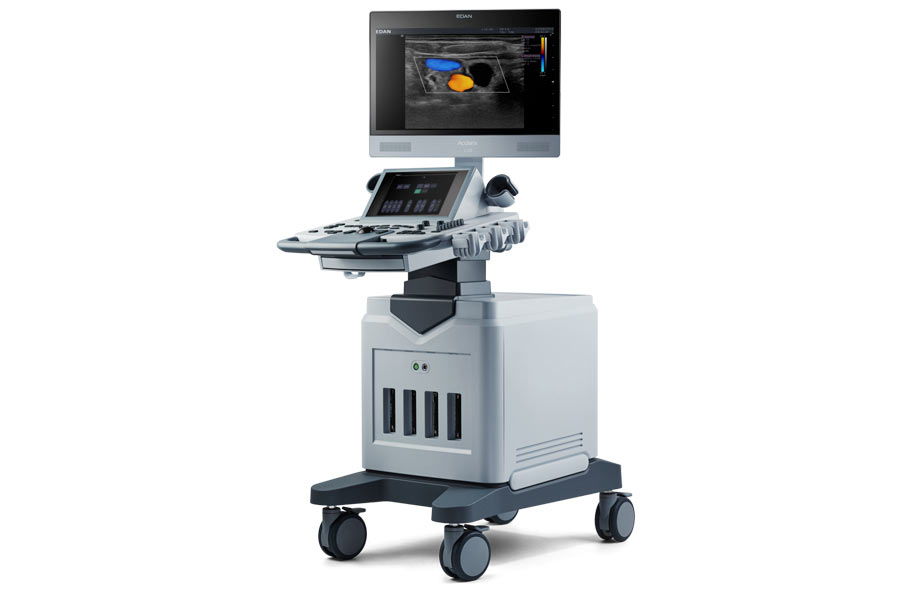

Edan Acclarix LX8
Acclarix LX8 — стационарный аналог портативной модели Acclarix AX8, отличающийся от него большей диагональю дисплея и большим объёмом встроенной памяти.
От модели LX3 же этот аппарат УЗИ отличается:
- наличием возможности проводить электрокардиографические и эластографические исследования;
- расширенным набором комбинированных режимов сканирования с использованием тканевого доплера.
Кроме того, Acclarix LX8 получил функцию обработки изображений eTAI — «Tissue Adaptive Imaging », адаптивная визуализация тканей, — способную корректировать изображение в зависимости от того, какие именно ткани сканируются, и тем самым повышать различимость анатомических границ и общую контрастность при снижении уровня зашумленности.
Характеристики:
- Кол-во портов для УЗ-датчиков: 4.
- Режимы сканирования: B, 2B, 4B, B/M; B/CFM, B+B/CFM, B/CFM/PW; B/PDI, B+B/PDI, B/PDI/PW; B/PW, B/CFM/PW, B/PDI/PW; B/CW, B/CFM/CW, B/PDI/CW; B+CFM-TDI, B+PW-TDI, B/PW-TDI, B+CFM-TDI+PW-TDI, B/CFM-TDI/PW-TDI; 3D/4D; E, B+E.
- Кол-во отведений ЭКГ: 3.
- Встроенная память: 1 Тб.
- Дисплей: цветной, 21,5"; сенсорный, 10,1".
- Габариты: 1632×650×953 мм.

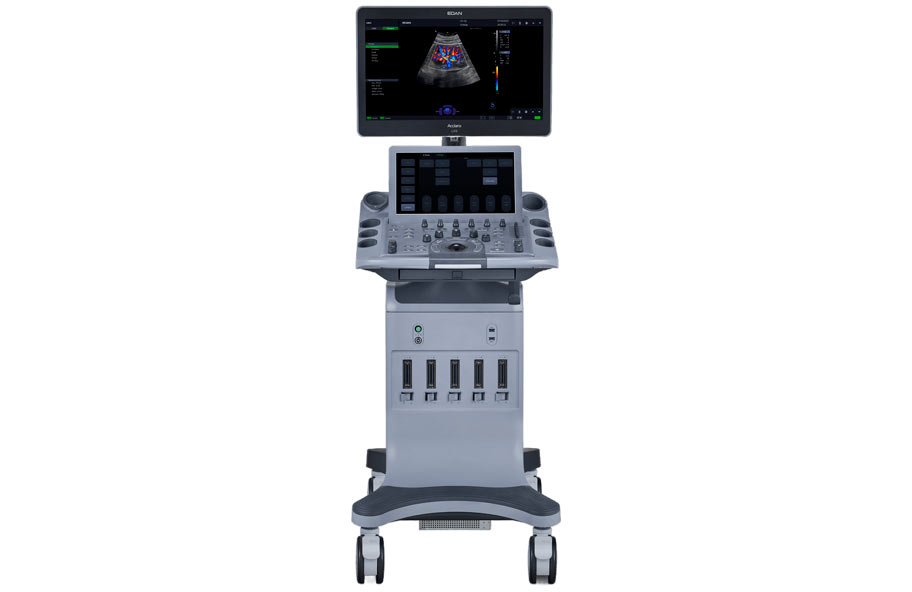

Edan Acclarix LX9
Acclarix LX9 — флагманская модель, которая объединяет в себе всё самое лучшее, что может предложить не только серия «Acclarix», но и линейка стационарных УЗИ-аппаратов Edan как таковая.
Основным нововведением, отличающим её от Acclarix LX8, является наличие режимов сканирования, предназначенных для проведения контрастно-усиленного УЗИ или КУУЗИ — продвинутого метода исследования кровеносной системы, хорошо зарекомендовавшего себя при определении характера опухолей в различных направлениях медицины. При этом LX9, как и LX8, имеет функцию обработки изображений eTAI, значительно упрощающую процесс оптимизации качества изображения при исследовании различных органов.
Характеристики:
- Кол-во портов для УЗ-датчиков: 5.
- Режимы сканирования: B, 2B, 4B, B/M; B/CFM, 2B/CFM, 4B/CFM, B+B/CFM, B/CFM/PW; B/PDI, 2B/PDI, 4B/PDI, B+B/PDI, B/PDI/PW; B/PW, B/CFM/PW, B/PDI/PW; B/CW, B/CFM/CW, B/PDI/CW; B+CFM-TDI, B+PW-TDI, B/PW-TDI, B+CFM-TDI+PW-TDI, B/CFM-TDI/PW-TDI; 3D/4D; E, B+E; Contrast, T+Contrast.
- Кол-во отведений ЭКГ: 3.
- Встроенная память: 1 Тб.
- Дисплей: цветной, 21,5"; сенсорный, 14".
- Габариты: 1776×550×828 мм.
Заключение
В текущих реалиях системы ультразвуковой визуализации от «Edan» могут стать не только доступной, но и достойной заменой продукции многих брендов, формально ушедших с отечественного рынка медтехники. Разнообразие доступных в России моделей позволяет легко подобрать подходящий как по стоимости, так и по функционалу вариант — вне зависимости от того, нужен ли вам бюджетный аппарат УЗИ для рутинных исследований с использованием лишь чёрно-белых режимов визуализации или же продвинутая высококачественная система, которая подойдёт даже для углубленной кардиодиагностики.
Стоит отметить и то, что наиболее продвинутые аппараты, представленные в серии «Acclarix», имеют продуманную современную эргономику с системой управления, объединяющей буквенно-цифровую клавиатуру, «горячие» клавиши и регуляторы, а также широкоформатный сенсорный дисплей; большим количеством разнообразных интерфейсов подключения, удобной системой креплений для датчиков и их кабелей, возможностью установки подогревателей для проводящего геля и т.п.
Если вас интересует возможность приобретения аппаратов УЗИ Edan, воспользуйтесь формой обратной связи — наши специалисты оперативно свяжутся с вами, чтобы ответить на все интересующие вопросы, подобрать наиболее подходящую под запрос модель и предложить адаптированный под ваши нужды вариант её комплектации.
