Обзор всех УЗИ аппаратов Mindray

Обзор всех УЗИ аппаратов Mindray

В этой статье мы сделаем полный обзор всех аппаратов Mindray

  • M/MX/TE – портативные модели до 3 млн. рублей
  • DC – стационарные модели среднего/высокого класса до 4 млн. рублей
  • Resona – стационарные модели экспертного и премиум класса до 8 млн. рублей

Каталог всех УЗИ аппаратов Mindray

Серия DC

Самая популярная линейка среди всех аппаратов Mindray. Заслужила она свою популярность за счет небольшой цены и некоторых экспертных функций унаследованных от старших моделей:

  • HR Flow (ЦДК высокого разрешения) – опция предназначена для визуализации сосудов с низким током крови. Обычно врачи используют ее для оценки кровоснабжения органов и тканей.
  • Auto LV – автоматически контурирует левый желудочек сердечной мышцы и рассчитывает фракцию выброса
  • Stress Eho – исследование сердечной мышцы под сильной физической нагрузкой
  • UWN Contrast Imaging – дополнительная опция количественной оценки для диагностики тканей с помощью контрастных веществ и другие полезные опции. Давайте остановимся более подробно на конкретных моделях

Каталог УЗИ аппаратов Mindray из серии DC

Mindray DC-8

Самая ходовая модель производителя. Ее берут либо для расширения клиники, либо как основной аппарат в частный кабинет. Сканер можно использовать для разных клинических задач, только важно подобрать правильные датчики.

Вот в каких областях DC 8 может работать:

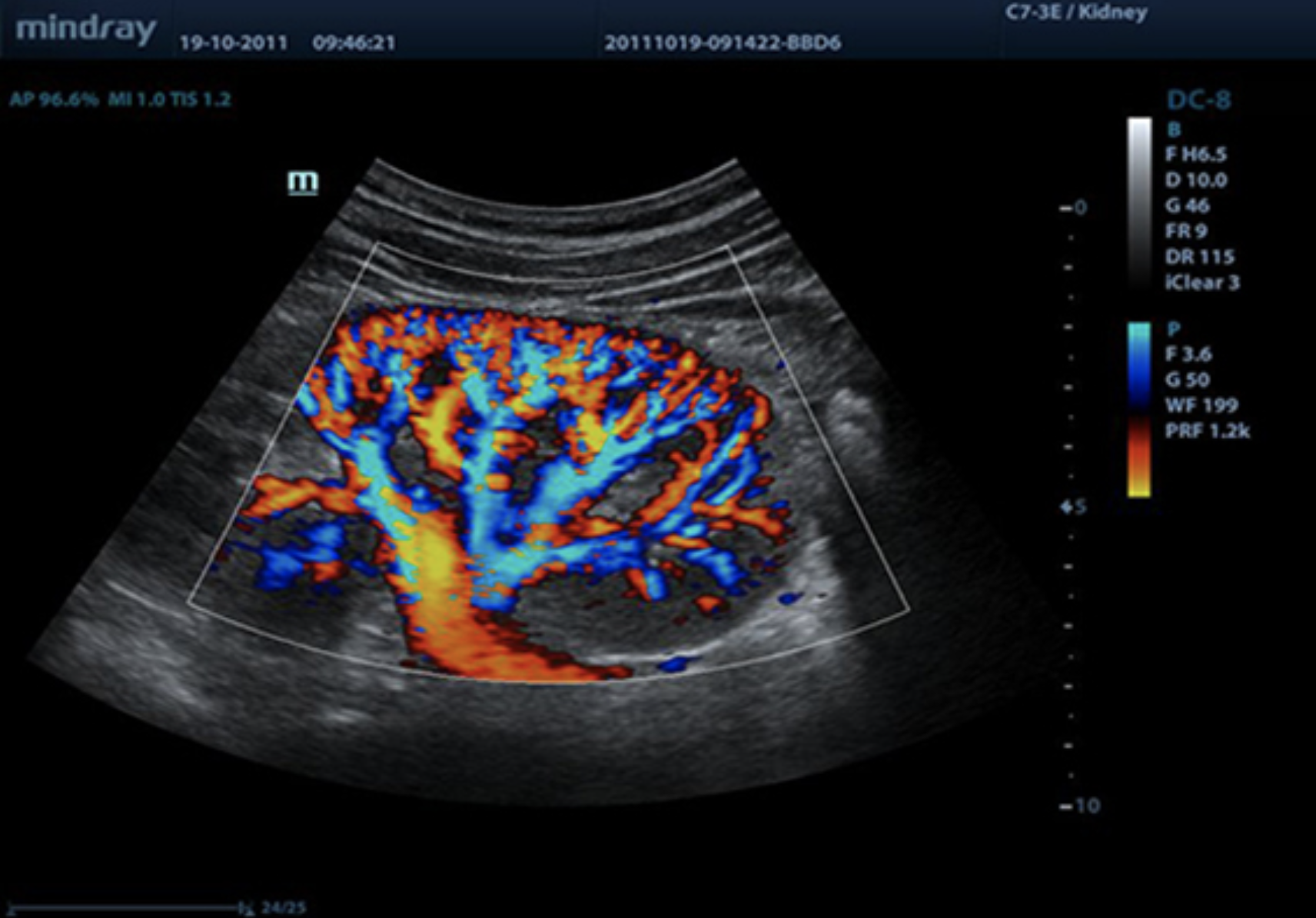

Клиническое изображение УЗИ аппарата Mindray DC-8

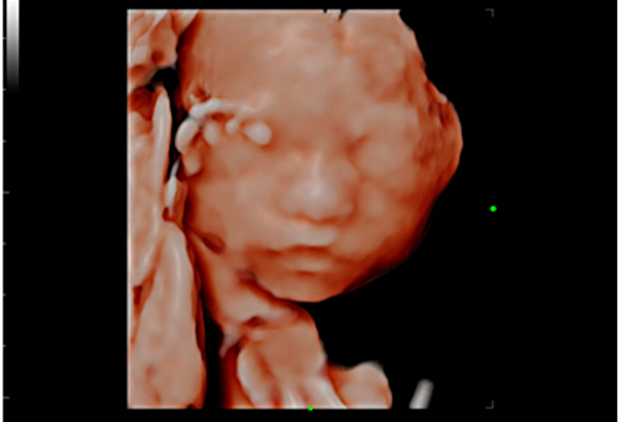

Акушерство и гинекология. Достойная трехмерная визуализация плода и пуповины. Чувствительный допплер.

Клиническое изображение УЗИ аппарата Mindray DC-8

Кардиология. Отличная визуализация линейного и кардиологического датчика. Есть программы автоматического расчета показателей фракции выброса ЛЖ (Auto LV) и автоматическое измерение комплекса интима-медиа (Auto IMT)

Клиническое изображение УЗИ аппарата Mindray DC-8

Общая визуализация. У сканера есть большой набор секторных, абдоминальных, внутриполостных, линейных и объемных датчиков. Функции оптимизации изображения и другие программы для исследования поверхностных и глубоко лежащих органов.Посмотрите качество изображения на визуализации

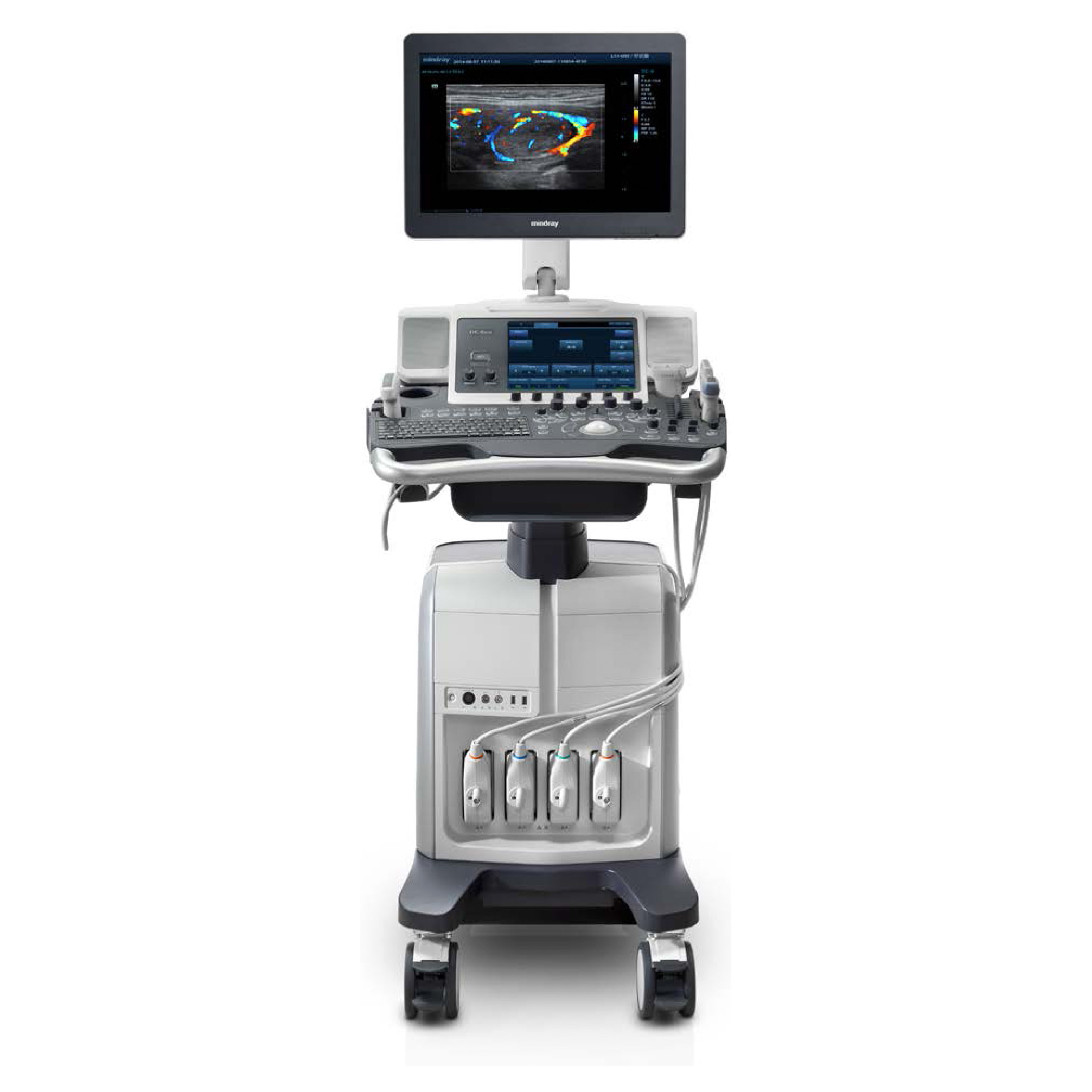

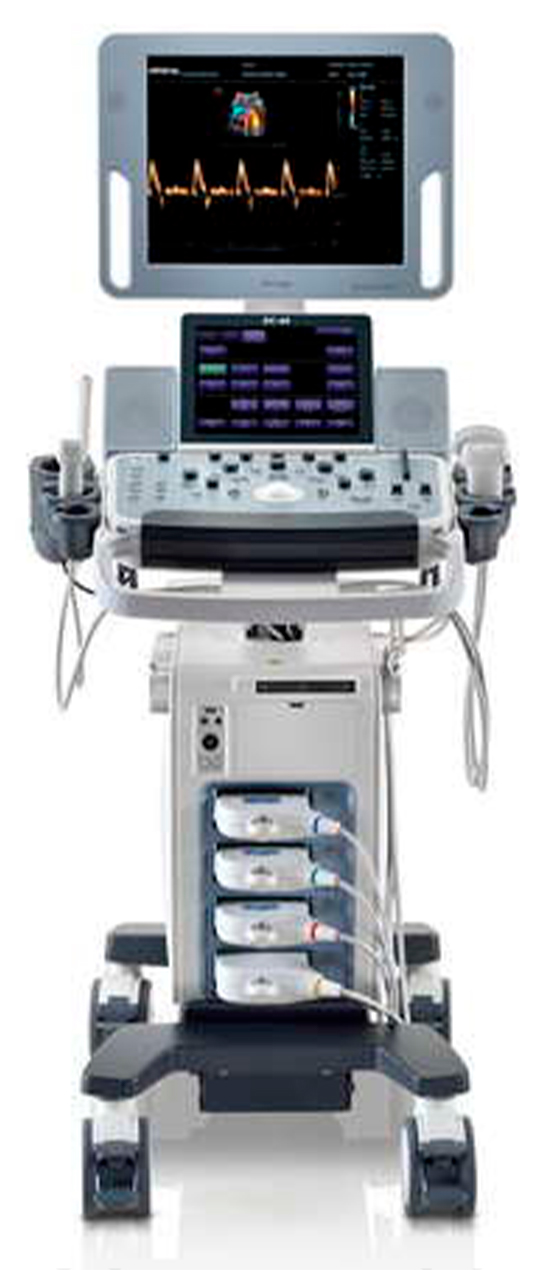

Эргономика Mindray DC-8:УЗИ сканер Mindray DC-8

  • Дисплей – 19"
  • Дополнительный сенсорный экран – 10,4"
  • 4 порта для датчиков
  • Поддержка технологии 3T
  • Крепления для проводов

Отзыв врачей на УЗИ аппарат Mindray DC-8 из интернета:

Вот уже в 3-х частных компаниях могу на нём работать. Видимо частникам приглянулась цена. Для доступной в небольших компаниях очень достойный аппарат. Большой шаг вперёд по сравнению с первыми машинами.Красив, удобен в обращении, думаю, что надежен. Приличная компрессионная эластография. Доплер достаточно уверенный.




Mindray DC-70

Аппарат находится на втором месте по популярности. Если сравнивать его с DC-8, то в DC-70 меньше опций для кардиологии. Используется таже технология производства современных датчиков 3T. Прекрасная трехмерная визуализация, которая пригодится в исследовании плода. Очень радует наличие комплекса приложений Smart. Это программы для автоматического расчета разных показателей плода

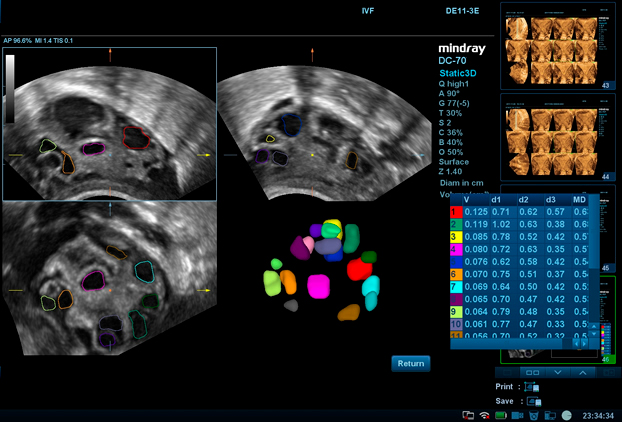

Технология Smart Face на УЗИ аппарате Mindray DC-70Smart Face – оптимизирует и лучшает визуализацию лица плода

Технология Smart FLC на УЗИ аппарате Mindray DC-70Smart FLC – автоматически рассчитывает размер фолликулов, сортируются по размеру и объему

Технология Smart OB на УЗИ аппарате Mindray DC-70Smart OB – автоматически рассчитывает основные показатели плода на разных триместрах – HC, BPD, AC, FL, OFD

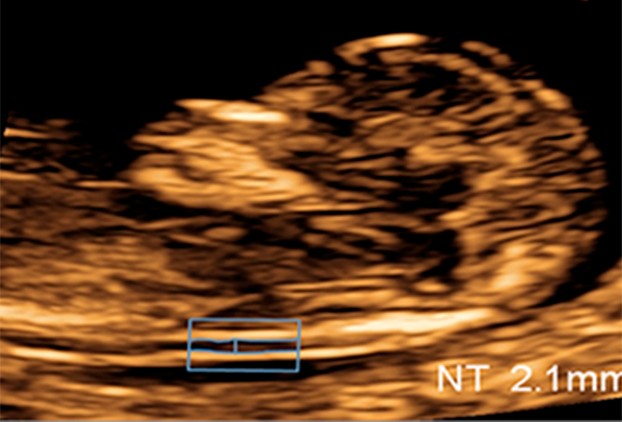

Технология Smart NT на УЗИ аппарате Mindray DC-70Smart NT – автоматически рассчитывает толщину воротникового пространства плода на втором и третьем триместре

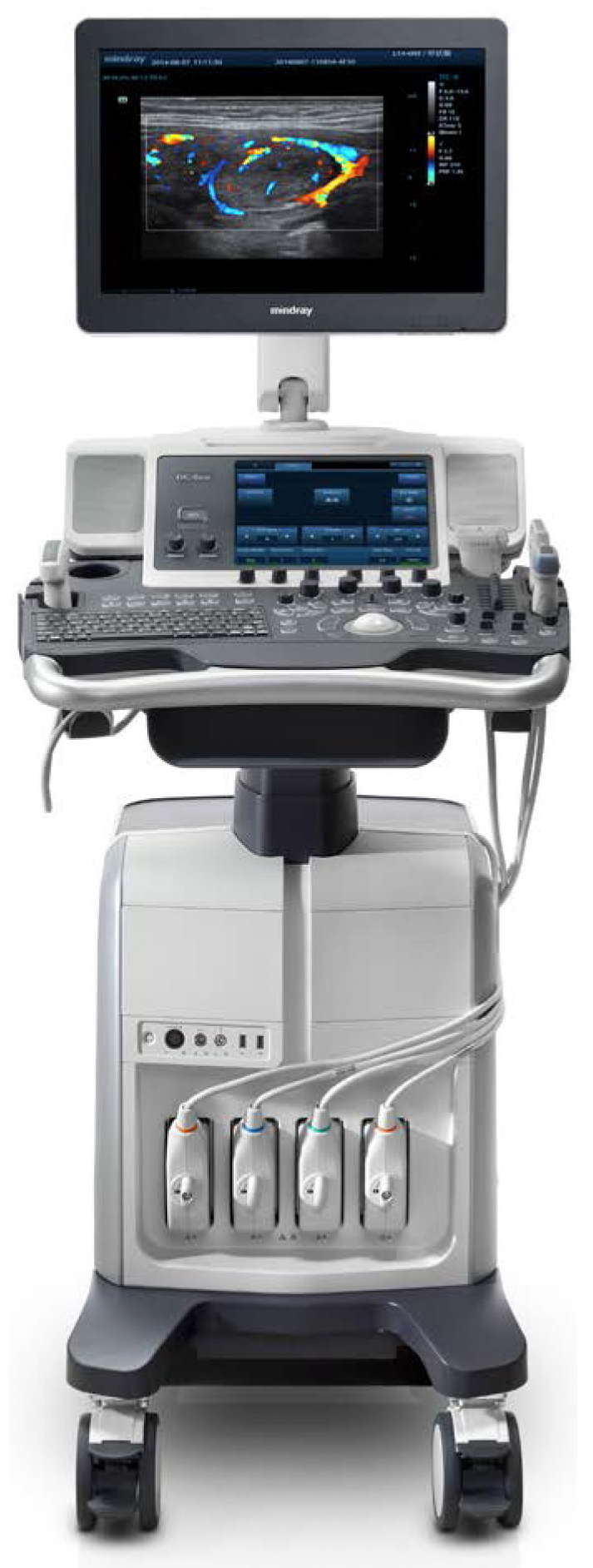

Эргономика Mindray DC-70УЗИ сканер Mindray DC-70

  • Дисплей – 23,8"
  • Дополнительный сенсорный экран – 21,5"
  • 4 порта для датчиков
  • Поддержка технологии 3T
  • Крепления для проводов

Отзыв врача на УЗИ аппарат Mindray DC-70 из интернета:

Купил два DC-70 и заменил свой DC-70. По сравнению с DC-70 это большой шаг вперед по визуализации, допплер вообще радует!


Mindray DC-60

Третья по популярности модель в линейке DC. Один из самых простых аппаратов для базовых исследований. В комплектации стандартный набор программ и датчиков. Идеальный выбор для небольших клиник и частных кабинетов.

Вот пример визуализации

Клиническое изображение УЗИ аппарата Mindray DC-60

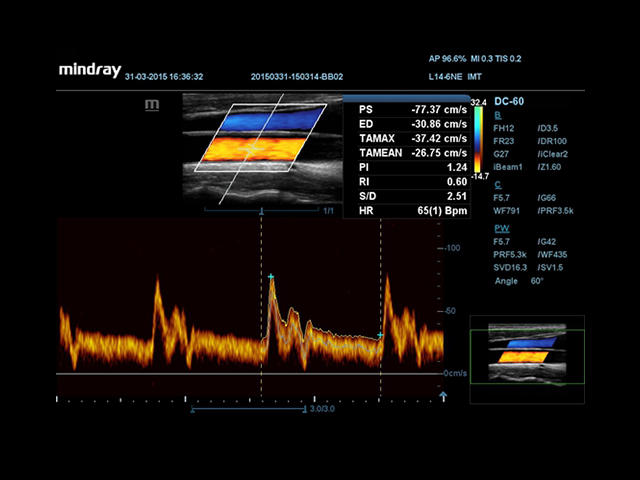

Визуализация сосудов с помощью линейного датчика L14-6NE

Клиническое изображение УЗИ аппарата Mindray DC-60

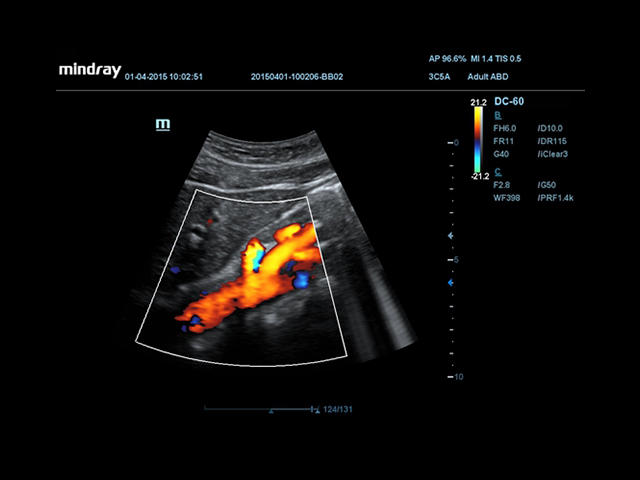

Визуализация сосудов брюшной полости с помощью конвексного датчика 3C5A

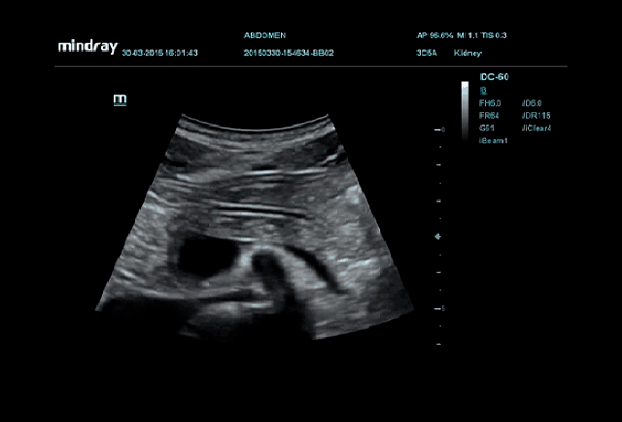

Клиническое изображение УЗИ аппарата Mindray DC-60

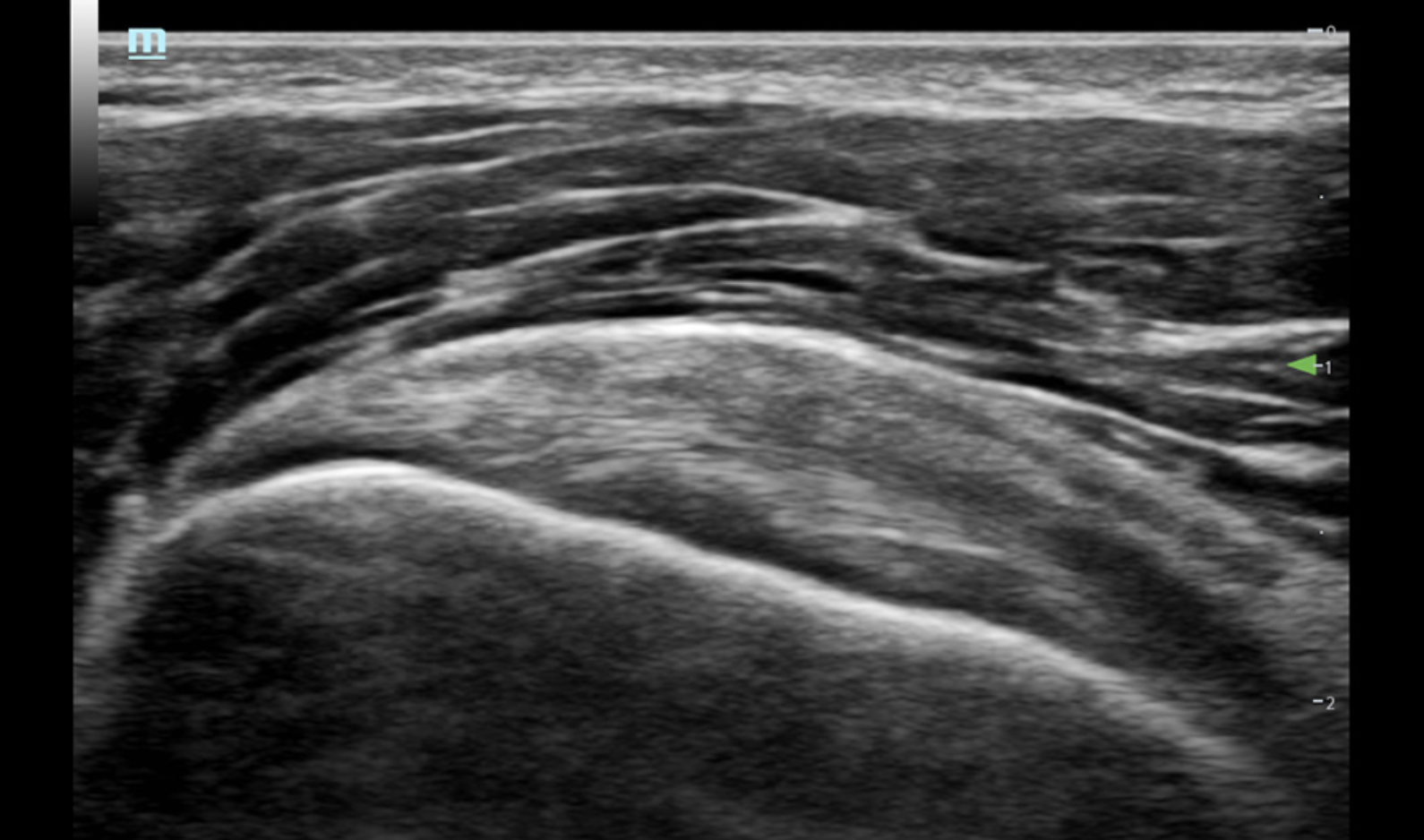

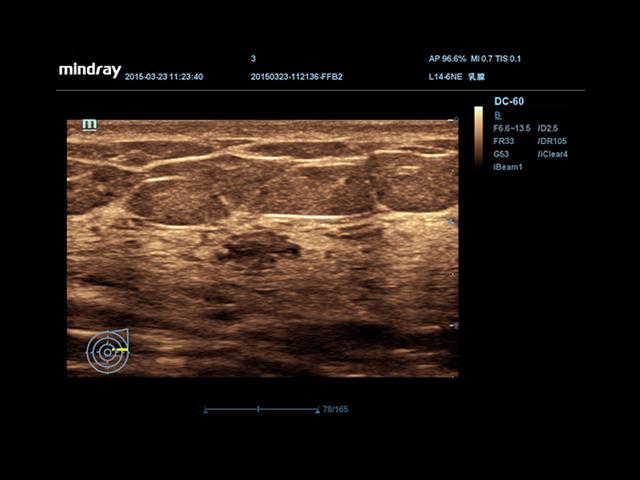

Визуализация с помощью линейного датчика L14-6NE

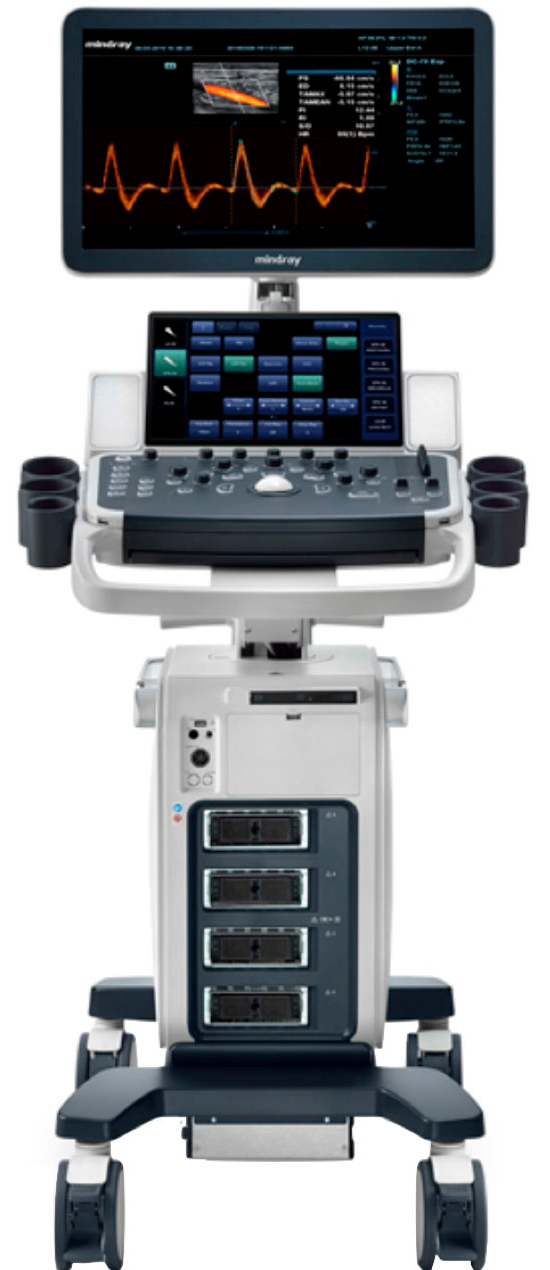

Эргономика Mindray DC-60:УЗИ сканер Mindray DC-60

  • Дисплей – 17"
  • Дополнительный сенсорный экран – 10,4"
  • 4 порта для датчиков
  • Поддержка технологии 3T
  • Крепления для проводов

Отзыв врача на УЗИ аппарат Mindray DC-60 из интернета:

Хороший аппарат для простых исследований. Не экспертный




Аппараты высокого класса из серии DC – Mindray DC-28, Mindray DC-30, Mindray DC-40, Mindray DC-55

В линейке есть модели бюджетные модели высокого класса. К сожалению они не поддерживают новую технологию производства датчиков 3T.

Аппараты поддерживают стандартный набор опций для базовой визуализации. С этими аппаратами не получится проводить сложные исследования новообразований в печени или диагностику нервов. Но при этом он легко справится с 90% исследований, с которыми пациенты обращаются к врачам УЗД.

Некоторые технологии, которые пригодятся вам в повседневной работе:

Для акушерства и гинекологии:

  • Smart 3D – возможность построить трехмерное изображение на 2D датчике. Для этого нужно перемещать датчик вдоль нужной области, а система УЗИ аппарата на основе этих данных спроектирует 3D изображение.
  • Набор программ для простых автоматических рассчетов и составления протоколов

Для кардиологии:

  • Auto IMT – автоматический рассчитывает комлекс интима-медиа сонной артерии. Эта функция полезна для врачей, так как значительно сокращает время на ручной расчет этих показателей

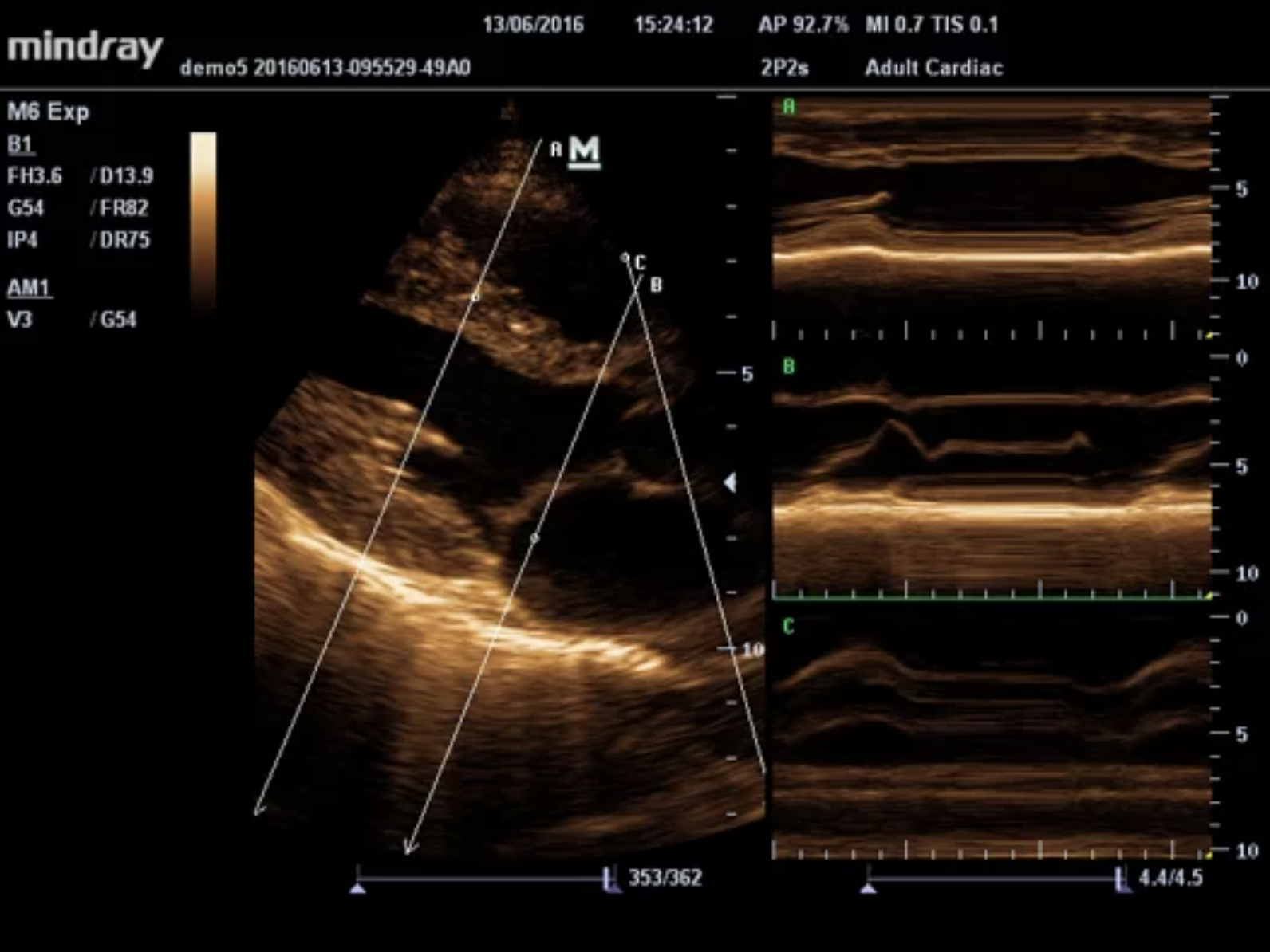

  • Free Xros M – анатомический M режим. У врача есть возможность вращать линию под разными углами, тем самым получать график сокращения разных структур сердца, например левого и правого желудочка по отдельности
  • Набор программ для простых автоматических рассчетов и составления протоколов

Для общих исследований:

  • iScape™ View – панорамное изображение. К примеру, если врачу необходимо полное изображение предплечья, нужно линейным датчиком аккуратно провести от точки А к точке Б, предварительно включив эту функцию
  • PSH – гармоническая изображение со смещением фазы, изображение сглаженным, с более выраженными границами

Опции для улучшения визуализации

  • iClear – интеллектуальный алгоритм улучшения визуализации. Подавляет нежелательные шумы и артефакты. Делает границы тканей более дифференцированными.
  • iBeam – составное многолучевое сканирование. Позволяет объединять несколько изображений в одно для получения более качественной картинки.
  • iTouch – оптимизация изображения нажатием одной кнопки. Программа автоматически определяет глубину, тип ткани и применяет нужные настройки. Режим работает в B-режиме и цветных режимах

УЗИ аппараты среднего класса – Mindray DC-N3, Mindray DC-N6, Mindray DC-T6

Самые доступные модели на рынке. Невысокая цена обусловлена отсутствием некоторых опций и совместимых датчиков, которые встречаются в аппаратах высокого и экспертного класса. Не смотря на это аппараты подойдут для клиники, которая хочет увеличить поток пациентов с простыми исследования, где не требуется экспертная аппаратура.

Аппаратам из унаследованных функций, досталась программа автоматического расчета показателей плода Smart OB и опции оптимизации изображения, подавления шумов и артефактов – iTouch

Давайте сравним несколько изображений с аппаратов:

Mindray DC-N3

Клиническое изображение УЗИ аппарата Mindray DC-N3

Выходной тракт ЛЖ плода с помощью конвексного датчика 3C5A

Mindray DC-N6

Клиническое изображение УЗИ аппарата Mindray DC-N6

Визуализация сонной артерии в PW режиме с помощью линейного датчика 7L4A

Mindray DC-T6

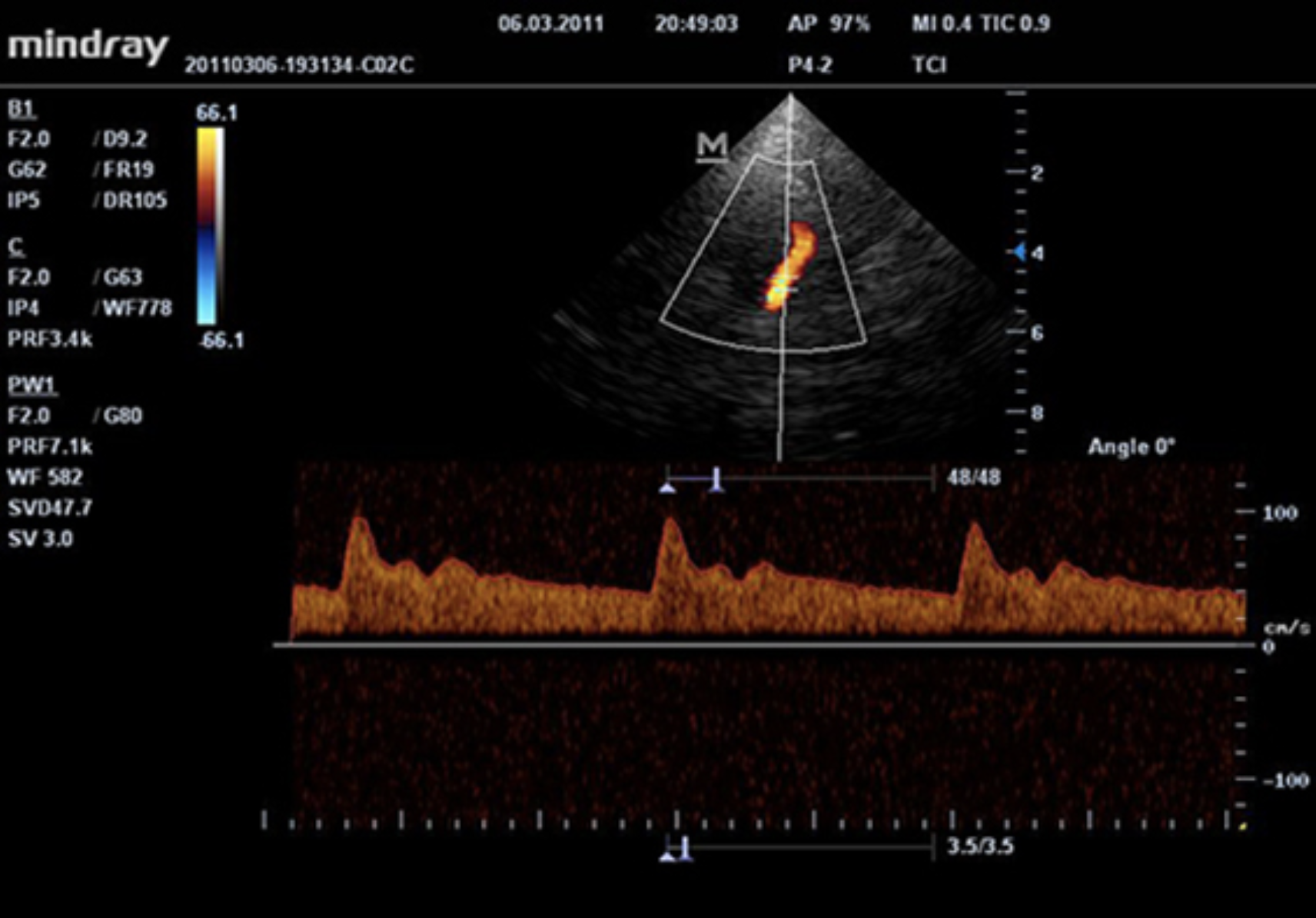

Клиническое изображение УЗИ аппарата Mindray DC-T6

Визуализация средней мозговой артерии в PW режиме с помощью секторного датчика P4-2


Отзыв врача из интернета: Много будет зависеть от датчиков. Прибор скромный, но если использовать все настройки, что-то может получиться. Какая-то размытая "искусственная" картинка местами, слабый допплер.



Отзыв врача из интернета: Неплохой бюджетный вариант, визуализация удовлетворительная. Большой плюс его мобильность по кабинету, что позволяет проводить качественный осмотр гинекологических пациентов. Соглашусь что допплер слабоват, автоматический подсчет не всегда корректный.



Отзыв врача из интернета: По визуализации не хуже logiq c5. Формирование отчетов, работа с видео и изображениями намного удобнее вышеупомянутой модели. Датчики очень легкие, практически не чувствуются в руке. Аппарат очень бюджетный. Начального уровня.


Как вы можете заменить, изображения не выделяются высоким качеством, но с базовыми исследованиями и простыми клиническими случаями аппараты справятся, что подтверждают отзывы врачей УЗД.

Улучшенные модели серии DC – Mindray DC-80 Exp (X-Insight), Mindray DC-8 Exp (X-Insight), Mindray DC-60 Exp (X-Insight)

Новая технология X-insight на платформе X-Engine обеспечила высокую скорость обработки и расчетов различных показателей

С помощью технологии X-insight и платформы X-Engine с разделенными графическим и центральным процессорами, разработчикам удалось увеличить скорость обработки данных и повысить качество изображения. Улучшилось качество и скорость реконструкции трехмерных изображений.

Вместе с новой платформой, появилась возможность использовать современные конвексные и линейные датчики. Также были обновлены старые приложения для расчета показателей в акушерстве, гинекологии и кардиологии.

В несколько раз уменьшается погрешность при расчете объемов и увеличилась скорость обработки данных.

Теперь сравним визуализацию аппаратов и отзывы врачей об аппаратах



Mindray DC-8 Exp (X-Insight)

УЗИ сканер Mindray DC-8 Exp (X-Insight)

Mindray DC-80 Exp (X-Insight)

УЗИ сканер Mindray DC-80 Exp (X-Insight)


Отзыв врача из интернета на Mindray DC-8 Exp (X-Insight):

Прост в обращении - легко можно передать все изображения и отчет на компьютер. Интуитивно и понятно расположены функциональные кнопки Хороший линейный датчик- визуализация поверхностных структур, сосудов во всех режимах.

Автоматический режим подсчета КИМ, доплеграфических показателей. Возможность настройки отчетов, измерений.

Возможность параллельно сохранять видео и смотреть пациента дальше без задержек в осмотре пациента



Отзыв врача из интернета на Mindray DC-80 Exp (X-Insight):

Прекрасный сканер. Отличное изображение. Оправдывает свою цену на все сто процентов. У тучных пациентов на всех аппаратах изображение не ахти, но с правильным датчиком ситуация меняется. Я этот сканер использую на все 100 процентов. Очень доволен. Цена качество супер.


Mindray DC-60 Exp (X-Insight)

УЗИ сканер Mindray DC-60 Exp (X-Insight)


Отзыв врача из интернета на Mindray DC-60 Exp (X-Insight):

Во время недавнего курса по эхокардиографии плода я демонстрировал на слайдах простую анатомию сердца, а также более сложные детали проекции сердца, такие как створки аортального клапана, главные бронхи и трифуркацию правой легочной артерии. Как это обычно бывает, я мог видеть, как зрители смотрят на меня с «это один на миллион случаев, где изображение достаточно четкое».

Чуть позже по ходу у нас была демонстрация с Mindray DC-60 Exp (X-Insight). У пациента был большой вертикальный шрам от кесарева сечения с небольшим количеством келоидных образований. Тем не менее, Mindray DC-60 Exp (X-Insight) великолепно продемонстрировал анатомию: были видны не только главные бронхи, но даже правый верхнедолевой бронх, створки аортального и легочного клапанов, все обычные внутрисердечные детали, но как мы смотрели на другие анатомические детали, которые были незнакомы аудитории: симфиз нижней челюсти, гиалоидная артерия в глазном яблоке, зрительный нерв, глазодвигательные мышцы, крестцовая диафрагма, надпочечники, чревная артерия, селезеночная артерия и даже подкожная стопа. Были видны сосуды.

Такой уровень анатомических деталей свидетельствует о превосходном разрешении оборудования и идеально настроенном инструменте, что нелегко получить, когда машину только что доставили на место встречи. Помимо анатомического разрешения, я очень ценю эргономику рабочего процесса этого инструмента. При проведении импульсно-волнового допплера часто приходится менять положение ворот для сбора данных. На этом оборудовании изменение положения требует простого касания трекбола для перемещения курсора: это автоматически деактивирует трассировку, активирует режим реального времени, и когда трекбол остается нетронутым, изображение в реальном времени останавливается и трассировка возобновляется.

Другой пример: вы можете увеличить замороженное изображение, и при возврате в режим реального времени изображение теперь будет иметь коэффициент увеличения и местоположение, которые вы выбрали для замороженного изображения. Этот инструмент имеет множество функций, позволяющих сэкономить время, что делает его таким удобным для пользователя. Мне очень нравится открывать для себя все замечательные возможности этого инструмента




Серия портативных УЗИ аппаратов M

К серии M относятся портативные УЗИ сканеры. Обычно такие сканеры приобретают для выездной диагностики, для карет скорой помощи и для помощи в экстренных ситуациях.

Портативные УЗИ аппараты не занимают много места и имеют внешнюю батарею, от которой могут работать от 90 минут до 120 минут в зависимости от модели.

Рассмотрим некоторые модели отдельно.

Каталог портативных УЗИ аппаратов Mindray

Mindray M5

Самая простая модель в линейке аппаратов. Имеет набор базовых программ Smart для расчетов показателей плода HC, BPD, AC, FL, OFD.

Порадовали опции для кардиологии:

  • HR Flow (ЦДК высокого разрешения) – Опция предназначена для визуализации сосудов с низким током крови. Обычно врачи используют ее для оценки кровоснабжения органов и тканей.
  • Auto IMT – опция для автоматического измерения толщины комплекса интима-медиа

Так же как и в стационарных аппаратах в M5 установлены опции улучшения изображения:

  • iClear – Опция для подавления спекл-шумов и артефактов. Улучшает контраст границ
  • iBeam – Аппарат сканирует область интереса под разными углами, далее объединяет все изображения в одно и получается максимально чистая, контрастная и в высоком разрешении изображение

К сожалению аппарат не поддерживает монокристаллические датчики.

Примеры клинических изображений на Mindray M5

Клиническое изображение УЗИ аппарата Mindray M5

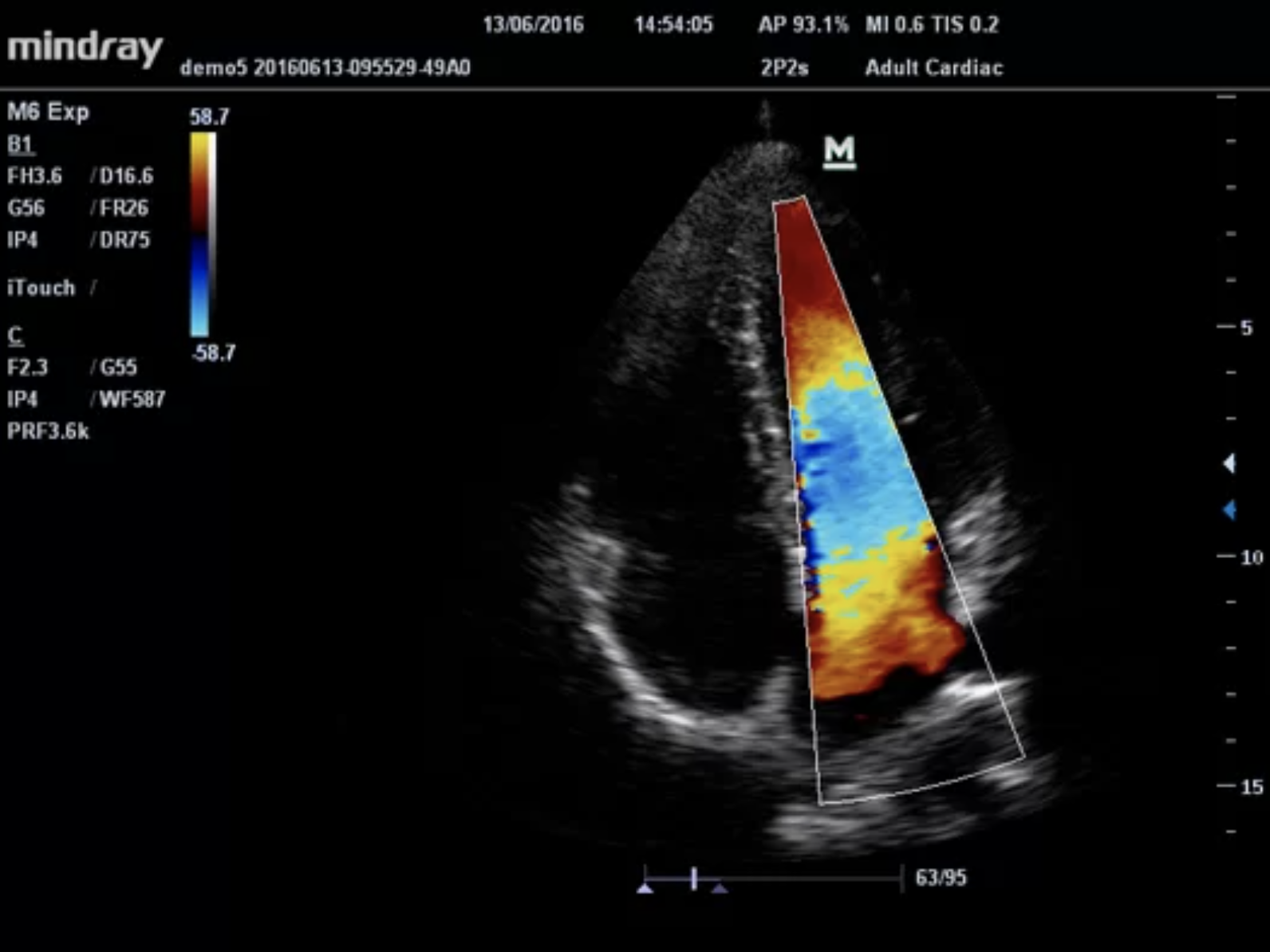

Визуализация сердечной мышцы в CFM режиме с помощью датчика 2P2s

Клиническое изображение УЗИ аппарата Mindray M5

Визуализация сердечной мышцы в анатомическом М-режиме с помощью датчика 2P2s

Клиническое изображение УЗИ аппарата Mindray M5

Визуализация почки в CFM режиме с помощью датчика 3C5s


Отзыв врача о Mindray M5 из интернета:

Отличный аппарат для осмотра пациентов в реанимации, операционной. Особенно поcле Aloka500. Как для переносного аппарата практически нет нареканий: экран большой, доплер есть, ЦДК есть, удобен при переноске (небольшие размеры, сравнительно небольшой вес), компактный. При желании преобразовывается в стационарный аппарат (есть стационарное основание), возможность подключения переходника с дополнительными разъемами для датчиков. Неудобный трекбол, одно гнездо для датчика, как и у семерки плохой доплер при низкоскоростном кровотоке, зернистость картинки.


Mindray M7

Модель среднего класса в линейке M. Обладает всеми опциями Mindray M5.

M7 поддерживает новую технологию производства датчиков 3T. Они стали более чувствительными, улучшенное соотношения сигнал/шум, сниженное количество переходных помех.

Производитель добавил новые опции:

  • Free Xros M – анатомический M режим. У врача есть возможность вращать линию под разными углами, тем самым получать график сокращения разных структур сердца, например левого и правого желудочка по отдельности

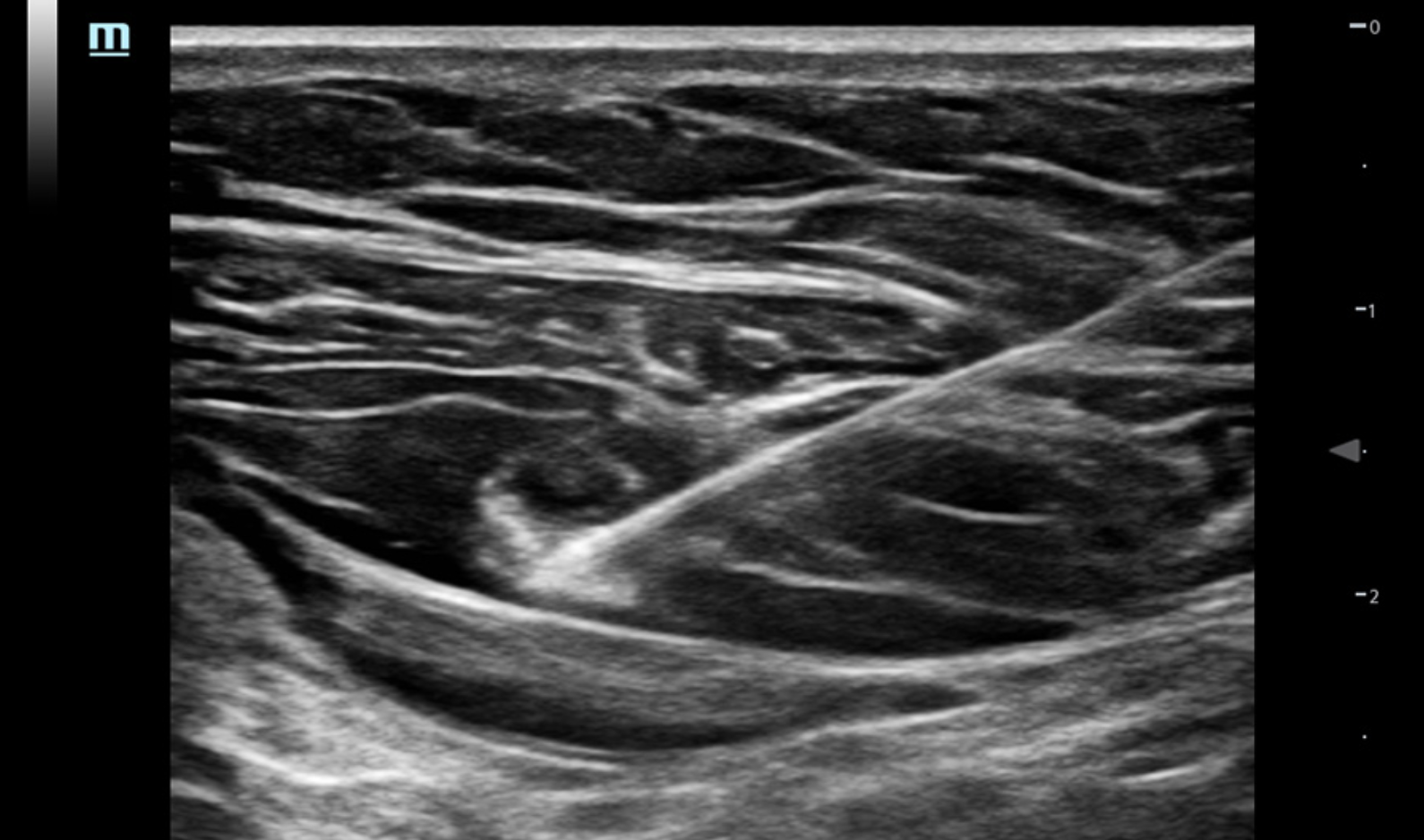

  • iNeedle Navi – опция для визуализации биопсийной иглы. Навигация для кончика иглы при взятии биопсии и других и инвазивных процедур. Технология будет полезна при:
    • Биопсия
    • Абляция
    • Дренирование
    • Аспирация
    • Терапевтическая доставка препарата
    • Доступ к сосудам
    • Анестезия

Примеры клинических изображений Mindray M7:

Клиническое изображение УЗИ аппарата Mindray M7Визуализация сердечной мышцы и аортальной регургитации с помощью секторного датчика P4-2S

Клиническое изображение УЗИ аппарата Mindray M7Визуализация сердечной мышцы и митральной и трехстворчатой регуртигации с помощью секторного датчика P4-2S

Клиническое изображение УЗИ аппарата Mindray M7Визуализация сердечной мышцы в анатомическом M-режиме с помощью секторного датчика P4-2S


Отзыв врача УЗД из интернета о Mindray M7:

Портативность, достаточно легкий удобен в транспортировке. Приличный режим ЦДК. Зарядная батарея через два года эксплуатации быстро разряжается.


Mindray M9

Один из самых совершенных портативных аппаратов.

Усовершенствованная технология датчиков 3T на основе монокристалла. Монокристальные датчики в разы эффективней классических. Изображение становится более четким, а границы ярко выражены.

M9 вобрал в себя все опции от младших моделей и приобрел несколько новых:

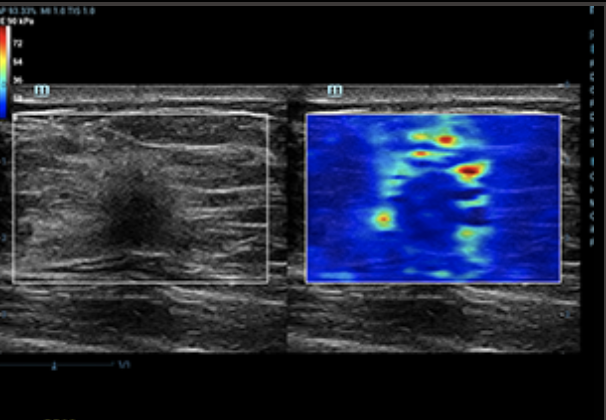

  • Natural Touch – компрессионная эластография для выявления нежелательных новообразований
  • ExFOV – функция увеличивает угол обзора на линейных и конвексных датчиках
  • UWN Contrast Imaging – дополнительная опция количественной оценки для диагностики тканей с помощью контрастных веществ.

Примеры клинических изображений Mindray M9

Клиническое изображение УЗИ аппарата Mindray M9

Визуализация печени в дуплексном режиме с помощью конвексного датчика C5-1s

Клиническое изображение УЗИ аппарата Mindray M9

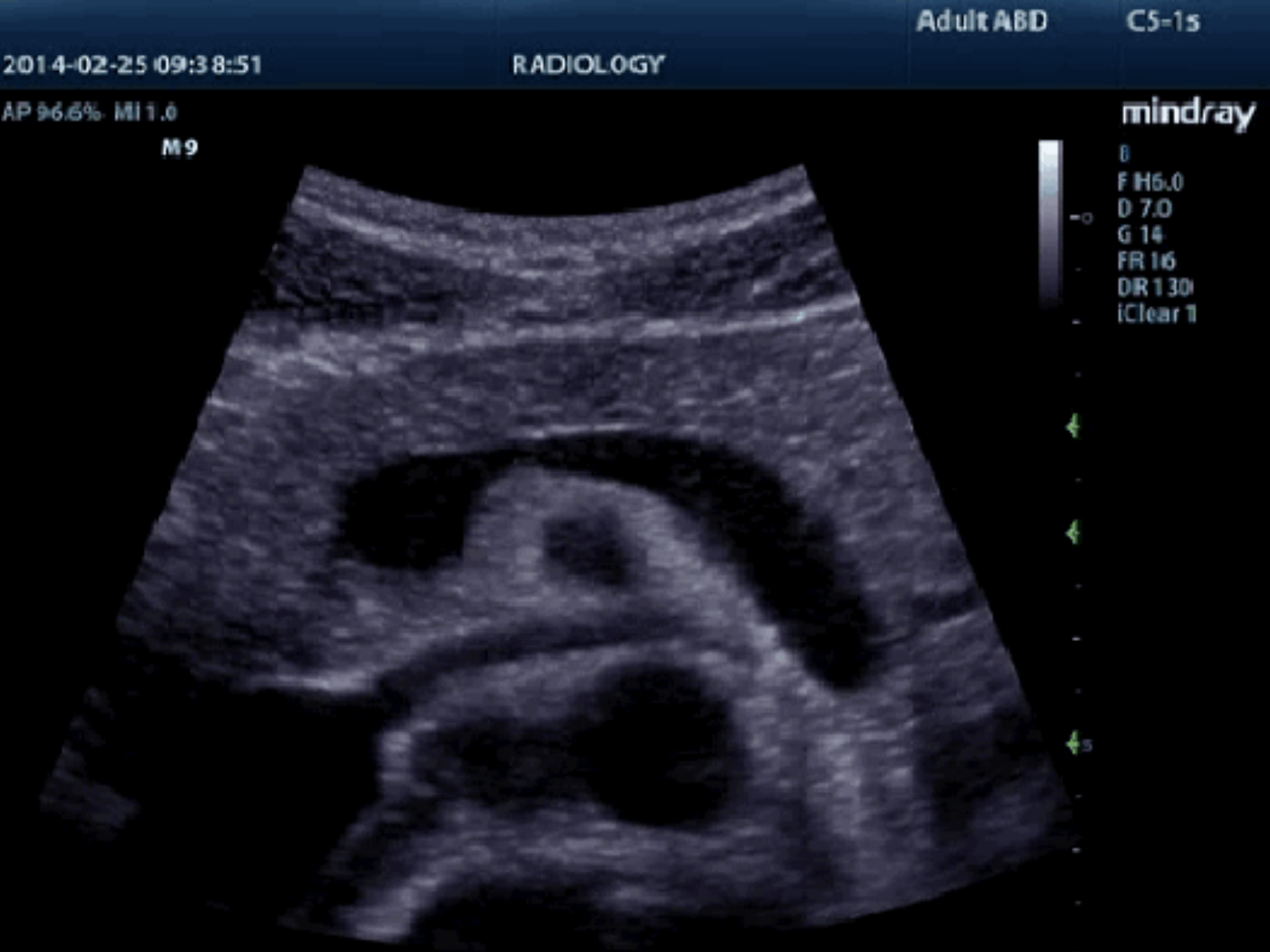

Визуализация поджелудочной железы с помощью конвексного датчика C5-1s

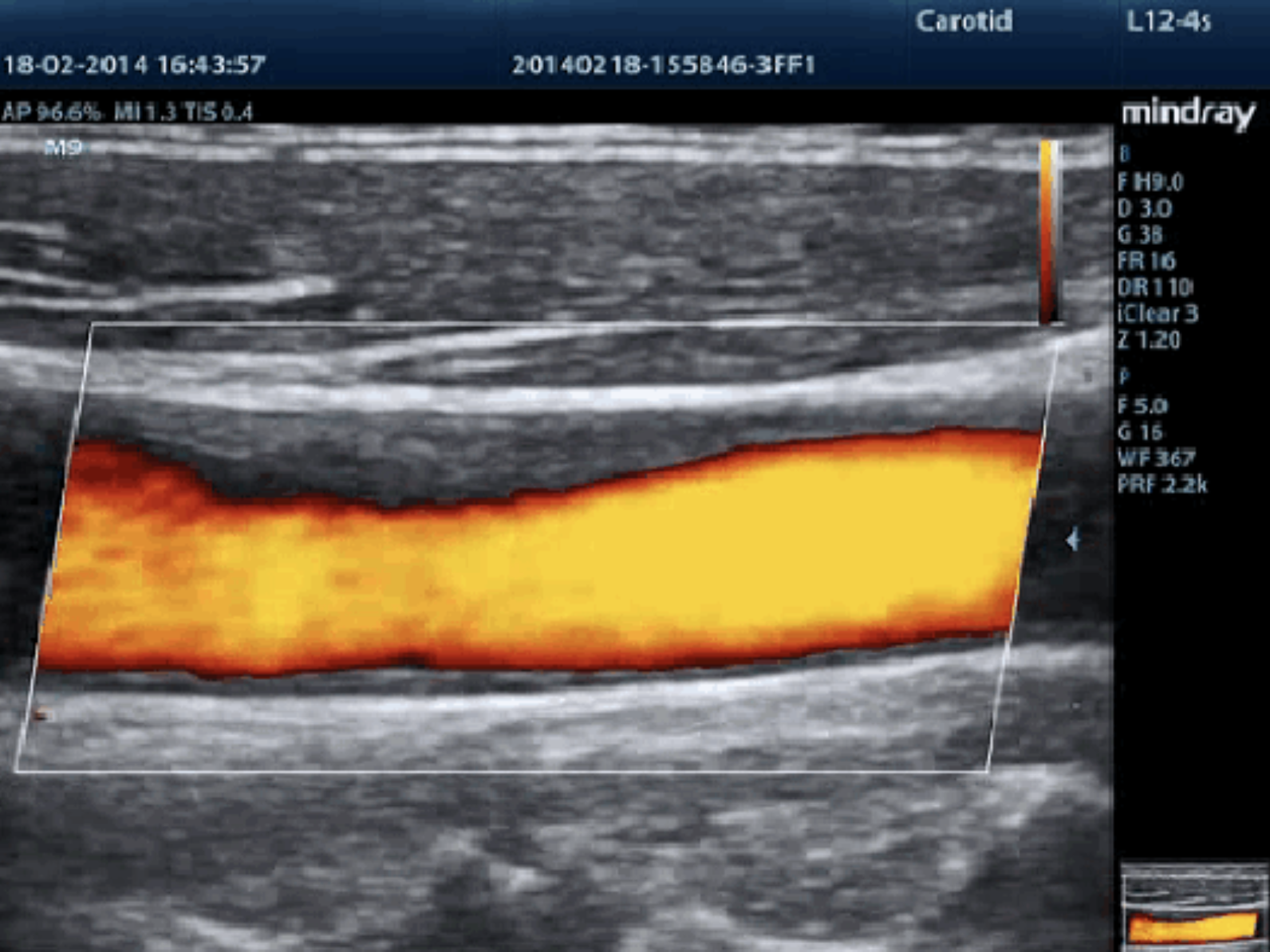

Клиническое изображение УЗИ аппарата Mindray M9

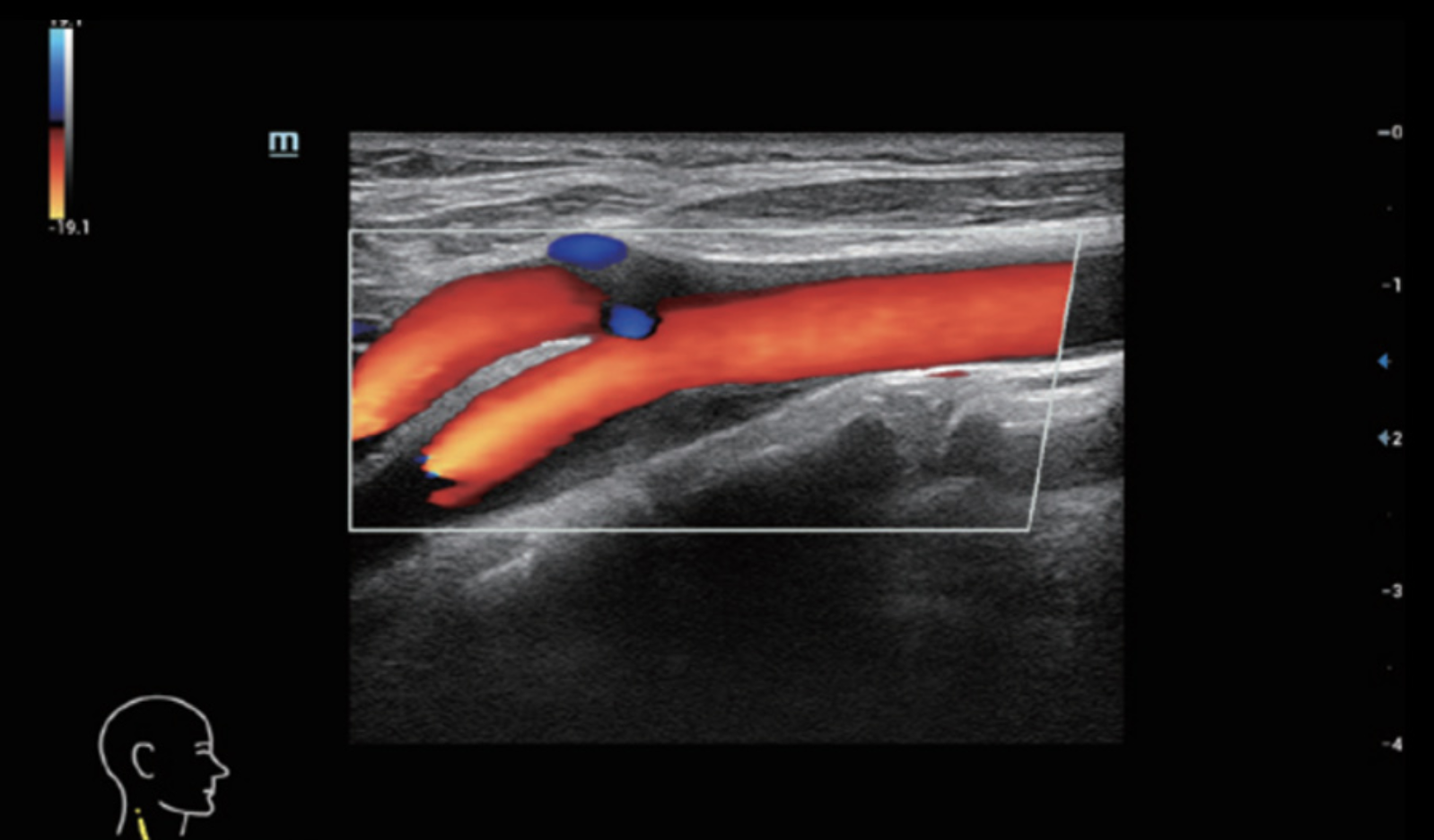

Визуализация сонной артерии в ЦДК режиме с помощью линейного датчика L12-4s


Отзыв врача УЗД из интернета о Mindray M9:

  • Качество В-картинки очень хорошее, но иногда требуется лучшая детализация подвижных структур (клапаны)
  • Качество спектрального Допплера (PW,CW) великолепное!
  • Качество цветного Допплера (кардиопакет) оставляет двойственное впечатление. Лучше, чем на М7, но так же избыточно окрашивает исследуемый объём, требует коррекции в сторону уменьшения. Из-за этого не всегда адекватно можно измерить такой показатель, как Vena Contracta на клапанах. Регулировка Цветного картирования удлиняет время исследования (усиление, шкала и соответствующие опции под экраном). Оптимизация ЦК посредством i-touch резко ухудшает ситуацию и портит общее впечатление (вероятно, регулировка есть в базовых настройках, поэтому очень важно инженерам сразу настраивать эту опцию при покупке аппарата или вернуться к программному обеспечению ещё раз; это важно, так как позволяет реально экономить время при исследовании
  • Великолепный М-режим с прекрасным временным разрешением!
  • Удобный анатомический М-режим
  • Удобный интерфейс. Можно без больших проблем разобраться «с кнопками». Смущает, правда, тот факт, что для вычисления объёмов предсердий нужно «заходить» в вычисление массы миокарда ЛЖ (не критично)
  • При полуавтоматическом обсчете спектра кровотока на клапанах (трассировка) не всегда работает кнопка рядом с трекболом (их две, выручает вторая)
  • i-touch хорошо работает на В-картинке, но так же требует небольшого усиления гейна (вероятно, можно отрегулировать в исходных настройках)
  • Блок ЭКГ великолепно держит кривую!
  • Скорость загрузки, переключения режимов, датчиков вне конкуренции!!!
  • Автоматическое оконтурирование Допплеровского спектра при исследовании сосудов хорошее. Иногда не совсем адекватно прописывает контур при транскраниальных исследованиях. Возможно ли контурирование сразу во время исследования при движущемся спектре (с рассчетными показателями на экране) — это экономит время
  • Некоторая потеря качества изображения при переносе на флешку (AVI режим - на других фирмах это несколько лучше). Возможен ли перенос информации на флешку с возможностью продолжения исследования (как например на My Lab Alpha) — это реально экономит время.
  • Простота и наглядность измерений и отчетов на уровне.
  • Общая эргономичность сканера высокая.
  • Общее впечатление — очень достойный аппарат с большими перспективами на рынке РФ!

Mindray MX7

Новая система была разработана и внедрена в лечебные учреждения в 2020 году. В ней впервые применили архитектуру ZST+. ZST+ – эксклюзивная архитектура для Mindray, обеспечивает фокус по всей области сканирования. Теперь вам не придется вручную выставлять фокальные зоны, так как вся визуализация выглядит четко и без потери в производительности.

Улучшилась эргономика. Половину пространства клавиатуры занимает сенсорная панель. За счет этого, удобно переключаться между режимами и датчиками, а не так как это было раньше – выбирать с помощью трекбола на экране. Также сканер оснащен мощной батареей на 8 часов активной работы

Аппарат поддерживает больше опций для кардиологии:

  • Auto EF – программа из кардиопакета. Распознает диастолические и систолические кадры визуализации и на основе их рассчитывает показатели ЛЖ – КДО, РВ и КСО
  • Auto LV – автоматически контурирует левый желудочек сердечной мышцы и рассчитывает фракцию выброса

В остальном, в аппарате присутствуют все опции, которые установлены в M9

Эргономика Mindray MX7:

Эргономика УЗИ аппарата Mindray MX7

Сканер с дополнительной батареей U-Bank

Эргономика УЗИ аппарата Mindray MX7

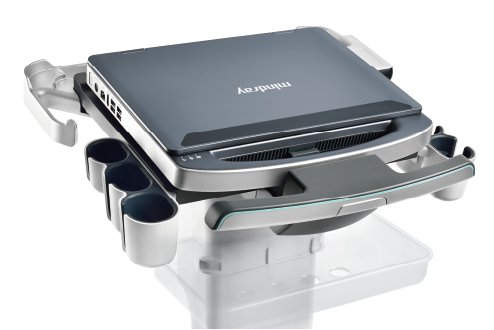

Тележка со встроенной батарей U-Bank

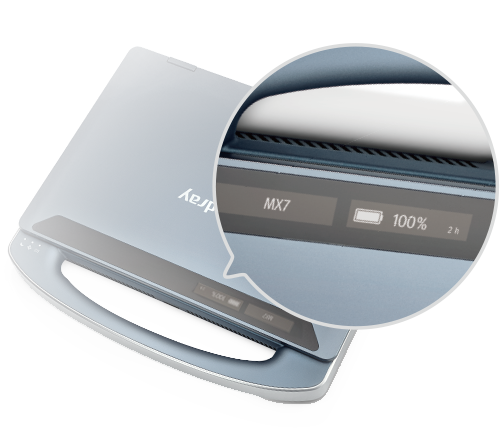

Эргономика УЗИ аппарата Mindray MX7Удобные индикаторы на панели в закрытом положении

Эргономика УЗИ аппарата Mindray MX7

Удобная консоль с большим сенсорным экраном


Отзыв врача УЗД из интернета о Mindray MX7:

Отличная визуализация в педиатрии, щитовидной железы, молочной железы, ОБП (для лиц без высокого индекса тела).

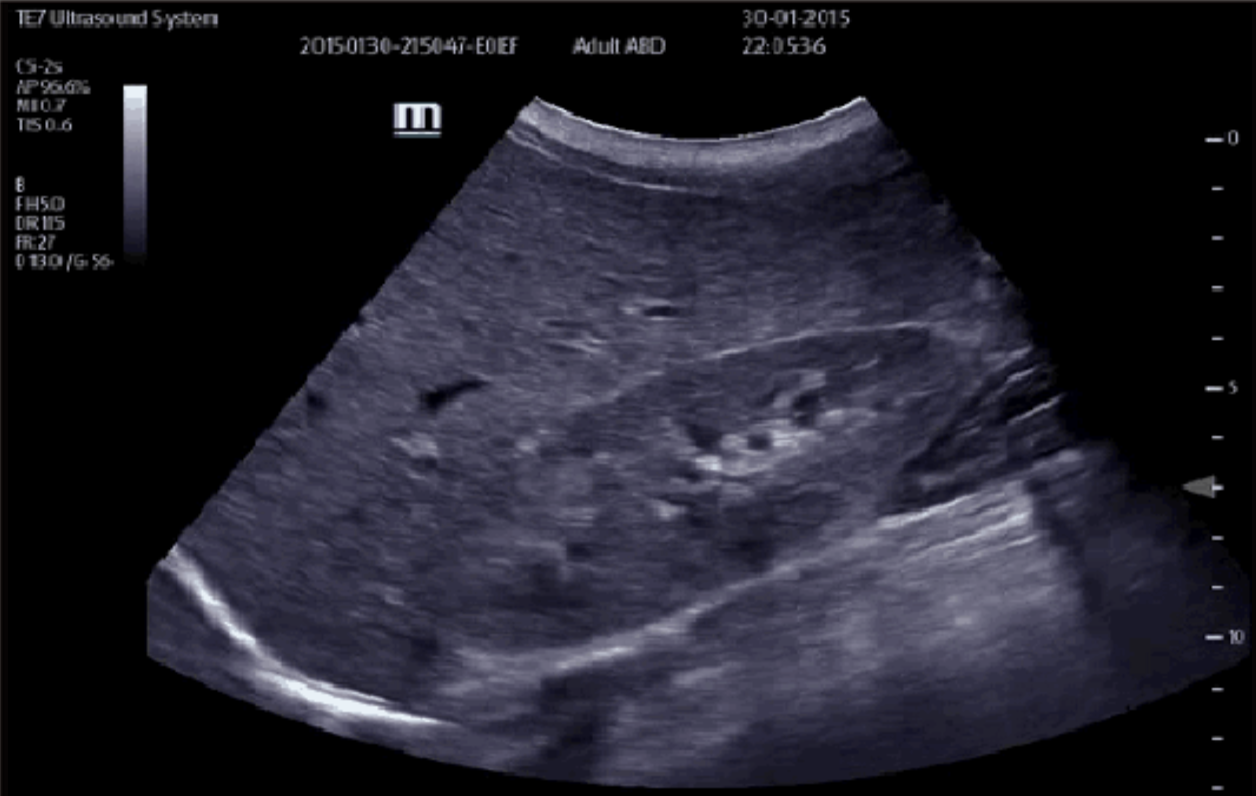

Mindray TE7 и Mindray TE9УЗИ аппараты Mindray TE7 и Mindray TE9

Современные УЗИ аппараты планшетного типа. Для удобного пользования аппаратом в стационаре в комплекте идет тележка с разветвителем на 3 датчика.

TE7 и TE9 обладают высоким уровнем эргономики – интуитивно понятный интерфейс, жесты и голосовое управление.

Такие аппараты чаще все берут для оснащения операционных и для неотложной помощи в скорой медицинской помощи

Аппараты унаследовали большинство экспертных опций от стационарных аппаратов:

  • iNeedle – функция оптимизации изображения биопсийной иглы во время инвазивных мероприятий.
  • PSH – тканевая гармоника с фазовым сдвигом
  • 3D/4D – модуль трехмерного изображения в реальном времени и статике. Опция предназначена для объемной визуализации плода
  • Smart FLC (Smart Follicle) – опция для исследования фолликулов в трехмерной визуализации: автоматически рассчитывает размер фолликулов, сортируются по размеру и объемы

TE7 и TE9 отличаются только совместимыми датчиками и некоторыми экспертными функциями. Ниже мы разместили клинические случаи аппаратов, можете сравнить какая визуализация вам нравится больше:

Примеры клинических изображений Mindray TE7

Клиническое изображение УЗИ аппарата Mindray TE7

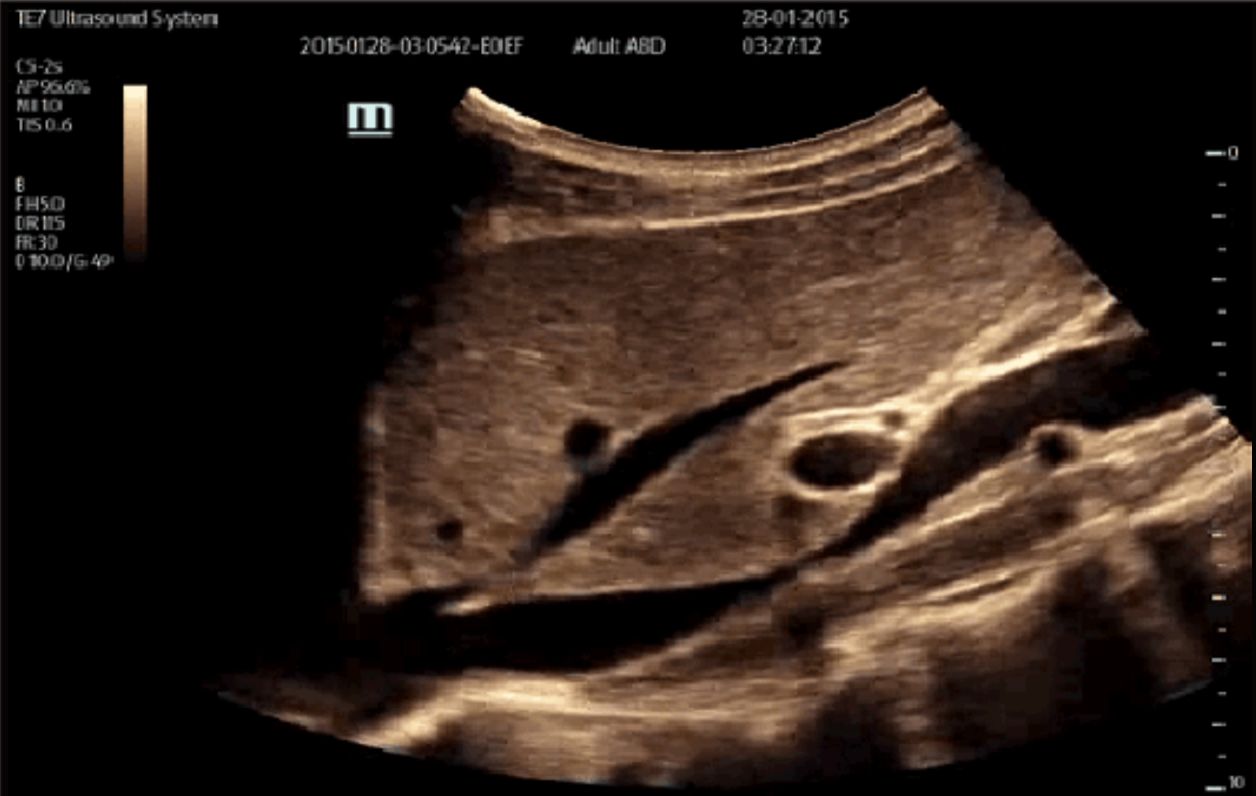

Визуализация нижней полой вены на конвексном датчике C5-2S

Клиническое изображение УЗИ аппарата Mindray TE7

Визуализация Кармана Мориса на конвексном датчике C5-2S

Клиническое изображение УЗИ аппарата Mindray TE7

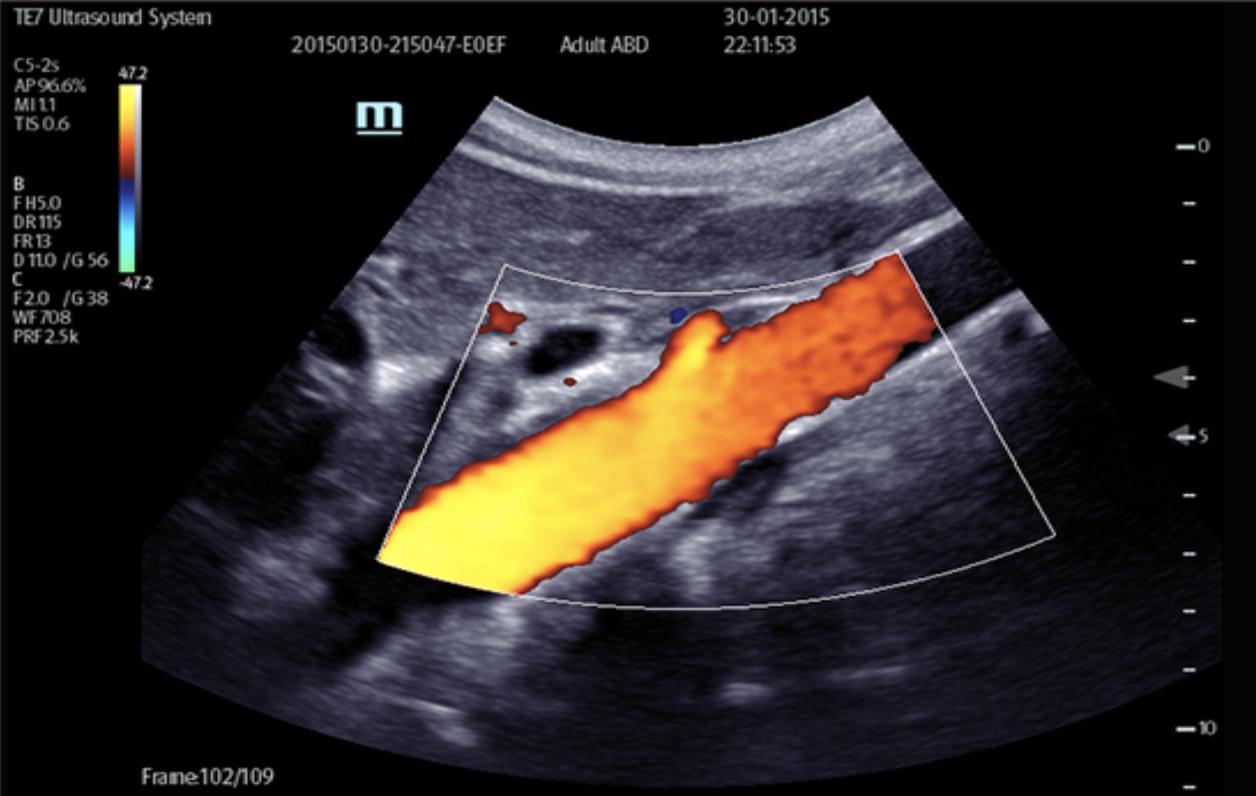

Визуализация брюшной аорты на конвексном датчике C5-2S

Примеры клинических изображений Mindray TE9

Клиническое изображение УЗИ аппарата Mindray TE9

Визуализация сердечной мышцы в анатомическом M-режиме с помощью секторного датчика

Клиническое изображение УЗИ аппарата Mindray TE9

Визуализация сухожилия надостной мышцы

Клиническое изображение УЗИ аппарата Mindray TE9

Визуализация блокады передней зубчатой мышцы на линейном датчике

Серия Resona

Флагманская линейка производителя Mindray. Сканеры серии Resona относятся к экспертному классу. Поддерживают лучшие современные датчики, в том числе и монокристаллические. Визуализация находится на высоком уровне, изображения получаются в максимальном разрешении и с высокой частотой кадров.

Аппараты построены на архитектуре ZST+, она обеспечивает идеальное разрешение по всей области сканирования без выставления фокальных зон.

Остановимся на каждом аппарате подробнее.

Каталог УЗИ аппаратов Mindray

Resona 6

Аппарат больше нацелен на исследования в области гинекологии и акушерства. По этому опций для диагностики женского здоровья здесь будет больше.

Технологии в Resona 6:

  • Пакет приложений Smart – автоматическое распознавание и классификация по размеру фолликулов, автоматическое измерение основных показателей плода (БПР, ОГ, ДБК, ОЖ, ЛЗР, ТВП), измерение ЦНС плода.
  • Эластография с количественной оценкой – оценивает коэффициенте деформации между окружающей тканью и пораженным участком
  • UWN Contrast Imaging – дополнительная опция количественной оценки для диагностики тканей с помощью контрастных веществ.

Отзыв врача УЗД из интернета на Resona 6:

Мне нравится, но, как и любую машину надо настраивать под себя. Ну и наверное, смотря с чем сравнивать. Сканирование зонное, но первое время не хватало фокуса, рука так и тянулась по привычке, но зато здесь есть волшебная кнопочка "HDScope", позволяющая очень хорошо рассмотреть зону интереса. Да и вообще достоинств масса) Из недостатков лично для меня - нет возможности регулировать длительность записи ретроспективной петли, но зато проспективная - ооочень длинная, главное не забывать про это. Опять же, будет иметь значение наполнение машины. У меня в ней все что только можно, поэтому я все еще в процессе изучения, и она периодически меня удивляет) Что мне нравится, так это одинаково хорошее качество картинки на всех пресетах. Допплер очень чувствительный. Управление интуитивно понятное, довольно простое.


Примеры клинических изображений Resona 6

Клиническое изображение УЗИ аппарата Mindray Resona 6

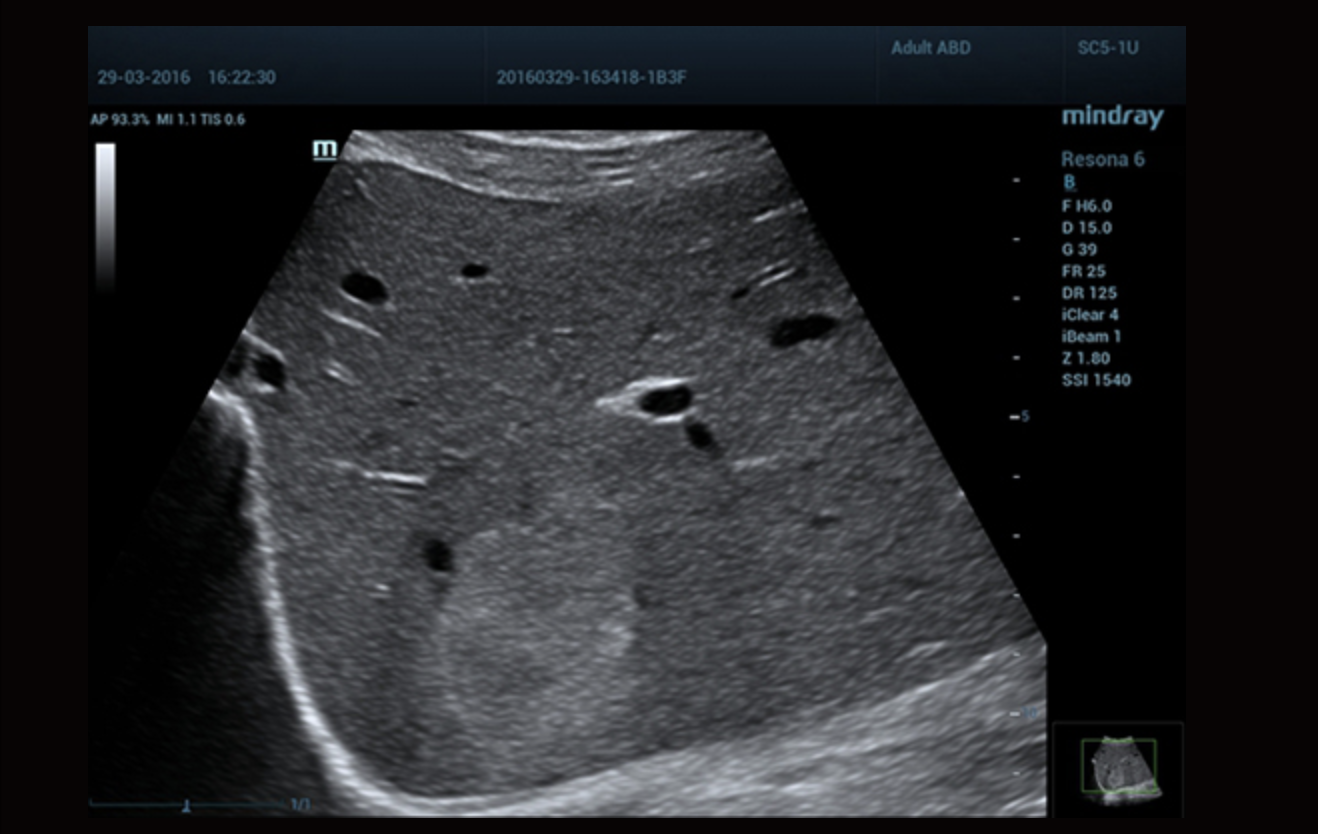

Визуализация гемангиомы печени с помощью конвексного датчика SC5-1U

Клиническое изображение УЗИ аппарата Mindray Resona 6

Визуализация печени с использованием контрастных веществ с помощью конвексного датчика SC5-1U

Клиническое изображение УЗИ аппарата Mindray Resona 6

Трехмерная визуализация плода с помощью объемного конвексного датчика D8-4U

Resona 7

Resona 6 и Resona 7 очень схожие аппараты. Из отличительных особенностей в Resona 7 вместо компрессионной эластографии была установлена другая технология – Sound Touch. Это новый метод основанный на эластографии сдвиговой волны, она позволяет гораздо быстрее и точнее определить плотность тканей и дать количественную оценку.

Также Resona 7 доступны больше монокристаллических датчиков.

Примеры клинических изображений Resona 7

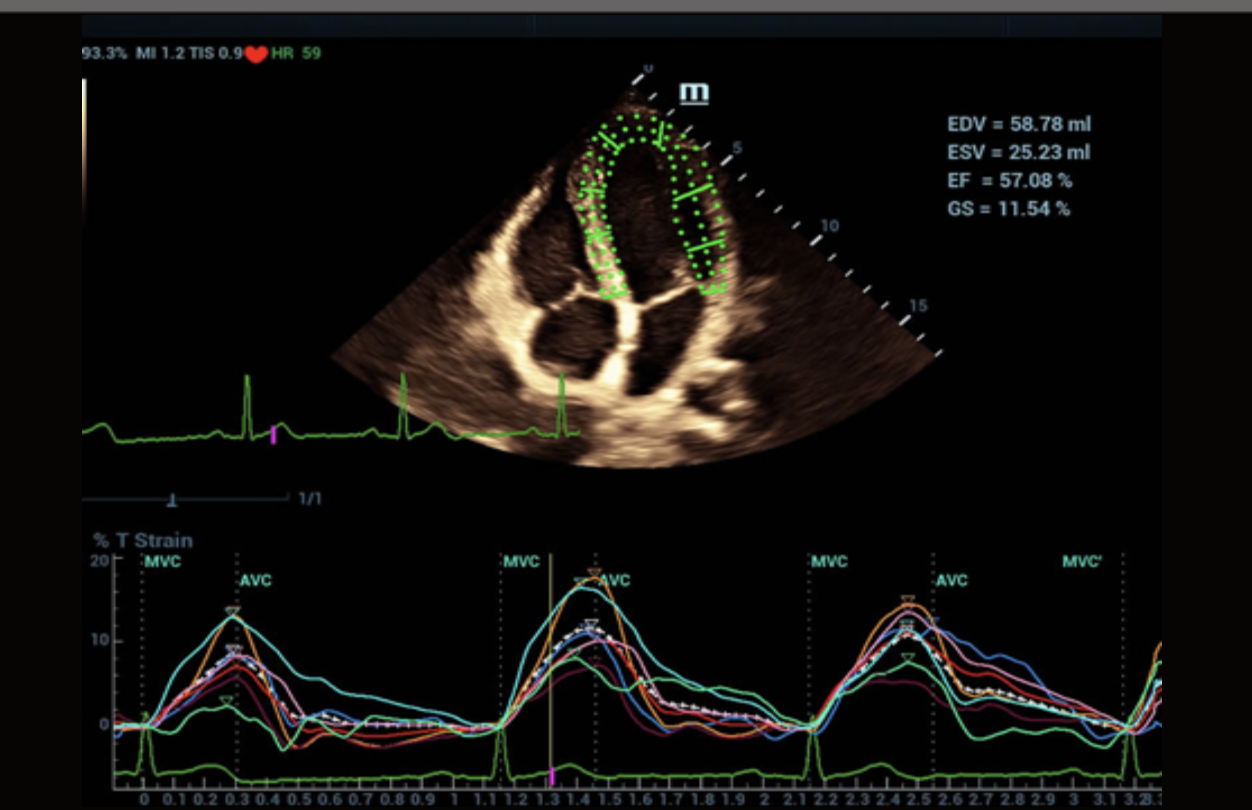

Клиническое изображение УЗИ аппарата Mindray Resona 7

Визуализация сердечной мышцы и тканевый трекинг с помощью секторного датчика

Клиническое изображение УЗИ аппарата Mindray Resona 7

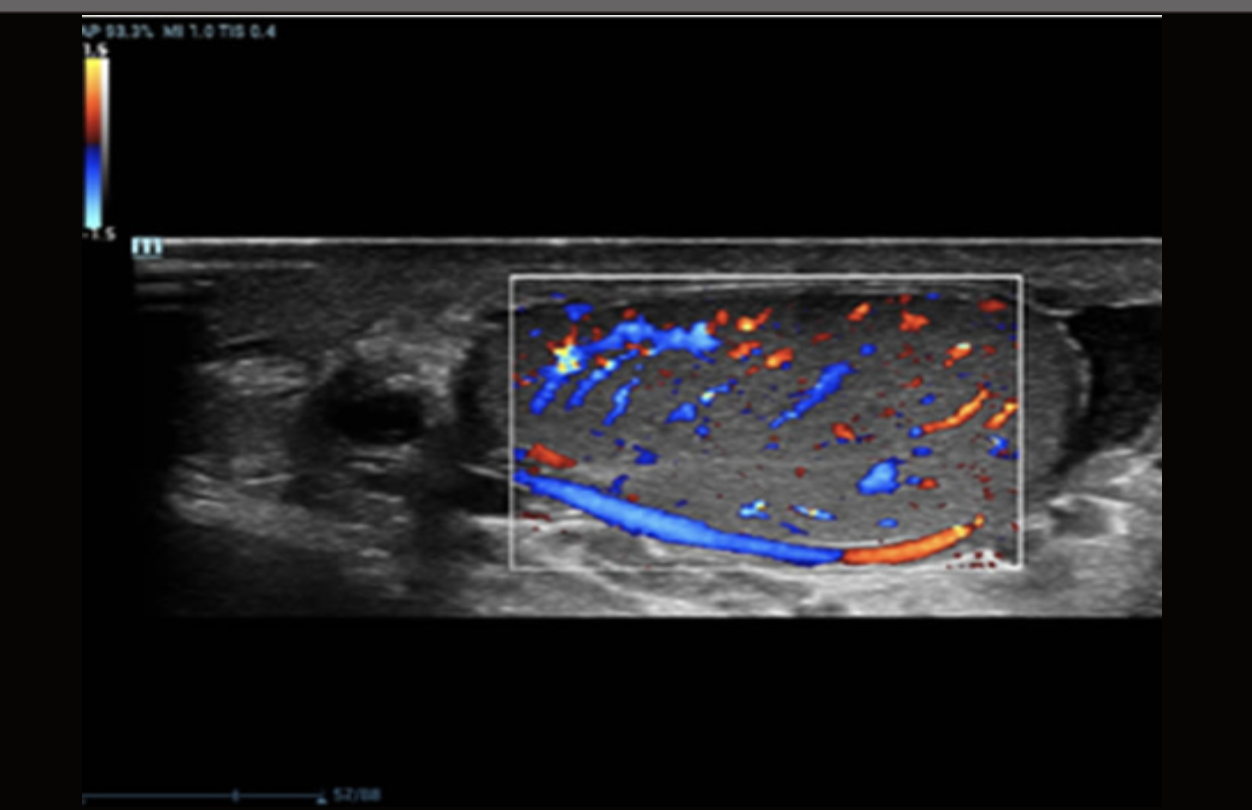

Визуализация перфузии яичка в ЦДК режиме с помощью линейного датчика

Клиническое изображение УЗИ аппарата Mindray Resona 7

Визуализация новообразования в щидовидной железе в режиме эластографии с помощью линейного датчика


Отзыв врача УЗД о Resona 7 из интеренета:

Resona 7 это синтез технологий Mindray и Zonare. Только она может конкурировать с топовыми моделями больших брендов (Филипс, Сименс, Тошиба, GE).


Resona R9

премиальная система для общих исследований

Аппарат также создан на платформе ZST+, но в конструкцию сканера были внесены значительные изменения.

К примеру, на смену технологии оптимизации iClear, пришла iClear+. Еще лучшая оптимизация изображения, а границы между тканями становятся более ярко выраженными.

HR Flow заменили на Glazing Flow. Технология лучше отражает анатомические структуры мелких сосудов с эффектом 3D

Какие появились новые опции:

  • iFusion – Возможность сравнивать УЗИ исследования с аналогичными срезами в КТ и МРТ. Также, благодаря этой опции, можно обрабатывать сырые данные и получать больше информации без присутствия пациента
  • uHit – совмещенное моделировние и отслеживание иглы на двумерной и трехмерной визуализациях.

Также аппарат поддерживает множество новых датчиков, в том числе и матричный линейный датчик – DL14-3U, которым можно проводить исследования нервов, сердечной мышцы, глубоко лежащих органов и поверхностно лежащих органов.

Примеры клинических изображений Resona R9

Клиническое изображение УЗИ аппарата Mindray Resona R9

Визуализация почечной артерии в режиме Glazing Flow с помощью конвексного датчика

Клиническое изображение УЗИ аппарата Mindray Resona R9

Визуализация карциномы молочной железы в режиме эластографии сдвиговой волны с помощью линейного датчика

Клиническое изображение УЗИ аппарата Mindray Resona R9

Визуализация временного распределения контрастного вещества в карциноме молочной железы с помощью линейного датчика

Resona I9

Еще одна премиальная система для общих исследований. У I9 улучшили эргономику – появился электрический привод консоли, встроенная батарея на 4 часа активной работы, интуитивно понятный интерфейс, консоль с клавиатурой и высоко расположенные порты для датчков

Новые технологии:

  • Smart Breast – программа для анализа молочных желез по шкале BI-RADS. Автоматически распознает и классифицирует новообразование
  • Smart Thuroid – программа для анализа щитовидной железы по шкале TI-RADS. Автоматически распознает и классифицирует новообразование
  • Smart HRI – автоматически распознает любые органы и производит базовые расчеты
  • TT QA – отслеживает движение миокарда и проводит его оценку
  • R-VQS – оценивает отношение жесткости стенки сосуда к скорости пульсовой волны. Опция пригодится при выявлении атеросклероза артерий
  • UWN+ – усовершенствованная технология оценки кровоснабжения тканей с помощью контрастных веществ

Примеры клинических изображений Resona I9

Клиническое изображение УЗИ аппарата Mindray Resona I9

Визуализация стеноза сонной артерии в ЦДК режиме с помощью линейного датчика

Клиническое изображение УЗИ аппарата Mindray Resona I9

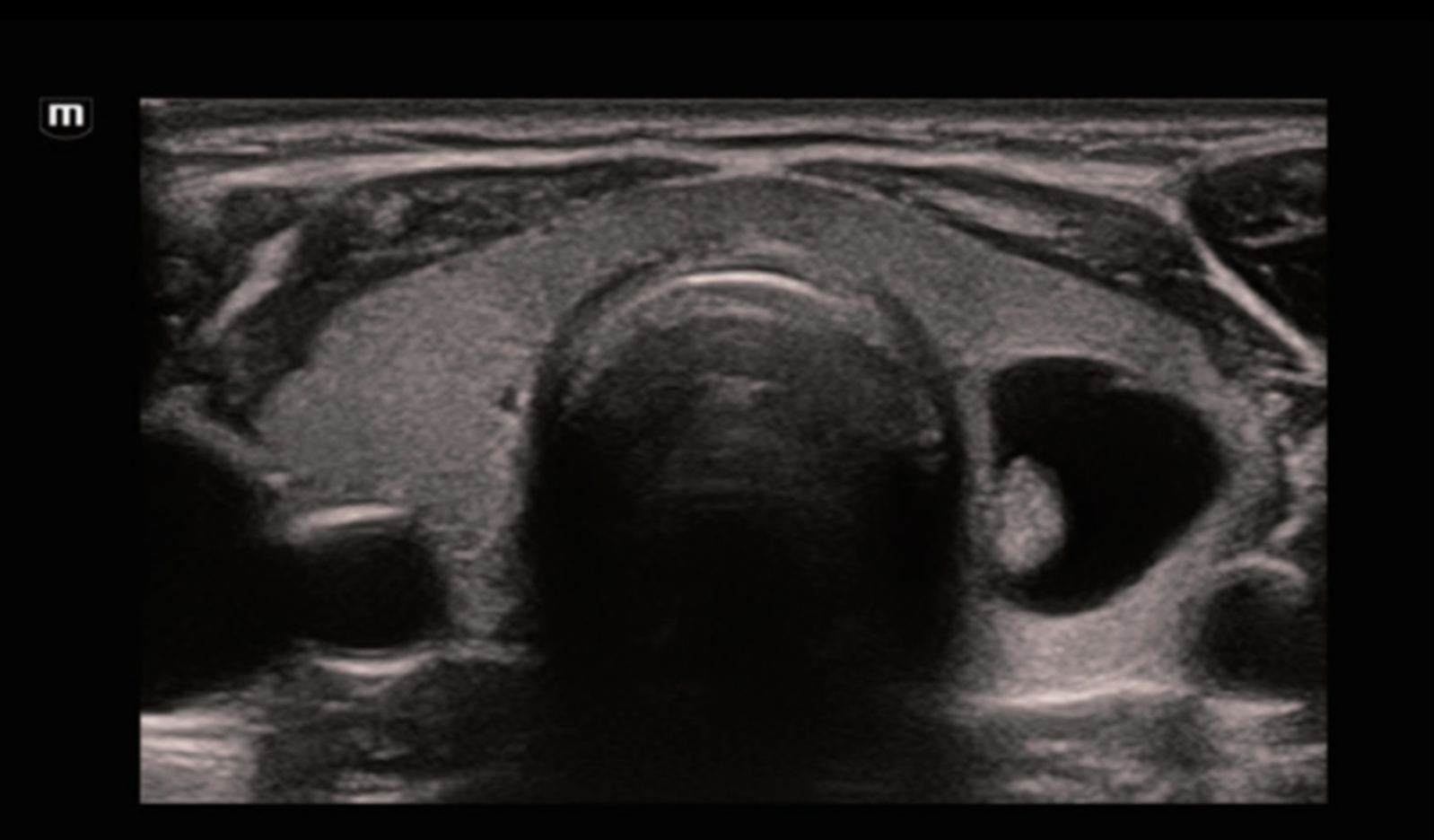

Визуализация узла в щитовидной железе в B-режиме с помощью линейного датчика

Клиническое изображение УЗИ аппарата Mindray Resona I9

Визуализация кишечника с помощью линейного датчика в режиме виртуального конвекса

Вывод по УЗИ аппаратам Mindray

Среди УЗИ аппаратов Mindray вы с легкостью можете подобрать себе УЗИ аппарат под ваш бюджет и задачи. Если нужны модели подешевле, но с хорошей визуализацией, то берите сканер из серии DC. Если нужны экспертные то подойдет любой аппарат из линейки Resona.

Если вы столкнулись с трудностью выбора, то свяжитесь с нами. Наши менеджеры имею медицинское образование и смогут профессионально вас проконсультировать и подобрать нужный УЗИ аппарат.

2022-04-29 09:52:31
0
142

Комментарии:

Внимание: HTML символы запрещены!
Мною прочитаны и я даю согласие с документом
Политика конфиденциальности
