Бесплатная диагностика датчика УЗИ

Как должна проходить диагностика датчика в сервисном центре

При диагностике в условиях сервисного центра или на производстве досконально проверяются все показатели датчика в ключевых режимах, проводится оценка всех “слабых мест”. Для каждого вида датчика и производителя они могут отличаться. Поэтому здесь важен опыт инженера и глубокое понимание принципов работы датчика и УЗ аппарата.

Что входит в сервисную диагностику датчика

• Проверка и внешний осмотр на предмет явных механических повреждений
• Оценка периметра корпуса датчика на наличие микротрещин
• Проверка герметичности корпуса сканирующего модуля
• Проверка 3D камеры объемного датчика на герметичность и вытекание акустической жидкости (масла)
• Диагностика 3D модуля и проверка 3D механизма
• Оценка работы микродвигателя (мотора 3D) и проверка троса.
• Проверка кабеля на предмет оборванных / поврежденных проводников (вызывают артефакты, провалы, короткие замыкания в датчике)
• Проверка целостности экранирования кабеля (вызывают помехи)
• При необходимости выполняется тест механизма замка коннектора, чистка контактов коннектора.

Для оценки точности измерений может использоваться дополнительное оборудование, включая специальные фантомы.

Правильная и компетентная диагностика - залог успешного и качественного ремонта УЗИ датчика.

Возможна дистанционная диагностика датчика!

Важно! Даже если у вас нет возможности отправить датчик в сервисный центр – предварительно оценить его состояние и с высокой степенью определить возможные неисправности можно дистанционно или даже самостоятельно, без инженера.

Дистанционное тестирование и самостоятельная диагностика УЗИ датчика

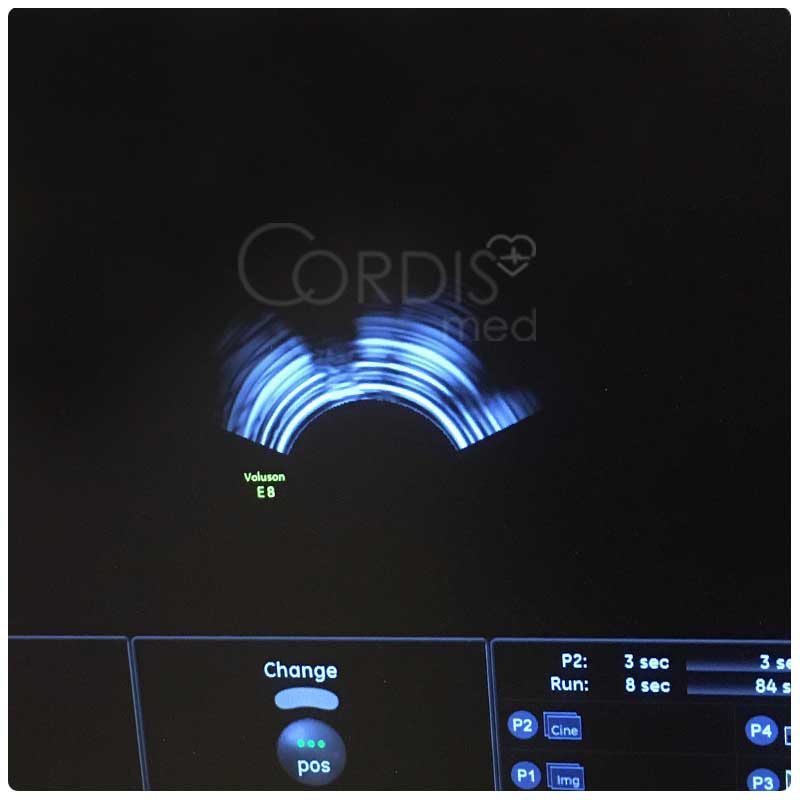

Удаленная диагностика УЗИ датчиков проводится по визуализации:

• На воздухе (без нанесения геля на линзу и контакта с пациентом / фантомом) в B-режиме (2D) или цвете (ЦДК, ЦД, Color, CDI)
• По реальной визуализации при обследовании пациентов / на фантоме

Видео по диагностике УЗИ датчиков

Все основные элементы датчика можно проверить самостоятельно или при консультации с инженером. такие тесты занимают 2-5 минут и позволяют вовремя заметить неисправности, выполнить более бюджетный ремонт УЗИ датчиков.

Видео – инструкцию по диагностике УЗИ датчика на работоспособность кристаллов. По этому же алгоритму можно оценить состояние линзы наличие пузырей геля на кристаллах.
