Как устроен и как работает сухожар? Что можно понять по принципиальной и электрической схеме стерилизатора на месте (в ЛПУ)? В этом материале расскажем, из чего состоят воздушный стерилизатор, как выглядит его простейшая схема, и зачем она нужна.
Большинство популярных моделей воздушных стерилизаторов (сухожаров), используемых в медицине и косметологии довольно простые (но даже они обладают определенной защитой, минимальной автоматикой, а некоторые - и возможностью подключения к компьютеру).
Более сложные премиум-модели зарубежных производителей (DGM. ELAMA и т.д.) оснащены продвинутой электроникой сразу несколькими встроенными системами защиты, более удобным управлением (в некоторых моделях - сенсорным дисплеем), встроенным принтером для печати логов, отчетов о циклах стерилизации и тд.
Важно - общие принципы организации, устройства, и основные внутренние блоки во многих воздушных стерилизаторах очень похожи, поэтому в данном материале устройство и схему воздушного стерилизатора разберем на основе отечественного сухожара ГП-20-СПУ

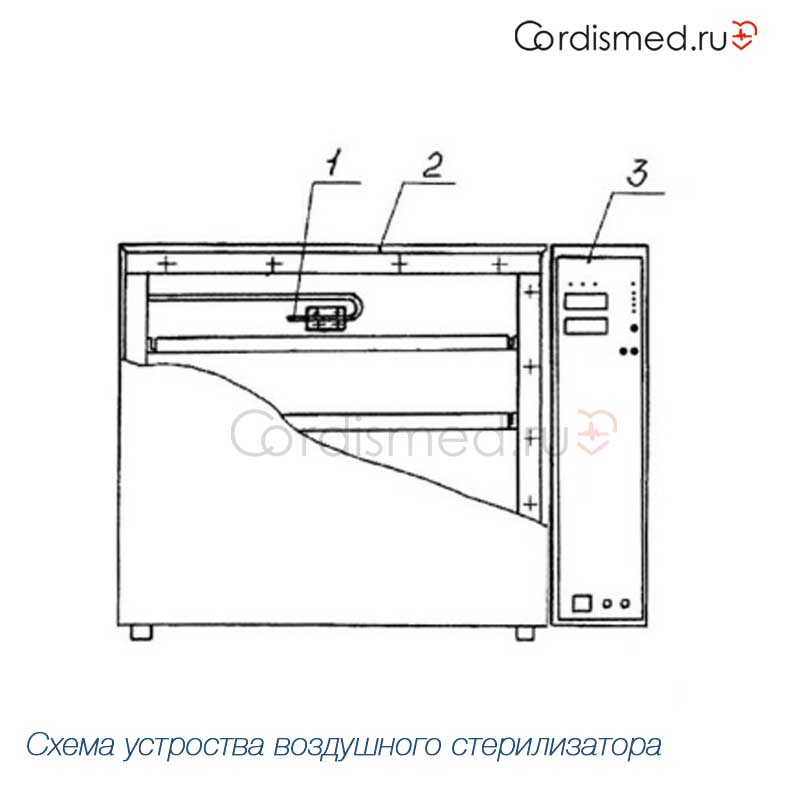

В корпусе (2) воздушного стерилизатора расположена стерилизационная камера (8), дверь (7) с замком и приборный отсек (3) с органами управления и электроникой (терморегуляторы, плата управления, панель управления, переключатели и индикаторы).
По периметру корпуса и внутри двери установлен теплоизолирующий материал / теплоизолятор (5), который минимизирует нагрев внешних частей корпуса сухожара. И даже в таком виде внешний корпус при работе нагревается в норме до 60 и более градусов.
Внутри корпуса расположена стерилизационная камера (8) с П-образной перфорированной панелью. По периметру рабочей стерилизационной камеры в стенках корпуса также расположены кожухи воздушной рубашки системы охлаждения.
В рабочей камере за П-образной панелью расположена крыльчатка вентилятора (6), которая приводится в движение внутренним двигателем (4). Вращение крыльчатки обеспечивает равномерную и постоянную конвекцию нагретого воздуха.
К боковым стенкам рабочей камеры прикреплены направляющие - держатели полок / поддонов для инструмента.
На задней стенке рабочей камеры (по бокам от П-образной панели и крыльчатки) расположены ТЭНы (электронагреватели).
В боковых воздушных каналах также установлены датчики температуры (1) и термореле, силовой блок (цепи питания и блок питания) также расположены в приборном отсеке (3), чтобы минимизировать воздействие на них высокой температуры.
На задней стороне рабочей камеры присутствует также выхлопной клапан с заслонкой.
Премиум модели могут также оснащаться отдельными кулерами и контурами систем охлаждения для быстрого остывания инструментов, более сложной конфигурацией теплоизоляционных слоев и т.д.
Электрическая схема стерилизатора
Электрическая схема стерилизатора может существенно облегчить инженеру полевую диагностику и ремонт сухожарового шкафа. С ее помощью можно быстрее найти неисправные элементы в силовых и управляющих цепях.
Пример принципиальной электрической схемы стерилизатора производства Касимовского завода
Принципиальная и электрическая схемы всегда выполняются по всем правилам создания конструкторской документации, поэтому она будет понятна профильному инженеру независимо от того, какой стерилизатор мы рассматриваем.
Иногда схемы прикладываются к документации стерилизатора, входят в инструкцию по эксплуатации, но чаще - предоставляются сервисным компаниям заводами-изготовителями.
Хотя зарубежные схемы могут выполняться иначе, даже с учетом специфики инженер или техник сможет распознать в них цепи и отдельные элементы.
