Как подключается ЛОР комбайн

Подключение ЛОР-комбайна – довольно простая задача. В общем случае любому отоларингологическому комплексу нужны 3 ресурса (а чаще - вообще 1)

• Бытовая электрическая сеть  – для работы компрессоров, приводов, нагревателей, осветителей и видеосистемы (чаще всего - только электричество и требуется)

• Магистральный водопровод – через фильтры – для подачи воды при промывании уха, очистке аспирационных емкостей

• Канализация – необходима система фильтрации как в самом ЛОР-комбайне, так и на выводе сточных вод из клиники – для автоматического опорожнения аспирационных емкостей без их демонтажа.

Купить ЛОР-комбайн с любым видом подключения и функционалом можно в нашем каталоге. Есть как полностью автономные (и мобильные), так и профессиональные аппараты с подключением к магистралям водопровода и канализации. О преимуществах и особенностях всех видов подключения читайте ниже.

Свяжитесь с нами: ответим на любые вопросы по оборудованию. Поможем проверить текущее состояние. Проведем совместную дистанционную диагностику. Или приедем для полноценной проверки на месте.

Электрическая сеть для ЛОР оборудования

Большинство ЛОР комбайнов (рабочее место отоларинголога) – абсолютно автономные устройства: им требуется только подключение к общей сети электропитания клиники, причем часто все элементы включаются в сеть централизованно, через единый блок питания. То есть, достаточно одной розетки.

Отдельно в сеть могут включаться

• Видеосистемы (единый модуль: Камера, осветитель, блок управления/записи),
• Мониторы (для визуализации)
• Рабочие места ЛОРа (компьютеры со специальным программным обеспечением)
• Дополнительные внешние осветители

С требованиями к качеству параметров в сети все тоже очень демократично, никаких проблем, как правило, не возникает при несущественных перепадах / колебаниях. Другими словами: в стандартном режиме использования (без нарушения правил эксплуатации) никаких проблем с ЛОР комбайном, скорее всего, не возникнет.

Подключение ЛОР комбайна к водопроводу

Проточная вода ЛОР-системе требуется чаще всего только для модуля промывания уха. ВСе лекарственные средства и растворы для комбайна подготавливаются отдельно.

Процесс похож на подключение стиральной машины, то есть это простая операция, с которой при крайней необходимости справится и штатный персонал клиники.

Подключение ЛОР комбайна к канализации

Необходимо только тем моделям, в которых предусмотрена автоматическая очистка аспирационных сосудов и сброс отходов без ручного демонтажа емкости.

Встретить такую опцию можно только в комбайнах премиум сегмента, принадлежащих, разумеется, к верхней ценовой категории. Но даже в случае наличия функции автоопорожнения аспиратора, воспользоваться ей соблюдая все нормы довольно сложно.

• Процесс подключения физически также не вызовет трудностей, но при этом потребуется сложная и дорогая система фильтрации. Дело в том, что сброс неочищенных сточных вод клиники в канализацию запрещен.

• Необходимо внимательно следить за состоянием фильтров, встроенных в сам ЛОР-комбайн (Если они есть), своевременно их менять. Если встроенной фильтрации нет, сразу на выходе из ЛОР комбайна необходима сторонняя система фильтров.

• Очищать придется и общие сточные воды всей клиники, соответственно с заменой фильтров, внутренним контролем качества и периодическими проверками.

В итоге – такое подключение хоть на первый взгляд и обеспечивает работу в режиме “включил и забыл”, но на деле может вызвать дополнительные расходы.

Какой вариант подключения ЛОР комбайна выбрать?

Для большинства клиник оптимальным будет полностью автономный комбайн с подключением к бытовой электросети, это сэкономит средства на очистке и фильтрации, вам не придется доплачивать за подводку водопровода для одной единственной процедуры.

Важным здесь будет наличие защиты от переполнения аспирационной емкости (специальный датчик следит за уровнем заполнения сосуда с отходами аспиратора, и при его заполнении отключает компрессор, чтобы избежать проблем с техникой и дискомфорта пациентов).

Если у вас остались вопросы, будет рады на них ответить. Звоните, и пишите нам в любое время – поможем подобрать оптимальный ЛОР комбайн под вашу клинику.

ЛОР-комбайн: инструкция по эксплуатации

Приведем некоторые типовые положения, которые могут присутствовать в большинстве инструкций по эксплуатации ЛОР-комбайнов. Важно изучать инструкцию к каждой установке индивидуально, поскольку она может содержать важные сведения и особенности работы конкретной модели или серии ЛОР-комбайнов.

Назначение ЛОР комбайна по инструкции

В большинстве инструкций указывается область применения: отоларингология, диагностика и терапия. Также стандартом является отказ фирмы-изготовителя от гарантийных обязательств при несоблюдении инструкции, использовании не по назначению, неквалифицированном ремонте, обслуживании установки, подключении и пр. Поэтому крайне важно сохранить всю документацию по оборудованию и прибегать к услугам только квалифицированных, опытных специалистов и инженеров.

Показания к применению и противопоказания для применения ЛОР-комбайна в инструкции

• Промывание слухового канала
• Исследование вестибулярного аппарата
• Аспирация крови и выделений после ЛОР-операций, аспирация секрета при терапевтических манипуляциях.
• Чистка слухового канала, носа, придаточных пазух
• Ирригация (нанесение) препаратов в виде спрея
• Продувание
• ЛОР-эндоскопия, исследования с применением микроскопов и дополнительных осветителей

Противопоказания для применения ЛОР-комбайна

• Перфорация барабанной перепонки
• Холестеатомы
• Хронический средний отит
• Наружный отит
• Сильное головокружение
• Период восстановления после операций на среднем ухе, тимпанопластика
• Перенесенные черепно-мозговые травмы, травмы глаз
• Ликворный свищ
• Воспаление придаточных пазух носа
• Гнойная ринорея
• Перелом височной кости

Важные выдержки из инструкций к ЛОР-комбайнам

• Подключение ЛОР-комбайна к электросети производится через розетку с защитным контактом при условии соответствия параметров тока и напряжения, а также при гарантированной стабильности показателей
• Подключение комбайна к коммуникациям водопровода и канализации выполняется только специалистами сервисной службы.
• Перед каждым запуском ЛОР-комбайна необходимо убедиться в отсутствии внешних повреждений и других видимых дефектов, а также в надежности подключения установки к коммуникациям. Эксплуатировать установку при наличии поврежденных проводов и шлангов недопустимо.
• ЛОР установка не может работать совместно с оборудованием, не соответствующим стандарту EN 60601-1 «Медицинские электрические приборы» и стандарту EN 60601-1-2 «Электромагнитная совместимость (медицинские электрические приборы)».

• Важно соблюдать осторожность при работе с растворами и жидкостями, избегать их попадания на панель управления комбайном, в разъемы, на внутренние части комбайна (кабели, провода, элементы интерфейса).
• При наличии в конструкции комбайна движущихся частей необходимо избегать защемления кабелей, проводов и световодов.
• Размещение использованных инструментов на панели комбайна, в области разъемов и в других не предназначенных для этого местах недопустимо.
• Аспирационный блок ЛОР-установки допускается использовать только для медицинских целей, указанных в инструкции. Аспирация немедицинских жидкостей категорически запрещена, поскольку с ними может не справиться система фильтрации ЛОР комбайна, выйдет из строя сам аспиратор или возникнет угроза заражения пациента во время процедуры.

Подробные инструкции по подключению и работе с различным оборудованиям в составе конкретных комбайнов содержатся в инструкциях по эксплуатации к определенным моделям оборудования.

Инструкция по очистке ЛОР комбайна

Очистку (обработку) и дезинфекцию ЛОР-установки необходимо выполнять только при полном отключении питания (Кнопкой выключения на панели управления комбайном, основным переключателем (у блока питания, на задней или боковых стенках корпуса, затем физическим отключением от сети, т.е. необходимо вытащить сетевой кабель из розетки).

• Дезинфицирующие средства и растворы необходимо наносить на мягкую ткань. Нанесение дезинфектантов напрямую на панели и поверхности установки не рекомендуется.
• Попадание дезинфицирующих растворов на внутренние поверхности устройства недопустимо.

Запрещается использование

• растворов, содержащих аммиак (Sidolin),
• абразивные средства.

Рекомендуются

• Неагрессивные чистящие или дезинфицирующие средства.
• Растворы, не содержащие спирта и альдегидов, готовые к применению дезинфицирующие средства для обработки поверхностей, восприимчивых к спирту
• Для быстрой обработки возможно применение не содержащих спирта и альдегидов влажных салфеток, для поверхностей, восприимчивых к спирту

После обработки обязательно проводится осмотр всех деталей на предмет трещин, сколов, механических повреждений.

Инструкция по дезинфекции блока аспирации ЛОР-комбайна

Шланги блока аспирации необходимо обрабатывать и очищать не реже одного раза в день.

• В некоторых установках для этого предусмотрена встроенная система промывки.
• В ЛОР-комбайнах без автоочистки аспирационной системы можно выполнить аспирацию непенящегося дезинфицирующего состава.

Для ежедневной обработки системы аспирации рекомендуется применять не содержащий альдегидов, непенящийся жидкий концентрат:

• щелочной состав
• кислый состав

Использование данных средств следует чередовать. Категорически запрещается выполнять обработку реже двух раз в неделю для расщепления, растворения и вымывания остатков крови и жидкостей пациентов.

Тщательная очистка и дезинфекция аспирационной емкости проводится и при каждом техническом обслуживании, особенно в тех случаях, когда емкость не снимается в процессе эксплуатации (например, ЛОР-комбайн имеет встроенную систему очистки и подключен к канализации).

Подобную дезинфекцию необходимо проводить не реже 1 раза в год.

• Емкости для аспирации устойчивы к воздействию дезинфицирующего средства.
• Использование ЛОР-комбайна без операционной емкости запрещено!
• При использовании дезинфицирующих средств и растворов необходимо руководствоваться инструкциями по применению от производителей.

Дезинфекция распылителей и периферийных устройств ЛОР-комбайна

Обработка распылителей / ирригаторов проводится специализированными дезинфектантами в соответствии с инструкциями по их применению.

• После обработки дезсредствами важно промыть составные части распылителя / ирригатора обычной водой, чтобы удалить остатки раствора!

Все дополнительные приборы и соответствующий терапевтический инвентарь (например, канюли для промывания уха, столы для хранения инструментов, лотки для складывания использованных инструментов и т. д.), а также другие инструменты необходимо регулярно стерилизовать и дезинфицировать. Это также относится к канюлям водяного шприца, устройствам распыления медикаментов и силиконовым трубкам системы аспирации.

Для очистки и дезинфекции инструментов рекомендуется использовать:

не содержащий альдегидов и фенолов жидкий концентрат для очистки без фиксации белков и дезинфекции медицинских/оториноларингологических инструментов

Инструкция по замене бактериального фильтра ЛОР-комбайна

В большинстве ЛОР-комбайнов вакуумная система имеет водной бактериальный фильтр на встроенном насосе. В процессе эксплуатации установки данный элемент расходует свой ресурс и со временем должен быть заменен на новый.

Все работы по замене фильтра выполняются в перчатках и при соблюдении прочих мер предосторожности, так как находившийся в эксплуатации фильтр может содержать в себе опасные бактерии и микроорганизмы. По этой же причине необходимо соблюдать правила утилизации утилизации загрязненных отходов.

Замена входного фильтра рекомендуется выполнять не реже 1 раза в год или при низком уровне вакуума (манометр показывает -0,2 бар)

• Для замены фильтра нужно открыть левую боковую крышку установки, за которой находится фильтр.
• Снять шланги с использованного фильтра и поставить шланги на новый фильтр.

Инструкция по опорожнению емкости для секрета (аспирационной емкости)

Если ЛОР-комбайн оснащен автоматизированной системой опорожнения емкостей, необходимо регулярно контролировать исправность данной системы и уделять ей особое внимание в процессе технического обслуживания ЛОР-комбайна. ПРи этом каких либо дополнительных действий по ее очистке в процессе работы комбайна выполнять не требуется (только по периодической обработке и дезинфекции емкости).

В случае ЛОР-установки с ручным удалением секрета из аспирационной емкости опорожнять контейнер необходимо ежедневно, в конце рабочего дня или при преждевременном заполнении (необходимо следить за соответствующим индикатором на панели)

• Открыть отсек с емкостью ( в некоторых случаях доступ очень простой, но иногда может потребоваться демонтаж какой-либо из боковых панелей (крайне редко).
• Снять крышку емкости (с аспирационными шлангами). В некоторых случаях требуется комплектный ключ.
• Извлечь емкость с секретом из корпуса
• Очистить от секрета соблюдая правила утилизации
• Продезинфицировать емкость
• Установить в корпус комбайна
• Провести тестовый запуск аспирационной системы.

• Для замены галогенных ламп необходимо вскрыть блок осветителя. Для этого в некоторых ЛОР-комбайнах требуется имбусовый ключ
• Проверить температуру ламп (замена допускается только при полном остывании блока осветителя)
• Аккуратно извлечь лампы (часто: отсоединить кабели подключения ламп, затем вытащить лампу по направлению вперед).
• Проверить целостность и исправность патрона
• Установить новые лампы (идентичные или аналогичные по параметрам. Как правило, 15 В/10 А)
• Закрыть крышку блока осветителя
• Подключить ЛОР-комбайн к питанию и провести тестовый запуск блока осветителя.

Инструкция по замене галогенных ламп источника света ЛОР-комбайна

Галогеновые источники света широко распространены и используются во многих ЛОР-комбайнах. При этом галогеновые лампы в их составе также являются расходными материалами и подлежат замене после определенного срока эксплуатации.

Важно: при использовании светодиодных источников света все работы выполняются исключительно инженерами по медицинскому оборудованию. Светодиодные осветители крайне надежны и не выходят из строя без существенной причины, поэтому в случае возникновения каких-либо проблем со светодиодным источником света рекомендуется провести полную диагностику всех систем.

Все манипуляции по замене ламп проводятся на полностью обесточенном комбайне (кабель питания должен быть отсоединен от сети).

• Для замены галогенных ламп необходимо вскрыть блок осветителя. Для этого в некоторых ЛОР-комбайнах требуется имбусовый ключ
• Проверить температуру ламп (замена допускается только при полном остывании блока осветителя)
• Аккуратно извлечь лампы (часто: отсоединить кабели подключения ламп, затем вытащить лампу по направлению вперед).
• Проверить целостность и исправность патрона
• Установить новые лампы (идентичные или аналогичные по параметрам. Как правило, 15 В/10 А)
• Закрыть крышку блока осветителя
• Подключить ЛОР-комбайн к питанию и провести тестовый запуск блока осветителя.

Инструкция по очистке фильтра подачи воды

Входной фильтр системы подачи воды является частью встроенной системы водоподготовки (в которую также могут входить и другие элементы комбайна)

Все манипуляции по замене входного фильтра системы подачи воды осуществляются только на полностью обесточенном комбайне.

При наличии автономной системы водоснабжения работы выполняются исключительно после полного остывания встроенного нагревателя (может потребоваться до 30 минут)

• Снять корпусные элементы, блокирующие доступ к фильтру
• Перекрыть подачу воды
• При наличии автономного водяного бака, отсоединить шланг подачи воды от резервуара
• Для ЛОР-комбайнов с проточным нагревателем закрыть клапан подачи воды и удалить остатки жидкости, например специализированным шприцом.
• Проверить давление воды в системе по манометру (часто рядом с
• водяным фильтром). Давление должно падать.
• ослабить крепление и открутить фильтр (в нем может остаться определенное количество воды, поэтому рекомендуется выполнять процесс над емкостью или с использованием протирочного / адсорбирующего материала).
• Извлечь фильтр-патрон, очистить его от грязи проточной водой
• При критическом износе заменить патрон на новый
• Смонтировать фильтр в систему аналогичным образом в обратном порядке

Инструкция по замене предохранителей ЛОР-комбайна

Предохранители системы электропитания необходимо менять исключительно при полностью обесточенном ЛОР-комбайне.

• Снять корпусные элементы
• Заменить неисправные предохранители в специализированном блоке системы питания (локализация неисправных предохранителей производится по электрической схеме). В некоторых ЛОР-комбайнах на внутренних поверхностях расположены электрические схемы, в т.ч. содержащие блоки предохранителей. Если схемы на корпусе отсутствуют необходимо руководствоваться соответствующими указаниями из инструкции к конкретной модели аппарата.
• Вынуть из патрона держатель с предохранителями.
• Извлечь его из корпуса для удобного демонтажа
• Заменить слаботочный предохранитель
• Смонтировать элементы системы в обратном порядке.

Общие рекомендации по работе с ЛОР-комбайнами на основе инструкций по эксплуатации от производителей

• Рекомендуется проводить дезинфекцию и обработку ЛОР-комбайна (поверхностных частей и основных элементов) ежедневно.
• Использованные инструменты, наконечники, и пр. после каждого приема (обследования или манипуляции) необходимо заменить продезинфицированными, стерилизованными.
• При наличии системы утилизации использованного инструмента уделять ее состоянию особое внимание
• Для комбайнов с автономной системой промывания используется свежая холодная проточная вода;
• Уровень воды в баках системы автономного водоснабжения необходимо контролировать постоянно во избежание запуска систем ЛОР-комбайна в непредусмотренном режиме и возникновения неисправностей.
• Минимум 1 раз в день проводить очистку шлангов аспирационного блока
• Минимум 1 раз в день очищать систему утилизации инструментов и встроенные мусорные баки
• Постоянно следить за уровнем заполнения аспирационных емкостей для комбайнов без подключения к канализации (автоматические системы защиты от перелива устанавливаются в очень небольшое количество ЛОР-комбайнов, но даже при их наличии важно своевременно проводить очистку или замену емкости на резервную). необходимо своевременно опорожнять емкость с секретом

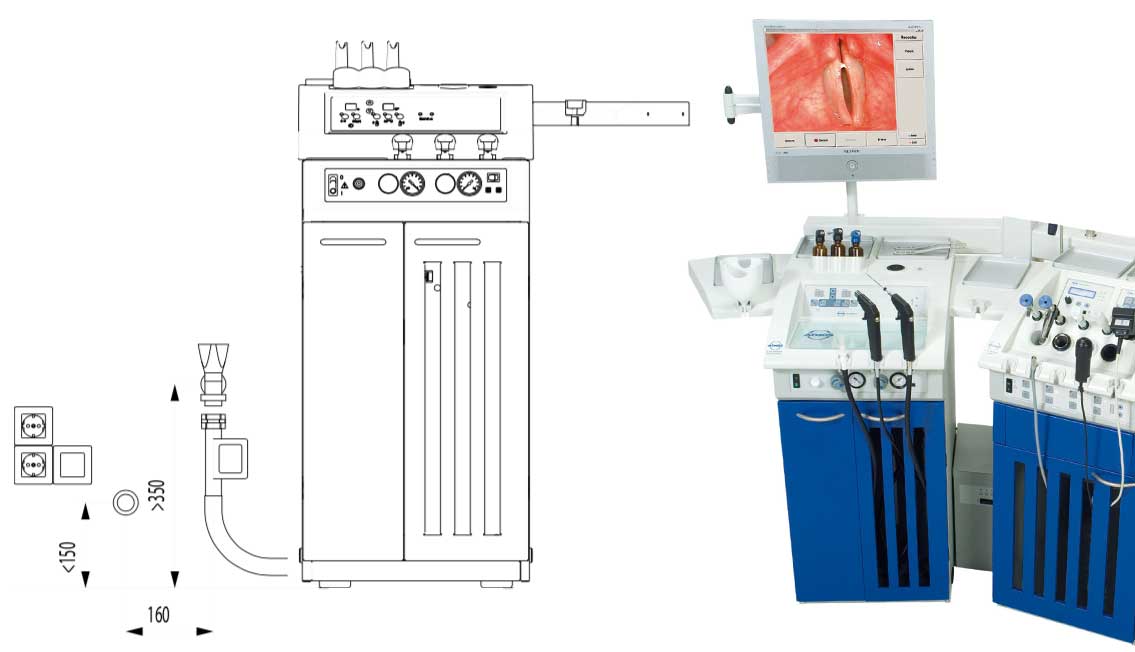

Параметры подключения ЛОР-комбайна к коммуникациям в соответствии с инструкцией (пример)

• Слив (канализация). Указывается внешний и внутренний диаметр сливной трубы наличие прокладок или резиновых вставок с внутренним, диаметр сливного шланга. Указана максимальная высота выводов от пола.
• Водоснабжение. Указывается давление воды в водопроводе (обычно 3 - 4 бар). Указаны особенности подключения установки с аквастопом (параметры крана (резьба, высота от пола)
• Подключение к питанию: В поставляемых на территории РФ комбайнах используются стандартные розетки европейского типа с заземлением. Параметры сети 220 В.

Если при работе с ЛОР-комбайном вы столкнулись с какими либо сложностями, или возникла неисправность ЛОР-установки, наш сервисный центр поможет устранить любые возможные проблемы. Свяжитесь с нами для дистанционной консультации. Мы также выполняем выездные работы по ремонту и обслуживанию ЛОР-комбайнов всех производителей.
