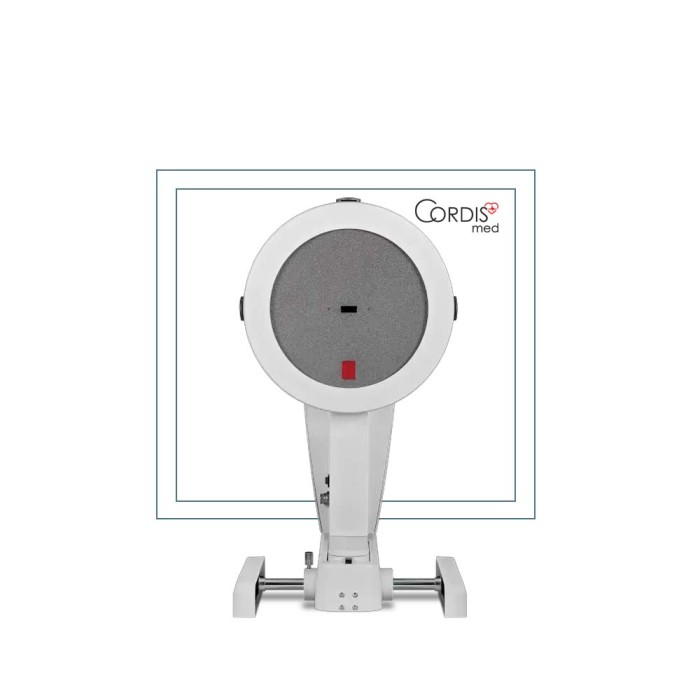

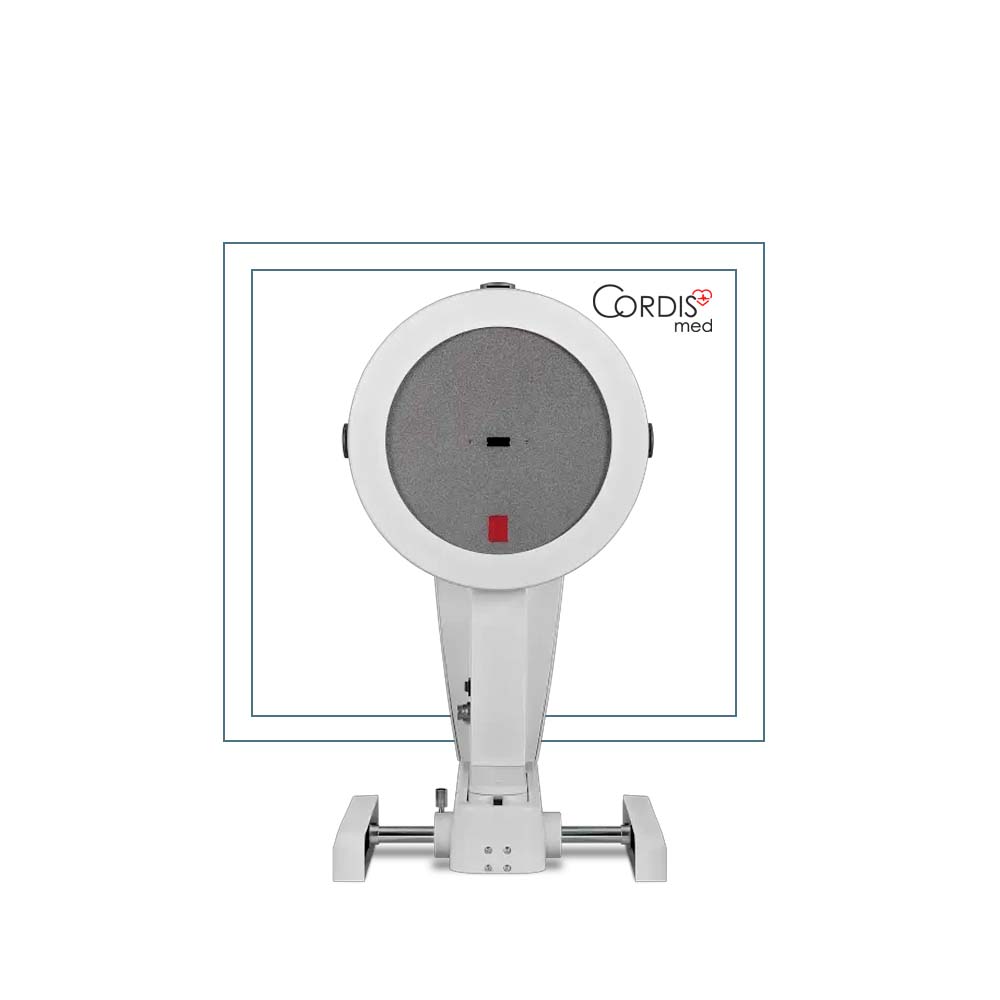

Анализатор переднего отрезка глаза OCULUS Pentacam

Pentacam от «OCULUS» — это стационарный анализатор переднего отрезка глаза, предназначенный для бесконтактного исследования роговицы, передней камеры и хрусталика. В основе его конструкции находится вращающаяся Шаймпфлюг-камера: комплекс сделанных ей снимков позволяет получать трёхмерную модель переднего сегмента, чтобы оценить форму и оптическую силу роговицы, измерить её толщину, а также определить глубину, объём и угол передней камеры. Полученные данные могут использоваться для диагностики патологий роговицы, планирования офтальмохирургических вмешательств, подбора средств коррекции и т.п.

Особенности Oculus Pentacam

• Шаймпфлюг-камера за счёт её вращения вокруг оптической оси последовательно делает около пятидесяти чётких срезов переднего сегмента глаза. В отличие от колец Пласидо, используемых в большинстве представленных на рынке кератотопографов, данная технология обеспечивает возможность оценки не только передней, но и задней поверхности роговицы без непосредственного контакта с пациентом.
• Трёхмерная математическая модель переднего сегмента глаза, формируемая на основе анализа до 25000 точек поверхности роговицы, позволяет осуществить все нужные измерения и сравнить пространственное положение его структур в рамках одного исследования.
• Дополнительная камера наблюдения за зрачком отслеживает движения глаза во время сканирования. Программа учитывает зарегистрированные смещения при расчёте трёхмерной модели, тем самым уменьшая влияние непроизвольных движений пациента на воспроизводимость исследования.
• Функция топографирования роговицы, предназначенная для исследования кривизны её передней и задней поверхностей, формирует цветовые карты, позволяющие оценить форму роговицы от лимба до лимба и выявить участки, на которых она отклоняется от нормы.
• Функция демонстрации возвышений отображает отклонения передней и задней поверхностей роговицы от выбранной опорной поверхности, настраивая которую пользователь может подробнее анализировать локальные неровности роговицы и сопоставлять их форму при повторных обследованиях.
• Функция пахиметрии рассчитывает толщину роговицы по результатам трёхмерного сканирования. Помимо измерения её центрального значения пользователь сможет также оценить распределение толщины по цветовой карте и определить положение наиболее тонкого участка, что важно при обследовании пациентов с подозрением на истончение роговицы и подготовке к рефракционным операциям.
• Кератометрический анализ позволяет определять радиусы кривизны и оптическую силу роговицы в выбранных меридианах, а также величину и направление роговичного астигматизма. Данные могут использоваться при оценке рефракционных свойств роговицы и планировании дальнейших диагностических процедур.
• Программные карты преломляющей силы учитывают геометрию поверхностей роговицы при расчёте её оптических характеристик. В зависимости от выбранного варианта представления пользователь может анализировать как традиционные кератометрические показатели, так и расчётную оптическую силу с учётом передней и задней поверхностей роговицы.
• Функция анализа передней камеры глаза рассчитывает её глубину, объём и величину угла. Совместное представление этих параметров помогает оценивать анатомические особенности переднего отрезка — в том числе при обследовании пациентов с подозрением на узкий угол передней камеры.
• Функция денситометрии предназначена для количественной оценки оптической плотности роговицы и хрусталика по Шаймпфлюг-изображениям. Она позволяет анализировать участки помутнения, документировать их выраженность и сопоставлять результаты повторных обследований.
• Режим одиночной Шаймпфлюг-съёмки позволяет получить изображение в выбранном меридиане для прицельного визуального исследования. Улучшенный динамический режим регистрирует 5, 10 или 15 изображений при фиксированном положении камеры и объединяет их с целью снижения фонового шума, что особенно полезно при денситометрическом анализе хрусталика.
• Трёхмерное представление переднего отрезка позволяет поворачивать виртуальную модель и рассматривать взаимное расположение роговицы, радужной оболочки и хрусталика. Для более подробного изучения отдельных структур доступны исходные оптические срезы, а также инструменты измерения расстояний по изображениям.
• Программные инструменты анализа кератоконуса позволяют сопоставлять показатели передней и задней поверхностей роговицы, данные пахиметрии и результаты предыдущих исследований. При наличии соответствующих программных лицензий пользователю могут быть доступны расширенные средства выявления эктазий и классификации кератоконуса, такие как анализ Belin/Ambrosio или стадирование по системе ABCD.
• При использовании дополнительных программных пакетов Pentacam может применяться для проведения более подробных исследований особенностей глаз в рамках планирования рефракционных и катарактальных хирургических операций.
• Дополнительный программный пакет для подбора контактных линз позволяет использовать данные о форме роговицы при подборе геометрии жёстких и ортокератологических линз. При наличии модуля CSP Pro система также сможет исследовать корнеосклеральный профиль, необходимый при подборе склеральных линз большого диаметра.
• Позиционирование измерительного блока осуществляется с помощью джойстика, а положение глаза и подсказки по наведению выводятся на экран компьютера, подключённого к корнеотопографу.
• Сканирование запускается автоматически после достижения правильного выравнивания; при необходимости пользователь также может запустить его вручную.
• Система контроля качества QS автоматически оценивает результаты сканирования и сообщает о возможных ошибках, связанных с движением глаза, морганием, недостаточной областью анализа или неточным наведением. Цветовая индикация помогает определить, когда измерение следует проверить на наличие ошибок либо провести повторно.
• Фирменное ПО, устанавливаемое на компьютер, который используется в связке с прибором, даёт возможность просматривать на нём цветовые диагностические карты, исходные изображения и результаты предыдущих обследований, а также сравнивать измерения в динамике. Это упрощает наблюдение за изменениями кривизны и толщины роговицы и документирование клинических данных.
• Система управления данными пациентов сохраняет историю обследований, упрощает импорт и экспорт записей и создание резервных копий, а поддержка протокола DICOM облегчает интеграцию устройства в совместимые МИС.
• Для подключения анализатора к ПК используется USB-порт.
