Офтальмологические операционные микроскопы

Таким образом, офтальмологические микроскопы позволяют:

• получать многократно увеличенное и чёткое стереоскопическое изображение переднего сегмента глаза или глазного дна, а также структур, окружающих глаз;
• обеспечивать необходимый уровень освещённости тканей и анатомических структур в рабочей зоне — в том числе и за счёт усиления красного рефлекса;
• при наличии соответствующих функций или отвечающих за них принадлежностей — осуществлять фото- и видеофиксацию, работать с микрохирургическими лазерами, применять различные методы диагностики, такие как офтальмоскопия и кератотопография, и т.п.

Типы офтальмологических микроскопов

По типу смотрового блока

Оптические микроскопы формируют увеличенное стереоскопическое изображение операционного поля с помощью оптической системы, состоящей из объектива, бинокулярного — или тринокулярного — тубуса и окуляров. Объектив, расположенный на одном конце т.н. оптического тракта, формирует увеличенное изображение рассматриваемых объектов, которое затем передаётся на расположенные уже на другом конце окуляры, через которые пользователь и наблюдает за ним. В промежутке между объективом и тубусом, на который устанавливаются окуляры, обычно находится блок с системой подвижных линз, отвечающий за регулировку увеличения; кроме того, перед тубусом может быть установлен светоделитель, за счёт которого формируется дополнительный оптический выход, необходимый для подключения дополнительных средств наблюдения и регистрации.

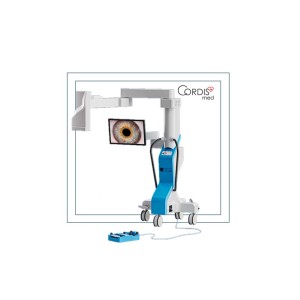

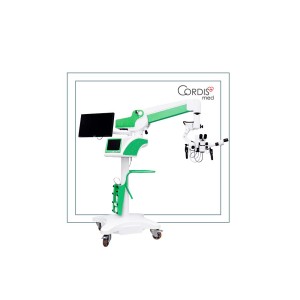

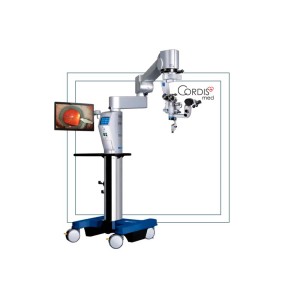

У оптико-цифровых микроскопов смотровой блок фактически представляет собой цифровую камеру — захватываемое объективом изображение передаётся на матрицу и преобразуется в цифровые сигналы, которые в дальнейшем могут быть снова преобразованы в изображение. Это позволяет выводить операционное поле на дисплей, легко подвергать его дополнительной обработке, а также осуществлять фото- и видеофиксацию всего, что попадает в объектив микроскопа.

По типу несущей конструкции

В зависимости от того, на какую базу смонтирована консоль, на которой размещён смотровой блок, можно также выделить следующие разновидности офтальмологических микроскопов:

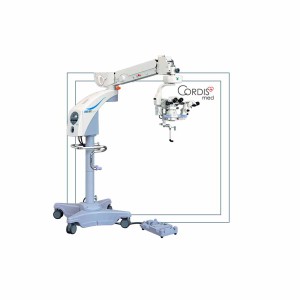

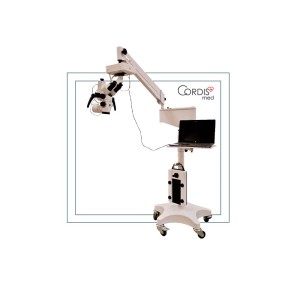

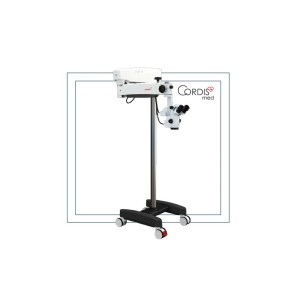

• напольные — со стойкой, установленной на стационарное или мобильное основание: портативные офтальмологические микроскопы встречаются на рынке чаще всего, так как они легко вводятся в работу и отличаются высокой эксплуатационной гибкостью;
• потолочные — монтируются на специальную потолочную балку: такие модели позволяют наиболее удобно организовать рабочее пространство, высвободив место вокруг операционного стола, однако они могут быть размещены далеко не во всех помещениях, а их несущая конструкция изготавливается на заказ;
• настенные — монтируются на настенный кронштейн: как и потолочные модели, позволяют сэкономить рабочее место и при этом могут быть размещены в помещениях с низкими или недостаточно устойчивыми потолками, хотя и обладают меньшей подвижностью;
• настольные — используют в качестве несущей конструкции компактный штатив, закрепляемый на рабочем столе: такие модели имеют ограниченное применение и чаще всего используются в учебных классах.

Тип смотрового блока и способ установки следует оценивать независимо друг от друга: например, как оптическая, так и оптико-цифровая система может иметь различное конструктивное исполнение. Поэтому сначала рационально определить требования к визуализации и функционалу, а затем выбрать вариант крепления и штатива, который лучше соответствует планировке операционной и работе хирурга.

На что обратить внимание при подборе офтальмологического микроскопа?

Оптические параметры

В случае оптических микроскопов нет какого-то единого параметра, в полной мере отражающего качество визуализации, поэтому их характеристики и конструктивные и функциональные особенности необходимо рассматривать в комплексе.

В первую очередь стоит обратить внимание на тип линз — желательно, чтобы они были апохроматическими, так как в этом случае формируемое изображение не будет подвержено хроматическим и сферическим аберрациям, а также имели антибликовое покрытие. Во вторую очередь стоит оценить:

• угол обзора;
• диапазон увеличения и количество ступеней его регулировки — наибольший интерес будут представлять модели с плавным зумом;
• фокусную дистанцию — возможность её настройки также будет заметным преимуществом;
• глубину резкости.

Адекватно оценить то, насколько выражен стереоэффект, можно только субъективно, поэтому если существует возможность проверить оптику интересующего микроскопа в работе, также стоит ей воспользоваться.

Разрешающая способность

Вышеперечисленные параметры рассматриваются и в случае цифровых микроскопов, однако у них, в отличие от аналоговых моделей, есть характеристика, объективно отражающая качество формируемого изображения — разрешающая способность камеры. Чем выше разрешение, тем более чёткой и детализированной будет картинка.

Этот же показатель будет актуален и в случае оптических моделей, оснащённых съёмной или интегрированной камерой, так как по нему можно будет судить о качестве съёмки и видеотрансляции.

Освещение

От характеристик источника света, встроенного в микроскоп, зависит уровень освещённости операционного поля и, как следствие, условия видимости, а также качество цветопередачи.

При подборе офтальмологического микроскопа стоит обратить внимание на диапазон регулировки яркости света у интересующих вас моделей, цветовую температуру и индекс цветопередачи, а также на наличие встроенных светофильтров. Важен и сам тип источника света, но подавляющее большинство современных микроскопов имеет LED-осветители, которые и являются оптимальным решением с точки зрения световых характеристик, энергоэффективности и надёжности.

Усиление красного рефлекса

Отличительной чертой офтальмологических микроскопов является наличие у них функции усиления красного рефлекса — эффекта отражения света от сетчатки. Красный рефлекс обеспечивает контрастную подсветку внутренних структур глаза и тем самым создаёт необходимые условия для проведения множества офтальмохирургических операций, таких как удаление катаракты.

За счёт особенностей конструкции осветителя микроскопа этот эффект может быть усилен, стабилизирован и даже отрегулирован так, чтобы обеспечить оптимальную видимость в любых условиях, поэтому обязательно обращайте внимание на наличие у интересующих моделей подобного функционала.

Дополнительные функции

Многие современные офтальмологические микроскопы предлагают пользователям различные дополнительные возможности, реализуемые как через уже встроенные, так и через подключаемые модули: к их числу могут относиться фото- и видеофиксация, построение 3D-моделей, биомикроскопия, офтальмоскопия и даже кератометрия. Поэтому убедитесь, что рассматриваемые вами модели оснащены — или могут быть оснащены — всем, что необходимо специалистам для эффективной и комфортной работы.

Эргономика

Даже качественная оптическая или оптико-цифровая система не сможет обеспечить нормальные условия работы, если её позиционирование будет связано с трудностями и неудобствами. В связи с этим свобода регулировки положения смотрового блока и консоли и то, насколько хорошо они стабилизируются в нужной позиции, имеют не меньшее значение, чем оптические и световые характеристики.

Стоит обратить внимание и на удобство работы с различными средствами управления, такими как регуляторы, клавиши и рукоятки: легко ли до них достать, не отрываясь от окуляров, приспособлены ли они под обе руки или только под правую, и т.п.
