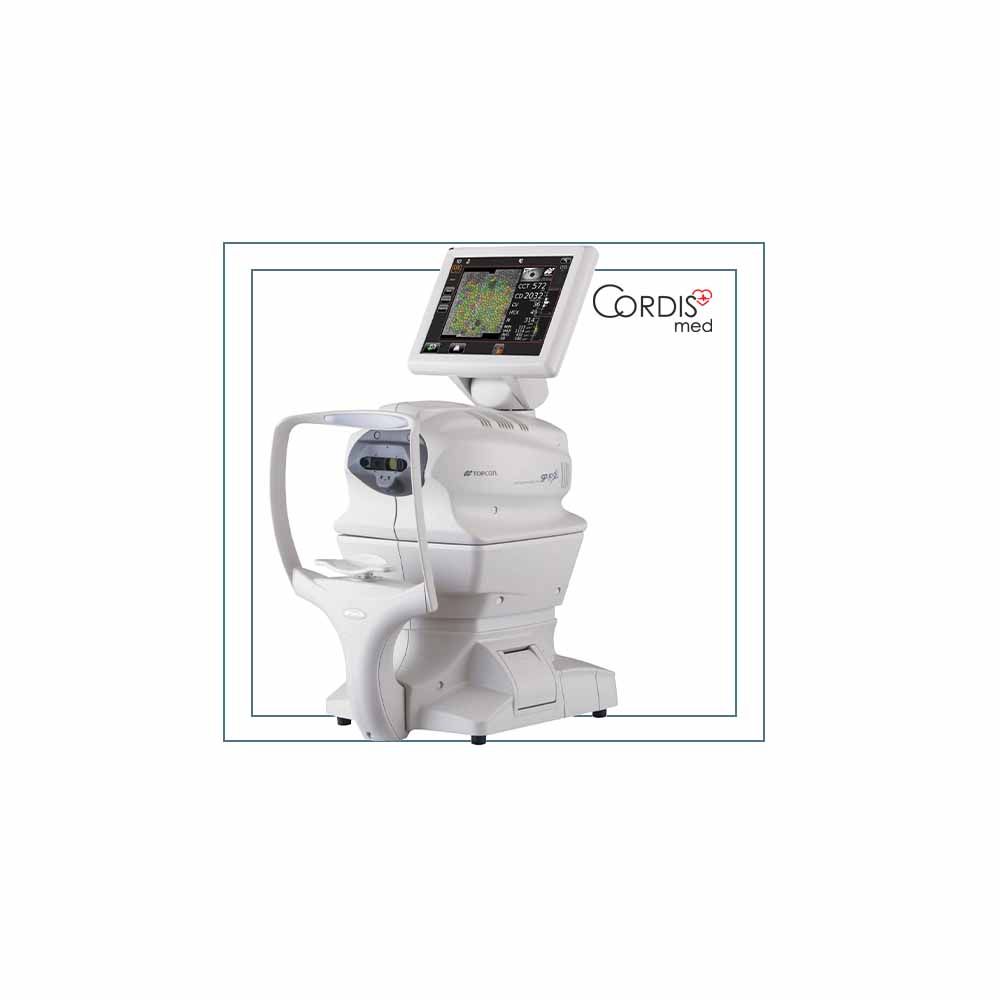

Эндотелиальный микроскоп Topcon SP-1P

Topcon SP-1P — это автоматический бесконтактный эндотелиальный микроскоп, предназначенный для получения изображений клеток задней поверхности роговицы, оценки их количества, размеров и формы, а также измерения центральной толщины роговицы. Прибор позволяет исследовать состояние роговичного эндотелия при подготовке к катарактальным и другим офтальмохирургическим вмешательствам, обследовании лиц с дистрофическими изменениями роговицы или наблюдении пациентов после кератопластики.

Автоматизированная система съёмки, функции количественного и морфологического анализа клеток, а также возможность фотографирования центральных и периферических участков роговицы позволяют получать подробные данные о состоянии эндотелия в рамках одной процедуры, а встроенный сенсорный дисплей, программные инструменты обработки изображений и средства документирования результатов упрощают проведение исследования и последующую работу с полученными данными.

Особенности Topcon SP-1P

• Зеркальная микроскопия с использованием щелевого освещения позволяет бесконтактно получать увеличенные изображения клеток эндотелия роговицы. Регистрация отражённого света с помощью цифровой CCD-камеры обеспечивает возможность изучать клеточную мозаику и выявлять изменения её структуры без применения контактной исследовательской линзы.
• Оптическая система обеспечивает 254-кратное увеличение участка размером 0,25×0,55 мм. Разрешающая способность более 125 линий/мм позволяет различать границы отдельных клеток и выполнять их последующий компьютерный анализ.
• Автоматизированная система выравнивания самостоятельно центрирует измерительную головку относительно глаза, выполняет фокусировку, получает снимок эндотелия и анализирует его. Для запуска процедуры достаточно коснуться изображения зрачка на сенсорном экране, что существенно сокращает время обследования и количество требуемых ручных действий.
• В случаях, когда автоматическая центровка затруднена, положение измерительной головки можно корректировать вручную с помощью сенсорного экрана — для этого достаточно указать требуемую область или провести пальцем по изображению.
• Наряду с центральной областью прибор может фотографировать периферические участки роговицы с использованием соответствующих точек фиксации взгляда. Наличие возможности выбора зоны исследования помогает оценивать распределение клеток на разных участках эндотелия, что особенно важно при ведении пациентов после хирургических вмешательств.
• Режим панорамной съёмки объединяет изображения, полученные в центральной, назальной и височной областях, формируя увеличенное поле наблюдения. Анализ совмещённого изображения позволяет учитывать большее количество клеток, благодаря чему повышается информативность исследования при сниженной плотности эндотелия или выраженной неоднородности клеточной мозаики.
• Функция многоточечной съёмки позволяет заранее выбрать несколько областей роговицы и последовательно получать их изображения для последующего сравнения состояния эндотелия в конкретных центральных и периферических зонах.
• Пользователю доступны последовательная и свободная схемы съёмки: в первом случае он сначала вводит данные пациента и выбирает исследуемые области, после чего прибор выполняет заданную программу, а во втором может приступить к фотографированию сразу после включения и менять точки исследования непосредственно в ходе процедуры.
• Программа автоматического анализа определяет плотность эндотелиальных клеток (CD), количество клеток в обработанной области, а также минимальную, максимальную и среднюю площадь клетки. Эти показатели позволяют оценивать клеточный резерв эндотелия и получать количественные сведения о его состоянии при подготовке к операциям и динамическом наблюдении.
• Коэффициент вариации площади клеток (CV) и гистограмма их размеров помогают оценивать полимегатизм — неоднородность эндотелиальных клеток по площади. Увеличение разброса размеров может свидетельствовать о морфологических изменениях эндотелия даже в случаях, когда одной оценки плотности клеток недостаточно.
• Показатель доли шестиугольных клеток (HEX) и гистограмма распределения клеток по числу углов позволяют анализировать плеоморфизм — изменение их формы. Сопоставление этих данных с плотностью клеток и коэффициентом вариации помогает получить более полное представление о состоянии эндотелиального слоя.
• Функция цветового наложения Overlay выделяет клетки на изображении в зависимости от их площади или количества углов. Такое представление позволяет быстрее находить участки с неоднородной клеточной структурой и визуально сопоставлять морфологические особенности с рассчитанными показателями.
• Режим ручного редактирования даёт возможность увеличить изображение, проверить автоматически определённые контуры клеток и исключить ошибочно распознанные элементы из расчёта. После внесения и подтверждения изменений программа повторно анализирует изображение, что помогает уточнять результаты при сложной для автоматической обработки клеточной мозаике.
• Функция оптической пахиметрии предназначена для бесконтактного измерения центральной толщины роговицы за счёт регистрации отражения узкого светового пучка от её поверхностей.
• Цветной сенсорный дисплей диагональю 10,4 дюйма обеспечивает доступ к режимам съёмки, настройкам, полученным снимкам и результатам анализа. Экран можно поворачивать и наклонять, чтобы придать ему наиболее удобное для пользователя положение.
• Моторизованная регулировка подбородочного упора помогает точно совместить положение глаза с оптической системой прибора. Опора для лба и подбородник поддерживают устойчивое положение головы пациента во время съёмки, уменьшая влияние непроизвольных смещений на качество изображения.
• Встроенный термопринтер позволяет сразу после исследования распечатывать изображение эндотелия и рассчитанные показатели, включая толщину роговицы, плотность клеток, коэффициент вариации и долю шестиугольных клеток. При необходимости пользователь может настроить содержание печатных отчётов, а также воспользоваться совместимым внешним принтером через проводное подключение.
• Результаты обследований могут передаваться на внешний компьютер через LAN-соединение, а также экспортироваться на USB-носитель. Поддержка протокола передачи данных DICOM облегчает интеграцию прибора в информационную инфраструктуру медицинского учреждения.

Технические характеристики SP-1P
