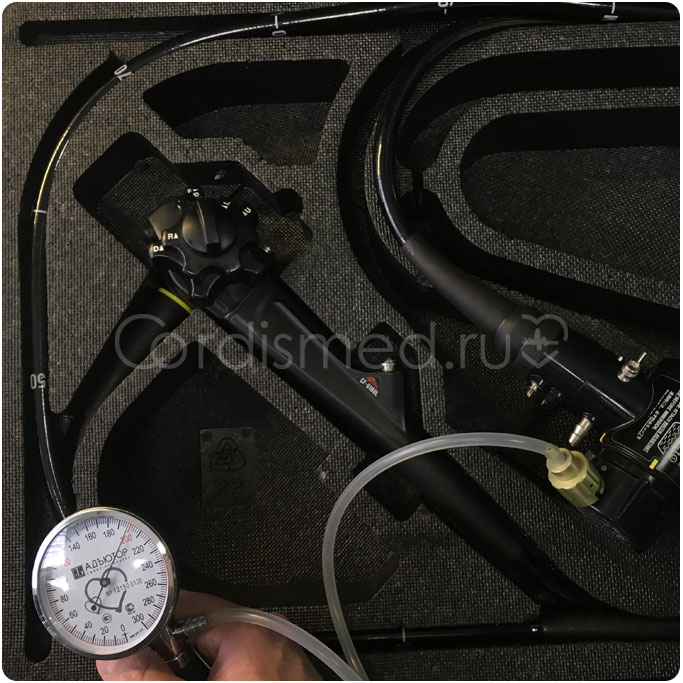

Течеискатель и проверка эндоскопа на герметичность

Тест эндоскопа на герметичность обычно выполняется с помощью течеискателя - простейшего устройства, состоящего из манометра, нагнетателя давления (как в любом аппарате для измерения АД), трубки и адаптера для подключения к эндоскопу.

Выводной трубкой через специальные переходники течеискатель подключается к специальному сервисному разъему - обычно он расположен на корпусе коннекторной части эндоскопа.

Важно: Если на любом этапе теста есть отклонения от нормы - эндоскоп не прошел проверку на герметичность - он опасен для пациентов и перонала клиники. Необходимо срочно обратиться в сервисную службу для диагностики и ремонта эндоскопа.

Течеискатель и проверка эндоскопа на герметичность

Для каждого производителя эндоскопической техники нужен отдельный переходник к течеискателю, но в пределах устройств одного бренда они, как правило, унифицированы, и у большинства течеискателей уже входят в комплект поставки для эндоскопов от:

  • Olympus
  • Pentax
  • Fujinon

Чуть реже в комплекте можно встретить переходники для

  • Karl Storz
  • ENDO-Technik
  • Sonoscape
  • Aohua
  • ЛОМО

Данные переходники можно найти в комплектах поставки самих эндоскопов (но их там может и не быть) или приобрести отдельно. в 95% случае поставщик или сам производитель смогут вам в этом помочь, так как эксплуатировать эндоскоп без данного переходника и соответственно, проверки на герметичность - нельзя.

Алгоритм проверки гибкого эндоскопа на герметичность

Сухая и мокрая проверка на герметичность.

  1. Осмотреть эндоскоп на предмет повреждений, сколов, отслоений. Видимые механические дефекты являются достаточным основанием для отправки эндоскопа на диагностику.
  2. Подключить течеискатель к сервисному разъему эндоскопа
  3. Нагнетать давление до 160 мм рт. ст (или 15-21 кПа для аппаратов с соответствующей шкалой) но не более 220 мм рт. ст. (29,4 кПа)
  4. В течение следующих 30-120 секунд необходимо следить за показаниями манометра течеискателя. Давление может плавно снизиться на 2-3 мм рт. ст. в связи с расширением резинового покрытия вводимой трубки, сжатия каналов и тд. Это считается нормой. Не должно возникать резких и существенных спадов уровня давления. Если давление снижается быстро, к мокрой проверке переходить категорически запрещено.
  5. Плавно сбросить давление в течеискателе, только после спада давления до 0 отключить течеискатель

Мокрая проверка эндоскопа на герметичность

  1. Снять с эндоскопа все клапаны и входные прокладки, установить защитные колпаки на электрические разъемы (если это видеоэндоскоп)
  2. Повторно подключить течеискатель и повторить накачку воздуха с аналогичным первому этапу уровнем давления (не подключать и не отключать течеискатель под водой и при наличии давления).
  3. Погрузить весь эндоскоп в воду (не должно быть даже минимальны участков поверхности, находящихся над уровнем воды). Сам течеискатель в воду погружать запрещено (он не предназначен для погружения), допускается погрузить в емкость с водой часть трубки течеискателя. При погружении может появиться несколько пузырей. Выделение нескольких пузырей воздуха из эндоскопа именно в момент погружения, особенно из под рукояток блока управления, стыков также считается нормой.
  4. Наблюдать за эндоскопом в течение 2-5 минут. Если из каких-либо областей постоянно выходят пузыри воздуха, эндоскоп не герметичен. Особенно часто герметичность эндоскопа нарушается в каналах, области дистального конца, входных отверстиях клапанов. Эндоскоп необходимо немедленно достать из воды, просушить и отправить на сервисную диагностику.
  5. Если эндоскоп герметичен, его необходимо достать из емкости, приступить к окончательной очистке.

Важно, что современные устройства для предварительной очистки эндоскопов, для чистки и сушки каналов и автоматические моечные машины для ДВУ (репроцессоры) также имеют встроенные механизмы для автоматической проверки на герметичность.

Примеры устройств со встроенными автоматическими тестерами на герметичность:

  • Scope Buddy (Medivators, Cantel - США)
  • Epw 100 / EPW 100 S (Steelco - США, Италия)
  • E-Clean (Эндо Старс - Россия)
  • ЭндоДез (Кронт - Россия)
